Produktdetails:
Zahlung und Versand AGB:
|
| Grundmaterial: | Polyimide | Schichtzählung: | 1 Schicht |
|---|---|---|---|
| PWB-Stärke: | 0.1mm | Coverlay: | Gelb |
| Silkscreen: | Weiß | Kupfernes Gewicht: | 1oz |
| Oberflächenende: | Immersionsgold |

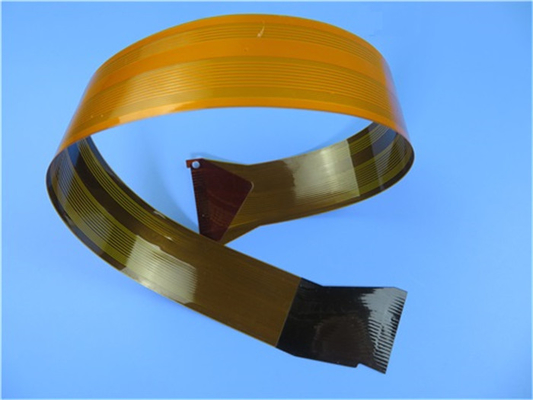

Flexibles PWB mit Polyimide-Versteifungs-flexibler gedruckter Schaltung (FPC) mit PU-Versteifung
(FPC sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)
Allgemeine Beschreibung
Dieses ist eine Art einlagige flexible gedruckte Schaltung für die Anwendung drahtlosen Dongle, starke 0.2mm. Das niedrige Laminat ist von Shengyi, es hat fabriziert pro Klasse 2 IPC 6012 unter Verwendung gelieferter Gerber-Daten. Polyimideversteifung wird auf dem Einfügungskopf angewendet.
Parameter- und Leistungsblatt
| Größe flexiblen PWBs | 230,5 x 40.8mm |
| Zahl von Schichten | 1 |
| Brett-Art | Flexibles PWB |
| Brett-Stärke | 0.20mm |
| Brett-Material | Polyimide (PU) 25µm |
| Brett-materieller Lieferant | ITEQ |
| Tg-Wert des Brett-Materials | ℃ 60 |
| PTH-Custärke | ≥20µm |
| Innere Iayer-Cu thicknes | N/A |
| Oberflächencustärke | 35µm (1oz) |
| Coverlay-Farbe | Gelb |
| Zahl von Coverlay | 1 |
| Stärke von Coverlay | µm 25 |
| Versteifungs-Material | Polyimide |
| Versteifungs-Stärke | 0.2mm |
| Art der Silkscreen-Tinte | IJR-4000 MW300 |
| Lieferant von Silkscreen | TAIYO |
| Farbe von Silkscreen | Weiß |
| Zahl von Silkscreen | 1 |
| Schale des Tests von Coverlay | Kein peelable |
| Legenden-Adhäsion | ℃ 3Ms 90 keine Schale nach 3mal Min. prüfen |
| Oberflächenende | Immersions-Gold |
| Stärke des Nickels/des Goldes | Au: 0.03µm (Min.); Ni 2-4µm |
| RoHS erforderte | Ja |
| Famability | 94-V0 |
| Wärmestoß-Test | Durchlauf, -25℃±125℃, 1000 Zyklen. |
| Wärmebelastung | Durchlauf, 300±5℃, 10 Sekunden, 3 Zyklen. Keine Abblätterung, keine Blasenbildung. |
| Funktion | Elektrischer Test 100% Durchlaufs |
| Kunstfertigkeit | Befolgung IPC-A-600H u. IPC-6013C Klasse 2 |
Eigenschaften und Nutzen
Ausgezeichnete Flexibilität
Verringerung des Volumens
Gewichtsverminderung
Übereinstimmung der Versammlung
Erhöhte Zuverlässigkeit
Niedrige Kosten
Kontinuität der Verarbeitung
Fokus auf Tief zur mittleren Massenproduktion
Mehr als 18 Jahre Erfahrung
Anwendungen
Eingebaute Antenne FPC, Flextastatur für Handyschlüssel, weiches Brett des Handys des industriellen Steuerrechners
Versteifung
In vielen Anwendungen, in denen es die gelöteten Komponenten gibt, fordern die flexiblen Bretter externe Versteifungen (Versteifung, alias das Verstärkungsbrett) für externe Unterstützung. Die Versteifungsmaterialien sind PUs oder Polyester-Film, Glasfaser, Polymermaterialien, Stahlfolie, Aluminiumunterlegscheibe und so weiter.
(1) PU oder Polyester
PUs und Polyester-Filme sind allgemein verwendete Versteifungsmaterialien für flexible Leiterplatte. Die allgemein verwendete Stärke ist 125μm (5mil), etwas Härte kann erreicht werden.
(2) Glasfasern
Glasfasern (wie FR-4), die auch allgemein verwendete Materialien für Versteifungen sind. Die Faserglasversteifung hat eine höhere Härte als die von PU oder von Polyester, verwendet, wo die Anforderungen des Geschirrs höher ist. Die Stärkestrecke ist gewöhnlich 125μm (5mil) bis 3.175mm (125mils). Jedoch ist seine Verarbeitung verhältnismäßig schwierig als PU und ist möglicherweise kein Stellungsmaterial für irgendein FPC-Fabriken.
(3) Polymer
Polymer, wie Plastik, etc. wird auch als Versteifungen benutzt.
Seine Wasseraufnahme ist, mit Hochdruck und Widerstand der hohen Temperatur niedrig.
(4) Stahlfolie, Aluminiumunterlegscheibe
Die Stützhärte der Stahlfolie, Aluminiumunterlegscheibe ist-, die Hitze kann auch zerstreut werden hoch. Die Härte oder die Wärmeableitung im Entwurf ist das Sorge.
Mehr Anzeigen von PU-Versteifung
