| Grundmaterial: | Polyimide | Schichtzählung: | 2 Schichten |
|---|---|---|---|
| PWB-Stärke: | 0.15mm | Coverlay: | Gelb |
| Silkscreen: | Weiß | Kupfernes Gewicht: | 1oz |
| Oberflächenende: | Immersionsgold |

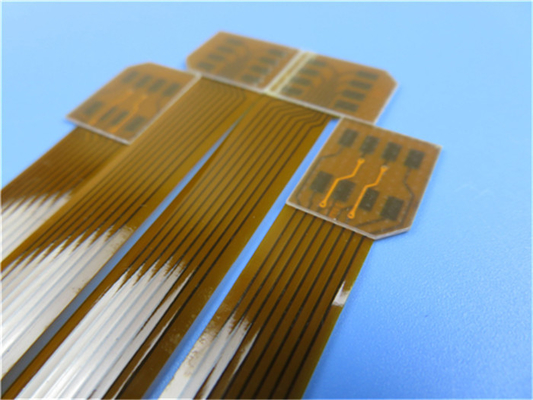

Doppelschicht flexibles PWB errichtet auf Polyimide mit Immersions-Gold und gelber Maske
(FPC sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)
Allgemeine Beschreibung
Dieses ist eine Art flexible gedruckte Schaltung für die Anwendung des analogen Gerätes. Es ist ein Brett mit 2 Schichten bei 0.15mm dick. Das niedrige Laminat ist von ITEQ, es hat fabriziert pro Klasse 2 IPC 6012 unter Verwendung gelieferter Gerber-Daten. Immersionsgold wird auf den Auflagen angewendet. Versteifung wird auf dem Verbindungsstückfach angewendet.
Parameter- und Leistungsblatt
| Zahl von Schichten | 2 |
| Brett-Art | Flexbile cirucit |
| Brett-Stärke | 0.15mm +/--10% |
| Brett-Material | Polyimide (PU) 25um |
| Brett-materieller Lieferant | ITEQ |
| Tg-Wert des Brett-Materials | 60℃ |
| PTH-Custärke | ≥20 um |
| Innere Iayer-Cu thicknes | N/A |
| Oberflächencustärke | 35 um (1oz) |
| Coverlay-Farbe | Gelb |
| Zahl von Coverlay | 2 |
| Stärke von Coverlay | 25 um |
| Versteifung | 200 um |
| Art der Silkscreen-Tinte | IJR-4000 MW300 |
| Lieferant von Silkscreen | TAIYO |
| Farbe von Silkscreen | Weiß |
| Zahl von Silkscreen | 2 |
| Mininum-Spur (Mil) | 4 Mil |
| Kleinster Spalt (Mil) | 4 Mil |
| Oberflächenende | Immersions-Gold |
| RoHS erforderte | Ja |
| Famability | 94-V0 |
| Wärmestoß-Test | Durchlauf, -25℃±125℃, 1000 Zyklen. |
| Wärmebelastung | Durchlauf, 300±5℃, 10 Sekunden, 3 Zyklen. Keine Abblätterung, keine Blasenbildung. |
| Funktion | Elektrischer Test 100% Durchlaufs |
| Kunstfertigkeit | Befolgung IPC-A-600H u. IPC-6013C Klasse 2 |
Eigenschaften und Nutzen
Ausgezeichnete Flexibilität
Verringerung des Volumens
Gewichtsverminderung
Übereinstimmung der Versammlung
Erhöhte Zuverlässigkeit
Steuerbarkeit des elektrischen Parameterentwurfs
Das Ende kann ganzes sein gelötet
Niedrige Kosten
Kontinuität der Verarbeitung
Fokus auf Tief zur mittleren Massenproduktion
Anwendungen
Dünnfilmschalter, Handyantennenflexbrett, Automobil GPS-Navigationsflexbrett
Versteifung
In vielen Anwendungen, in denen es die gelöteten Komponenten gibt, fordern die flexiblen Bretter externe Versteifungen (Versteifung, alias das Verstärkungsbrett) für externe Unterstützung. Die Versteifungsmaterialien sind PUs oder Polyester-Film, Glasfaser, Polymermaterialien, Stahlfolie, Aluminiumunterlegscheibe und so weiter.
(1) PU oder Polyester
PUs und Polyester-Filme sind allgemein verwendete Versteifungsmaterialien für flexible Leiterplatte. Die allgemein verwendete Stärke ist 125μm (5mil), etwas Härte kann erreicht werden.
(2) Glasfasern
Glasfasern (wie FR-4), die auch allgemein verwendete Materialien für Versteifungen sind. Die Faserglasversteifung hat eine höhere Härte als die von PU oder von Polyester, verwendet, wo die Anforderungen des Geschirrs höher ist. Die Stärkestrecke ist gewöhnlich 125μm (5mil) bis 3.175mm (125mils). Jedoch ist seine Verarbeitung verhältnismäßig schwierig als PU und ist möglicherweise kein Stellungsmaterial für irgendein FPC-Fabriken.
(3) Polymer
Polymer, wie Plastik, etc. wird auch als Versteifungen benutzt.
Seine Wasseraufnahme ist, mit Hochdruck und Widerstand der hohen Temperatur niedrig.
(4) Stahlfolie, Aluminiumunterlegscheibe
Die Stützhärte der Stahlfolie, Aluminiumunterlegscheibe ist-, die Hitze kann auch zerstreut werden hoch. Die Härte oder die Wärmeableitung im Entwurf ist das Sorge.
Mehr Anzeigen der Versteifung FR-4
