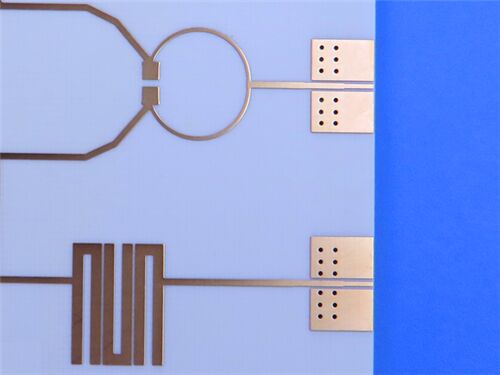

Dieses 2-schichtige starre PCB verwendet WL-CT350, ein thermosetzendes Hochfrequenz-Laminat auf Basis von Harz, bestehend aus Kohlenwasserstoffharz, Keramik und Glasfaser.Speziell konstruiert, um strenge Anforderungen an die Hochfrequenzsignalübertragung zu erfüllen, ist es sehr anwendbar für Basisstation-Antennen, Automobilradar und andere Präzisions-HF-Systeme.
PCB-Spezifikationen
| Parameter |
Einzelheiten |
| Anzahl der Schichten |
2-Schicht (starre Struktur) |
| Ausgangsmaterial |
WL-CT350 |
| Abmessungen des Boards |
41.8 mm × 51,35 mm pro Stück (1 PCS), Toleranz ±0,15 mm |
| Mindestspuren-/Raumbereich |
5 mils (Spur) / 7 mils (Raum) |
| Mindestgröße des Lochs |
0.3 mm |
| Durchgängen |
Keine blinden Durchläufe; Gesamtüberläufe: 29; Durchlässigkeitsdicke: 20 μm |
| Endplattendicke |
1.1 mm |
| Fertiges Kupfergewicht |
1 oz (1,4 ml) für die äußeren Schichten |
| Oberflächenbearbeitung |
Immersionsgold |
| Seidenfilter |
Schwarze Seidenfarbe auf der oberen Schicht; keine Seidenfarbe auf der unteren Schicht |
| Lötmaske |
Keine Lötmaske auf der oberen Schicht; keine Lötmaske auf der unteren Schicht |
| Qualitätssicherung |
100%ige elektrische Prüfung vor der Verbringung |
PCB-Aufstapelung
| Name der Schicht |
Material |
Stärke |
| Oberste Kupferschicht (Copper_layer_1) |
Kupfer |
35 μm |
| Substratkern |
WL-CT350 |
1.016 mm (40 mil) |
| Unterste Kupferschicht (Copper_layer_2) |
Kupfer |
35 μm |
WL-CT350 Material Einführung
Die mit Stoff bedeckten Kupferplattierte Laminate aus organischem Polymer-Keramikglasfaser WL-CT350 von Wangling sind thermosetzende Hochfrequenzmaterialien auf Harzbasis.Die dielektrische Schicht besteht aus KohlenwasserstoffharzDie PCB-Verarbeitung kann mit Techniken durchgeführt werden, die ähnlich wie beiFR4Sie kann als Ersatz für ähnliche ausländische Produkte verwendet werden.
Die Kombination aus Kohlenwasserstoffharz und Verbundkeramik bietet hervorragende geringe Verluste, hohe Temperaturbeständigkeit und Temperaturstabilität.Die Materialien der Serie haben einen stabilen Temperaturkoeffizienten der dielektrischen Konstante und Verlust, niedriger Wärmeausdehnungskoeffizient und hoher TG-Wert von über 280°C.
Wesentliche Merkmale des Materials
| Merkmal |
Spezifikation/Beschreibung |
| Materialzusammensetzung |
WL-CT350 thermofestes Laminat auf Harzbasis (Kohlenwasserstoffharz, Keramik, Glasfaser) |
| Dielektrische Konstante (Dk) |
3.48 bei 10 GHz/23°C |
| Verlustfaktor |
0.0039 bei 10 GHz |
| Temperaturkoeffizient der dielektrischen Konstante (TCDK) |
52 ppm/°C |
| Wärmeleitfähigkeit |
0.7 W/MK |
| Feuchtigkeitsabsorption |
0.05% |
| Koeffizient der thermischen Ausdehnung (CTE) |
X-Achse: 11 ppm/°C; Y-Achse: 14 ppm/°C; Z-Achse: 34 ppm/°C (vergleichbar mit Kupfer) |
| Glasübergangstemperatur (Tg) |
> 280 °C |
Hauptvorteile
Niedrige Verlustleistung: Erfüllt die Anforderungen an die Hochfrequenzkonstruktion und gewährleistet eine effiziente Signalübertragung.
Ausgezeichnete Prozesskompatibilität: Verarbeitet mit FR4-ähnlichen Verfahren, einfacher als PTFE-Materialien.
Überlegene Stabilität des Stromkreises: Gewährleistet eine bessere Stabilität und Konsistenz der Stromkreise.
Hochtemperaturbeständigkeit: hervorragende Hochtemperaturbeständigkeit und Temperaturstabilität.
Stabile elektrische Eigenschaften: Stabiler Temperaturkoeffizient der dielektrischen Konstante und Verlust.
Niedrige thermische Ausdehnung: CTE mit Kupfer abgestimmt, wodurch thermische Belastungen reduziert werden.
Kostenwirksamer Ersatz: Alternative zu ähnlichen ausländischen Hochfrequenzmaterialien.
Niedrige Umweltempfindlichkeit: 0,05% Feuchtigkeitsabsorption minimiert die Leistungsabnahme.
Qualitätsstandard und Verfügbarkeit
Akzeptierter Standard: Er erfüllt die IPC-Klasse 2 und gewährleistet eine gleichbleibende Qualität durch strenge Prozesskontrolle und 100%ige elektrische Überprüfung vor dem Versand.
Verfügbarkeit: weltweite Verfügbarkeit, die rechtzeitige Lieferung und effiziente Kundendienstleistungen für internationale Kunden ermöglicht.
Typische Anwendungen
- Antennen für Basisstationen und Satellitenantennen
-Radar, Sensoren und Navigationssysteme für Fahrzeuge
- Leistungsverstärker.
- Satelliten-Hochfrequenzköpfe
-RF-Geräte und -Filter
- WIMAX-Antennen und verteilte Antennen
Zusammenfassung
Dieses 2-schichtige starre PCB auf Basis des WL-CT350-Substrats ist eine leistungsstarke, kostengünstige Lösung, die für Hochfrequenz-Mikrowellen- und HF-Anwendungen geeignet ist.Als zuverlässiger Ersatz für ähnliche ausländische ProdukteDiese PCB ist mit ihrer Eignung für eine ausgereifte FR4-ähnliche Verarbeitung und ihrer weltweiten Verfügbarkeit eine optimale Option für die Großserienproduktion von Präzisions-HF-Geräten.
