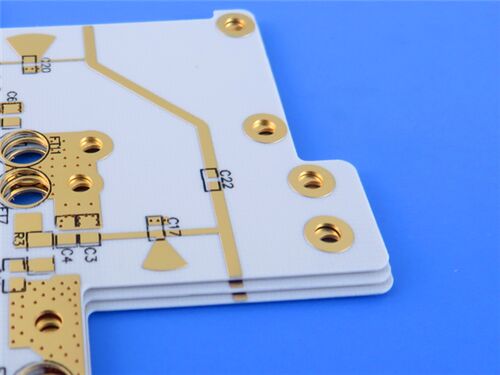

Diese 2-lagige, starre Leiterplatte verwendet Rogers RO4835, ein hochtemperaturstabiles, oxidationsbeständiges Kohlenwasserstofflaminat. Speziell entwickelt, um strenge Hochfrequenz-HF-Signalübertragungsanforderungen zu erfüllen, ist sie in hohem Maße für Automobilradar- und Sensorsysteme geeignet.
Leiterplatten-Spezifikationen
| Parameter |
Details |
| Lagenanzahl |
2-Lagen (starre Struktur) |
| Basismaterial |
Rogers RO4835 |
| Platinenabmessungen |
32,9 mm × 60,35 mm pro Stück (1 STK), Toleranz ±0,15 mm |
| Minimale Leiterbahn/Abstand |
6 mil (Leiterbahn) / 6 mil (Abstand) |
| Minimale Lochgröße |
0,2 mm |
| Vias |
Keine Blind- oder Buried-Vias; Gesamt-Vias: 12; Via-Beschichtungsdicke: 20 μm |
| Fertige Platinendicke |
0,24 mm |
| Fertiges Kupfergewicht |
1oz (1,4 mil) für alle Lagen |
| Oberflächenausführung |
Immersion Gold |
| Siebdruck |
Kein Siebdruck auf der obersten Lage; Kein Siebdruck auf der untersten Lage; Kein Siebdruck auf Lötpads |
| Lötstoppmaske |
Keine Lötstoppmaske auf der obersten Lage; Keine Lötstoppmaske auf der untersten Lage |
| Qualitätssicherung |
100 % elektrischer Test durchgeführt |
Leiterplatten-Stack-up
| Lagenname |
Material |
Dicke |
| Obere Kupferschicht |
Fertiges Kupfer |
35 μm |
| Substratkern |
Rogers RO4835 Dielektrikum |
0,168 mm (6,6 mil) |
| Untere Kupferschicht |
Fertiges Kupfer |
35 μm |
Rogers RO4835 Materialeinführung
Das Laminat RO4835 von Rogers bietet eine verbesserte Stabilität bei hohen Temperaturen und ist oxidationsbeständiger als andere Kohlenwasserstoffmaterialien. RO4835-Laminate weisen ähnliche elektrische und mechanische Eigenschaften wie RO4350B Laminate auf und sind für Hochfrequenzleistung und kostengünstige Schaltungsherstellung konzipiert. Es verwendet Standard-Epoxidharz/Glas (FR-4)-Verfahren und ist preisgünstig.
RO4835-Laminate sind ein verlustarmes Material, das eine kostengünstige Schaltungsherstellung ermöglicht. Diese Laminate sind mit dem proprietären LoPro Reverse-behandelten Kupferfolie von Rogers erhältlich, ideal für Anwendungen, die einen geringen Einfügungsverlust erfordern.
Wichtige Materialmerkmale
| Merkmal |
Spezifikation/Beschreibung |
| Materialzusammensetzung |
Rogers RO4835 hochtemperaturstabiles Kohlenwasserstofflaminat |
| Konformität |
RoHS-konform für Anwendungen, die UL 94 V-0 erfordern; IPC-4103-konform |
| Dielektrizitätskonstante (Dk) |
3,48 ± 0,05 |
| Verlustfaktor |
0,0037 bei 10 GHz |
| Glasübergangstemperatur (Tg) |
>280 °C (TMA) |
| Wärmeausdehnungskoeffizient (CTE) |
X-Achse: 10 ppm/°C; Y-Achse: 12 ppm/°C; Z-Achse: 31 ppm/°C |
| Vorteil der Oberflächenausführung |
Immersion Gold gewährleistet eine ausgezeichnete Lötbarkeit, Korrosionsbeständigkeit und zuverlässige Bindungsleistung |
Kernvorteile
Erhöhte Oxidationsbeständigkeit: Überlegen gegenüber typischen duroplastischen Mikrowellenmaterialien.
Eignung für hohe Stückzahlen: Für leistungsempfindliche Anwendungen mit hohen Stückzahlen.
Geringe Verlustleistung: Ausgezeichnete elektrische Leistung für hohe Frequenzen, ideal für den Einsatz in der Automobilindustrie.
Enge Dk-Toleranz: Ermöglicht kontrollierte Impedanz-Übertragungsleitungen.
Bleifrei-kompatibel: Kein Blasen/Ablösen bei bleifreier Verarbeitung.
Zuverlässige Durchkontaktierungen: Geringe Z-Achsen-Ausdehnung gewährleistet Zuverlässigkeit.
Stabile Verarbeitung: Geringe Ausdehnung in der Ebene für stabile Verarbeitungstemperaturen.
Kostengünstig: FR-4-kompatibel, preisgünstig.
Qualität Standard & Verfügbarkeit
Akzeptierter Standard: Entspricht IPC-Class-2 und gewährleistet eine gleichbleibende Qualität durch strenge Prozesskontrolle und 100 % elektrische Verifizierung.
Servicebereich: Weltweite Serviceabdeckung, die eine zeitnahe Lieferung und einen effizienten Kundendienst für internationale Kunden ermöglicht.
Typische Anwendungen
Automobilradar und Sensoren
Punkt-zu-Punkt-Mikrowelle
Leistungsverstärker
Phased-Array-Radar
HF-Komponenten
Zusammenfassung
Durch die Nutzung der überlegenen Eigenschaften von RO4835 (verbesserte Hochtemperaturstabilität, ausgezeichnete Oxidationsbeständigkeit, geringe Verluste, enge Dk-Toleranz), der Kompatibilität mit dem Standard-FR-4-Verfahren und der strikten Einhaltung der IPC-Class-2-Standards erfüllt es effektiv die Hochfrequenz-Signalübertragungsanforderungen verschiedener Präzisions-HF-Systeme. Mit seinem wettbewerbsfähigen Preis und der weltweiten Serviceabdeckung dient diese Leiterplatte als vertrauenswürdige Option für die Großserienproduktion von Präzisions-HF-Geräten.
