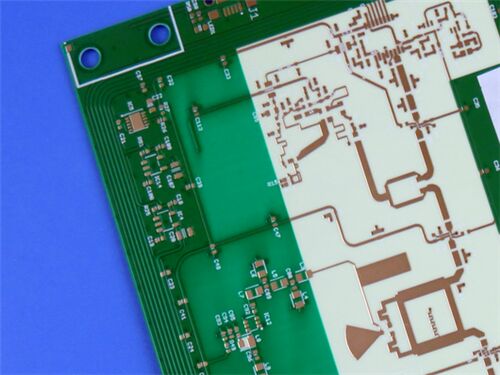

Dieses 2-schichtige starre PCB verwendet Rogers RO4533, ein keramisch gefülltes, glasverstärktes Material auf Kohlenwasserstoffbasis.Es wurde speziell entwickelt, um zuverlässig die strengen Anforderungen an die Hochfrequenzsignalübertragung in präzisen HF-Anwendungsszenarien zu erfüllen, besonders geeignet für Anwendungen mit Mikrobandantennen für die mobile Infrastruktur.
PCB-Spezifikationen
| Parameter |
Einzelheiten |
| Anzahl der Schichten |
2-Schicht (starre Struktur) |
| Ausgangsmaterial |
Rogers RO4533 |
| Abmessungen des Boards |
460,95 mm × 53,13 mm pro Stück (1 PCS), Toleranz ±0,15 mm |
| Mindestspuren-/Raumbereich |
4 mils (Spur) / 5 mils (Raum) |
| Mindestgröße des Lochs |
0.4 mm |
| Durchgängen |
Keine blinden Durchläufe; Gesamt Durchläufe: 19; Durchlässigkeitsdicke: 20 μm |
| Endplattendicke |
00,8 mm |
| Fertiges Kupfergewicht |
1 oz (1,4 ml) für die äußeren Schichten |
| Oberflächenbearbeitung |
Elektroless Nickel Elektroless Palladium und Immersionsgold (ENEPIG) |
| Seidenfilter |
Weiße Seidenfarbe auf der oberen Schicht; keine Seidenfarbe auf der unteren Schicht |
| Lötmaske |
Grüne Lötmaske auf der oberen Schicht; keine Lötmaske auf der unteren Schicht |
| Qualitätssicherung |
100%ige elektrische Prüfung vor der Verbringung |
PCB-Aufstapelung
| Name der Schicht |
Material |
Stärke |
| Oberste Kupferschicht (Copper_layer_1) |
Kupfer |
35 μm |
| Substratkern |
Rogers RO4533 Kern |
0.762mm (30 Mil) |
| Unterste Kupferschicht (Copper_layer_2) |
Kupfer |
35 μm |
Rogers RO4533 Material Einführung
Rogers RO4533-Laminate sind keramisch gefüllte, glasverstärkte Kohlenwasserstoff-basierte Werkstoffe, die die kontrollierte dielektrische Konstante liefern,Leistung mit geringem Verlust und ausgezeichnete passive Intermodulationsantwort für Anwendungen von Mikrobandantennen für die mobile Infrastruktur. RO4533-Laminate sind voll kompatibel mit herkömmlichenFR-4und hochtemperaturfreies bleifreies Lötwerk.
Diese Laminate erfordern keine spezielle Behandlung, die bei herkömmlichen Laminaten auf PTFE-Basis für die Plattierung durch Lochvorbereitung erforderlich ist.PTFEAntennentechnologien, die es den Konstrukteuren ermöglichen, den Preis und die Leistung ihrer Antennen zu optimieren.RO4533-Laminate sind halogenfrei erhältlich, um die strengsten grünen Normen zu erfüllen.Die typische Glasübergangstemperatur von RO4533-Materialien übersteigt 280 °C (536 °F), was zu einem niedrigen Z-Achsen-CTE und einer ausgezeichneten Durchlöchersicherheit führt.
Wesentliche Merkmale des Materials
| Merkmal |
Spezifikation/Beschreibung |
| Materialzusammensetzung |
Rogers RO4533 Keramik gefüllt, glasverstärktes Material auf Kohlenwasserstoffbasis |
| Dielektrische Konstante (Dk) |
3.3 bei 10 GHz |
| Verlustfaktor |
0.0025 bei 10 GHz |
| Koeffizient der thermischen Ausdehnung (CTE) |
X-Achse: 13 ppm/°C; Y-Achse: 11 ppm/°C; Z-Achse: 37 ppm/°C |
| Glasübergangstemperatur (Tg) |
> 280 °C |
| Feuchtigkeitsabsorption |
0.02% |
| Wärmeleitfähigkeit |
0.6 W/mk |
| Oberflächenabschlussvorteil |
ENEPIG gewährleistet eine ausgezeichnete Schweißfähigkeit, Korrosionsbeständigkeit und zuverlässige Bindung |
Hauptvorteile
Überlegene HF-Leistung: geringer Verlust, geringes Dk und ausgezeichnete Passive Intermodulation (PIM) -Reaktion, geeignet für eine Vielzahl von HF-Anwendungen.
Ausgezeichnete Prozesskompatibilität: Thermoset-Harz-System kompatibel mit Standard-PCB-Fertigungsprozessen, keine spezielle Behandlung für die Vorbereitung von plattierten Durchlöchern.
Ausgezeichnete Stabilität der Abmessungen: Gewährleistet eine höhere Ausbeute bei größeren Plattengrößen und gewährleistet die Aufrechterhaltung der strukturellen Integrität bei Herstellung und Handhabung.
Einheitliche mechanische Eigenschaften: Beibehält die mechanische Form während der Handhabung und erhöht so die Zuverlässigkeit des Verfahrens.
Verbesserte Leistungsübertragung: Hohe Wärmeleitfähigkeit verbessert die Wärmeabbaueffizienz und unterstützt eine bessere Leistungsübertragung.
Kostenwirksame Lösung: Erschwingliche Alternative zu herkömmlichen PTFE-Antennentechnologien, die das Preis-Leistungs-Verhältnis optimiert.
Umweltfreundlich: Halogenfreie Option, die strengen "grünen" Standards entspricht.
Niedrige Umweltempfindlichkeit: 0,02% Feuchtigkeitsabsorption minimiert die Leistungsabnahme in feuchten Umgebungen.
Qualitätsstandard und Verfügbarkeit
Qualitätsstandard: Er erfüllt die IPC-Klasse 2 und gewährleistet eine gleichbleibende Qualität durch strenge Prozesskontrolle und 100%ige elektrische Überprüfung vor dem Versand.
Verfügbarkeit: Weltweit verfügbar, so dass internationale Kunden rechtzeitig geliefert und effizient unterstützt werden können.
Typische Anwendungen
- Antennen für Basisstationen der Mobilfunkinfrastruktur
-WiMAX-Antennennetze
Zusammenfassung
Durch die Nutzung der überlegenen elektrischen Eigenschaften von RO4533 (geringer Verlust, niedriges Dk, ausgezeichnete PIM-Reaktion), Standard-PCB-Prozesskompatibilität,Diese PCB dient als zuverlässige Option für die Großserienproduktion von Präzisions-HF-Geräten.
