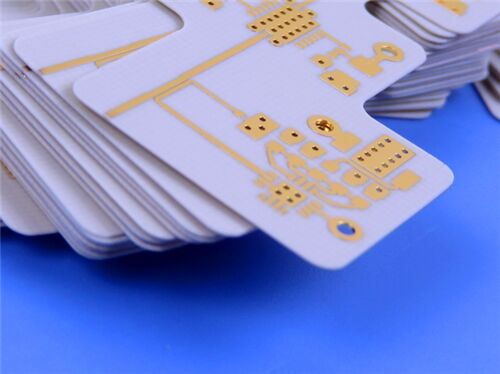

Diese 2-Lagen-Leiterplatte (PCB) verwendet Rogers RO4003C, ein proprietäres gewebtes glasfaserverstärktes Kohlenwasserstoff-/Keramik-Verbundmaterial, das die elektrische Leistung von PTFE/gewebten Glaslaminaten mit der Herstellbarkeit von Epoxy/Glas-Substraten kombiniert. Sie wurde entwickelt, um die strengen Anforderungen für die Hochfrequenzsignalübertragung in Präzisions-HF-Anwendungsszenarien zuverlässig zu erfüllen.
PCB-Spezifikationen
| Parameter |
Details |
| Lagenanzahl |
2-Lagen (starre Struktur) |
| Basismaterial |
Rogers RO4003C |
| Platinenabmessungen |
54 mm × 58 mm pro Stück (1 STK), Toleranz ±0,15 mm |
| Minimale Leiterbahn/Abstand |
4 mil (Leiterbahn) / 6 mil (Abstand) |
| Minimale Lochgröße |
0,2 mm |
| Vias |
Keine Blind-Vias; Gesamt-Vias: 19; Via-Beschichtungsdicke: 20 μm |
| Fertige Platinendicke |
0,3 mm |
| Fertiges Kupfergewicht |
1oz (1,4 mil) für äußere Lagen |
| Oberflächenausführung |
Immersion Silver |
| Siebdruck |
Schwarzer Siebdruck auf der obersten Lage; Kein Siebdruck auf der untersten Lage |
| Lötstoppmaske |
Keine Lötstoppmaske auf der obersten Lage; Keine Lötstoppmaske auf der untersten Lage |
| Qualitätssicherung |
100% elektrischer Test vor dem Versand durchgeführt |
PCB-Aufbau
| Lagenname |
Material |
Dicke |
| Obere Kupferschicht (Copper_layer_1) |
Kupfer |
35 μm |
| Substratkern |
Rogers RO4003C Kern |
0,203 mm (8 mil) |
| Untere Kupferschicht (Copper_layer_2) |
Kupfer |
35 μm |
Rogers RO4003C Materialeinführung
Rogers RO4003C Materialien sind proprietäre gewebte glasfaserverstärkte Kohlenwasserstoff/Keramiken, die die elektrische Leistung von PTFE/gewebtem Glas mit der Herstellbarkeit von Epoxy/Glas kombinieren. RO4003C-Laminate, die in verschiedenen Konfigurationen angeboten werden, verwenden sowohl 1080- als auch 1674-Glasgewebearten, wobei alle Konfigurationen die gleiche elektrische Leistungsspezifikation des Laminats erfüllen.
RO4003C-Laminate bieten eine enge Kontrolle über die Dielektrizitätskonstante (Dk) und geringe Verluste, während sie das gleiche Verarbeitungsverfahren wie Standard-Epoxy/Glas verwenden, jedoch zu einem Bruchteil der Kosten herkömmlicher Mikrowellenlaminate. Im Gegensatz zu PTFE-basierten Mikrowellenmaterialien sind keine speziellen Durchgangslochbehandlungen oder Handhabungsverfahren erforderlich. RO4003C-Materialien sind nicht bromiert und nicht nach UL 94 V-0 bewertet. Mit einer Tg von >280°C bleiben ihre Ausdehnungseigenschaften über den gesamten Bereich der Schaltungs-Verarbeitungstemperaturen stabil.
Wichtige Materialmerkmale
| Merkmal |
Spezifikation/Beschreibung |
| Materialzusammensetzung |
Rogers RO4003C proprietäre gewebte glasfaserverstärkte Kohlenwasserstoff/Keramiken |
| Dielektrizitätskonstante (Dk) |
3,38 ± 0,05 bei 10 GHz |
| Verlustfaktor |
0,0027 bei 10 GHz; 0,0021 bei 2,5 GHz |
| Thermischer Koeffizient der Dielektrizitätskonstante |
+40 ppm/°C |
| Wärmeleitfähigkeit |
0,71 W/m·°K |
| Feuchtigkeitsaufnahme |
0,06% |
| Wärmeausdehnungskoeffizient (CTE) |
X-Achse: 11 ppm/°C; Y-Achse: 14 ppm/°C; Z-Achse: 46 ppm/°C |
| Vorteil der Oberflächenausführung |
Immersion Silver gewährleistet eine ausgezeichnete Lötbarkeit und Korrosionsbeständigkeit |
Kernvorteile
Geeignet für Mehrlagenkonstruktionen: Ideal für MLB-Designs; kupferangepasster CTE gewährleistet eine ausgezeichnete Dimensionsstabilität in gemischten dielektrischen Mehrlagen.
Kostengünstige Herstellbarkeit: FR-4-Prozesskompatibel, keine spezielle Durchgangslochbehandlung, geringere Herstellungskosten als herkömmliche Mikrowellenlaminate.
Hohe Leistung für Volumenanwendungen: Entwickelt für Hochvolumen-, leistungsempfindliche HF-Anwendungen, die elektrische Leistung und Produktionseffizienz in Einklang bringen.
Wettbewerbsfähige Preise: Überlegene elektrische Leistung zu einem Bruchteil der Kosten herkömmlicher Mikrowellenlaminate, ausgezeichnetes Kosten-Leistungs-Verhältnis.
Zuverlässige Qualität der metallisierten Durchgangslöcher: Geringer Z-Achsen-CTE gewährleistet zuverlässige metallisierte Durchgangslöcher auch unter starker thermischer Belastung.
Stabile thermische Leistung: Tg >280°C hält die Ausdehnung während aller Schaltungs-Verarbeitungstemperaturen stabil.
Geringe Umweltempfindlichkeit: 0,06% Feuchtigkeitsaufnahme minimiert die Leistungsverschlechterung in feuchten Umgebungen.
Qualitätsstandard & Verfügbarkeit
Qualitätsstandard: Entspricht IPC-Class-2 und gewährleistet eine gleichbleibende Qualität durch strenge Prozesskontrolle und 100% elektrische Verifizierung vor dem Versand.
Verfügbarkeit: Weltweit verfügbar, was eine zeitnahe Lieferung und einen effizienten Kundendienst für internationale Kunden ermöglicht.
Typische Anwendungen
-Antennen und Leistungsverstärker für Mobilfunk-Basisstationen
-HF-Identifikations-Tags
-Automobilradar und Sensoren
-LNBs für Direktrundfunksatelliten
Zusammenfassung
Diese 2-Lagen-Leiterplatte (PCB) auf Basis des Rogers RO4003C-Substrats ist eine hochleistungsfähige, kostengünstige Lösung, die auf kommerzielle Mikrowellen- und HF-Anwendungen zugeschnitten ist. Mit seinen wettbewerbsfähigen Preisen und seiner globalen Lieferfähigkeit dient es als vertrauenswürdige Option für die Großserienproduktion von Präzisions-HF-Geräten.
