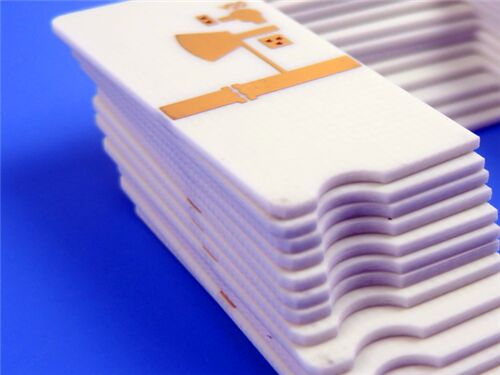

Diese 2-lagige, starre Leiterplatte verwendet Rogers RO4725JXR, ein Antennenlaminat aus Kohlenwasserstoff/Keramik/Glasgewebe. Sie wurde speziell entwickelt, um die strengen Anforderungen für die Hochfrequenzsignalübertragung in präzisen HF-Anwendungsszenarien zuverlässig zu erfüllen, insbesondere für Anwendungen in Mobilfunkbasisstationsantennen.
Leiterplatten-Spezifikationen
| Parameter |
Details |
| Lagenanzahl |
2-Lagen (starre Struktur) |
| Basismaterial |
Rogers RO4725JXR |
| Platinenabmessungen |
115,1 mm × 66,3 mm pro Stück (1 STK), Toleranz ±0,15 mm |
| Minimale Leiterbahn/Abstand |
5 mil (Leiterbahn) / 6 mil (Abstand) |
| Minimale Lochgröße |
0,3 mm |
| Vias |
Keine Blind-Vias; Gesamt-Vias: 131; Via-Beschichtungsdicke: 20 μm |
| Fertige Platinendicke |
1,62 mm |
| Fertiges Kupfergewicht |
1oz (1,4 mil) für äußere Lagen |
| Oberflächenbeschichtung |
Immersion Gold |
| Siebdruck |
Kein Siebdruck auf der obersten Lage; Kein Siebdruck auf der untersten Lage |
| Lötstopplack |
Kein Lötstopplack auf der obersten Lage; Kein Lötstopplack auf der untersten Lage |
| Qualitätssicherung |
100% elektrischer Test vor dem Versand durchgeführt |
Leiterplattenaufbau
| Lagenname |
Material |
Dicke |
| Obere Kupferschicht (Copper_layer_1) |
Kupfer |
35 μm |
| Substratkern |
Rogers RO4725JXR Kern |
1,542 mm (60,7 mil) |
| Untere Kupferschicht (Copper_layer_2) |
Kupfer |
35 μm |
Rogers RO4725JXR Materialeinführung
Rogers RO4725JXR Kohlenwasserstoff / Keramik / Glasgewebe Antennenlaminate sind eine zuverlässige, kostengünstige Alternative zu herkömmlichen PTFE-basierten Laminaten. Die Harzsysteme der RO4725JXR Dielektrikamaterialien bieten die notwendigen Eigenschaften für eine ideale Antennenleistung. RO4725JXR Antennenlaminate sind vollständig kompatibel mit herkömmlichen FR-4- und bleifreien Lötprozessen.
Diese Materialien erfordern nicht die spezielle Behandlung, die bei herkömmlichen PTFE-basierten Laminaten für die Vorbereitung von Durchkontaktierungen erforderlich ist. RO4725JXR-Laminate sind eine erschwingliche Alternative zu herkömmlichen PTFE-basierten Antennenmaterialien, die es Designern ermöglichen, Kosten und Leistung zu optimieren. Sie verfügen über die mechanischen und elektrischen Eigenschaften, die Antennendesigner benötigen, mit Werten, die es Antennendesignern ermöglichen, erhebliche Verstärkungswerte zu erzielen und gleichzeitig Signalverluste zu minimieren.
Wichtige Materialmerkmale
| Merkmal |
Spezifikation/Beschreibung |
| Materialzusammensetzung |
Rogers RO4725JXR Kohlenwasserstoff / Keramik / Glasgewebe Antennenlaminat |
| Dielektrizitätskonstante (Dk) |
2,55 ± 0,05 bei 10 GHz/23°C |
| Verlustfaktor |
0,0026 bei 10 GHz/23°C; 0,0022 bei 2,5 GHz |
| Temperaturkoeffizient der Dielektrizitätskonstante |
+34 ppm/°C |
| Thermischer Ausdehnungskoeffizient (CTE) |
X-Achse: 13,9 ppm/°C; Y-Achse: 19 ppm/°C; Z-Achse: 25,6 ppm/°C (angepasst an Kupfer) |
| Glasübergangstemperatur (Tg) |
>280 °C |
| Passiver Intermodulationswert (PIM) |
-166 dBC |
| Vorteil der Oberflächenbeschichtung |
Immersion Gold gewährleistet ausgezeichnete Lötbarkeit, Korrosionsbeständigkeit und zuverlässige Verbindungsleistung |
Kernvorteile
Leistungsfähigkeit mit geringen Verlusten: Dielektrikum mit geringen Verlusten und niedrigem Profil, das die Signaldämpfung minimiert.
Geringe Einfügedämpfung: Gewährleistet eine effiziente Hochfrequenzsignalübertragung und -integrität.
Dk-Kompatibilität: Dk angepasst an Standard-PTFE-Antennen, was die Designkompatibilität erleichtert.
Reduzierter PIM: Geringe passive Intermodulation, wodurch Interferenzen vermieden und die Systemzuverlässigkeit erhöht werden.
Konsistente Schaltungsleistung: Stabile elektrische/mechanische Eigenschaften für zuverlässigen Betrieb.
Ausgezeichnete Prozesskompatibilität: FR-4- und bleifreie Lötkompatibilität, keine spezielle Durchkontaktierungsbehandlung.
Kostengünstige Lösung: Erschwingliche Alternative zu PTFE-Laminaten, die Kosten-Leistung optimiert.
Qualitätsstandard & Verfügbarkeit
Qualitätsstandard: Entspricht IPC-Class-2 und gewährleistet eine gleichbleibende Qualität durch strenge Prozesskontrolle und 100% elektrische Verifizierung vor dem Versand.
Verfügbarkeit: Weltweit verfügbar, was eine zeitnahe Lieferung und einen effizienten Kundendienst für internationale Kunden ermöglicht.
Typische Anwendungen
Mobilfunkbasisstationsantennen
Zusammenfassung
Diese 2-lagige, starre Leiterplatte auf Basis des Rogers RO4725JXR-Substrats ist eine leistungsstarke, kostengünstige Lösung, die auf kommerzielle Mikrowellen- und HF-Anwendungen zugeschnitten ist, insbesondere auf Mobilfunkbasisstationsantennen.
