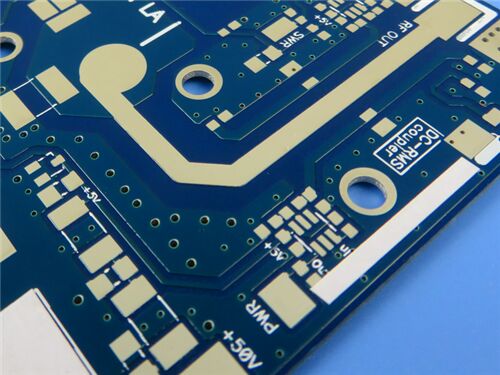

Diese 2-lagige, starre HF-Leiterplatte wurde speziell für Hochleistungs-Hochfrequenzanwendungen (HF) entwickelt und verwendet das Material Rogers RO4350B – ein proprietäres gewebtes glasfaserverstärktes Kohlenwasserstoff-/Keramik-Laminat. Sie wurde entwickelt, um eine außergewöhnliche elektrische Leistung (ähnlich PTFE/gewebtem Glas) mit der Herstellbarkeit von Epoxid/Glas in Einklang zu bringen, was sie ideal für HF-Systeme macht, die eine zuverlässige Signalübertragung und stabile Leistung erfordern.
Leiterplatten-Spezifikation
| Parameter |
Details |
| Lagenanzahl |
2-Lagen (starre HF-Struktur) |
| Basismaterial |
Rogers RO4350B (proprietäres gewebtes glasfaserverstärktes Kohlenwasserstoff-/Keramik-Laminat) |
| Platinenabmessungen |
54 mm × 68 mm pro Stück (1 STK), Toleranz ±0,15 mm |
| Minimale Leiterbahn/Abstand |
4 mil (Leiterbahn) / 6 mil (Abstand) |
| Minimale Lochgröße |
0,3 mm |
| Vias |
Keine Blind-Vias; Gesamt-Vias: 101; Via-Beschichtungsdicke: 20 μm |
| Fertige Platinendicke |
1,6 mm |
| Fertiges Kupfergewicht |
1oz (1,4 mil) für äußere Lagen |
| Oberflächenausführung |
Immersion Silver |
| Siebdruck |
Weiß auf oberer Lage; kein Siebdruck auf unterer Lage |
| Lötstoppmaske |
Blau auf oberer Lage; keine Lötstoppmaske auf unterer Lage |
| Qualitätssicherung |
100 % elektrische Prüfung vor dem Versand |
Leiterplatten-Stack-up
| Lagenname |
Material |
Dicke |
| Obere Lage (Copper_layer_1) |
Kupfer |
35 μm |
| Substratlage |
Rogers RO4350B Core |
1,524 mm (60 mil) |
| Untere Lage (Copper_layer_2) |
Kupfer |
35 μm |
Rogers RO4350B Materialeinführung
Rogers RO4350B Materialien sind proprietäre gewebte glasfaserverstärkte Kohlenwasserstoff/Keramiken, die elektrische Leistung nahe an PTFE/gewebtem Glas mit der Herstellbarkeit von Epoxid/Glas kombinieren. Diese Laminate bieten eine enge Kontrolle über die Dielektrizitätskonstante (Dk) und halten gleichzeitig niedrige Verluste aufrecht, während sie die gleichen Verarbeitungsmethoden wie Standard-Epoxid/Glas-Materialien verwenden. RO4350B ist zu einem Bruchteil der Kosten herkömmlicher Mikrowellenlaminate erhältlich und erfordert nicht die speziellen Durchgangslochbehandlungen oder Handhabungsverfahren, die für PTFE-basierte Materialien erforderlich sind. Darüber hinaus sind RO4350B-Laminate nach UL 94 V-0 bewertet, wodurch sie für aktive Geräte und Hochleistungs-HF-Designs geeignet sind.
Wichtigste Material Eigenschaften
| Merkmal |
Spezifikation/Beschreibung |
| Dielektrizitätskonstante (Dk) |
3,48 ± 0,05 bei 10 GHz/23 °C |
| Verlustfaktor |
0,0037 bei 10 GHz/23 °C |
| Thermischer Koeffizient von Dk |
+50 ppm/°C (im Bereich von -50 °C bis 150 °C) |
| Wärmeleitfähigkeit |
0,69 W/m/°K |
| Thermischer Ausdehnungskoeffizient (CTE) |
X-Achse: 10 ppm/°C; Y-Achse: 12 ppm/°C; Z-Achse: 32 ppm/°C |
| Glasübergangstemperatur (Tg) |
>280 °C |
| Wasseraufnahme |
0,06 % (geringe Wasseraufnahme) |
| Entflammbarkeitsklasse |
UL 94-V0 |
| Herstellbarkeit |
Kompatibel mit Standard-Epoxid/Glas-Verarbeitungsmethoden; keine speziellen Durchgangslochbehandlungen erforderlich |
Vorteile
Überlegene HF-Leistung: Enge Dk-Kontrolle und geringer Verlustfaktor gewährleisten eine zuverlässige Hochfrequenzsignalübertragung, die für HF-Anwendungen entscheidend ist.
Kostengünstige Herstellung: Verwendet Standard-Epoxid/Glas-Verarbeitungsabläufe, wodurch die Produktionskosten im Vergleich zu herkömmlichen Mikrowellenlaminaten gesenkt werden.
Hohe thermische Stabilität: Hohe Tg (>280 °C) und ausgezeichnete Wärmeleitfähigkeit ermöglichen eine stabile Leistung in Hochtemperatur-Betriebsumgebungen.
Geringe Umweltempfindlichkeit: Geringe Wasseraufnahme (0,06 %) minimiert die Leistungsverschlechterung unter feuchten Bedingungen.
Erhöhte Sicherheit: Die UL 94-V0-Entflammbarkeitsklasse gewährleistet die Einhaltung der Sicherheitsstandards für aktive Geräte und Hochleistungs-HF-Designs.
Artwork
Art des gelieferten Artworks: Gerber RS-274-X (Industriestandardformat für die Leiterplattenherstellung)
Qualitätsstandard & Verfügbarkeit
Qualitätsstandard: Entspricht den Qualitätsstandards von IPC-Class-2. Dieser weithin anerkannte Standard legt strenge Akzeptanzanforderungen für die Leiterplattenherstellung fest,
Verfügbarkeit: Weltweite Lieferung wird unterstützt.
Typische Anwendungen
-Telekommunikationsinfrastruktur: Mobilfunkbasisstationsantennen und Leistungsverstärker
-HF-Identifikation: HF-Identifikationstags
-Automobilelektronik: Automobilradar und Sensoren
-Satellitenkommunikation: LNBs (Low Noise Blocks) für Direktrundfunksatelliten
Zusammenfassung
Die 2-lagige, starre HF-Leiterplatte mit Rogers RO4350B-Material ist eine leistungsstarke, kostengünstige Lösung, die auf anspruchsvolle HF-Anwendungen zugeschnitten ist. Durch die Kombination von überlegener elektrischer Leistung (nahe an PTFE-basierten Materialien) mit der Herstellbarkeit von Epoxid/Glas, Immersion Silver Oberflächenausführung und der Einhaltung der IPC-Class-2-Standards werden wichtige Herausforderungen im HF-Systemdesign angegangen – von der stabilen Hochfrequenzsignalübertragung bis zur effizienten Volumenfertigung. Seine globale Verfügbarkeit und die UL 94-V0-Sicherheitsbewertung machen es zu einer vertrauenswürdigen Wahl für Telekommunikations-, Automobil-, RFID- und Satellitenkommunikationsprojekte weltweit.
