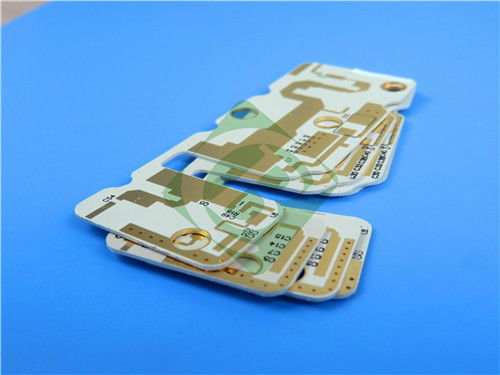

TRF-45 PCB 32mil 2-Schicht HF-Schaltplatte ENIG-Finix

Da die Nachfrage nach Hochleistungselektronik weiter steigt, war der Bedarf an fortschrittlichen Leiterplatten (PCBs), die strenge Anforderungen erfüllen können, noch nie so groß wie heute. Unsere neu ausgelieferte doppelseitige Leiterplatte, die aus TRF-45-Material hergestellt wurde, ist ein Beispiel für diese Nachfrage.

Materialzusammensetzung: TRF-45

Das laminierte TRF-45-Material stellt einen hochmodernen Fortschritt bei verlustarmen, thermisch stabilen Laminaten dar. TRF-45 wurde von Taconic's Advanced Dielectric Division entwickelt und ist gewebeverstärkt, wodurch die Dimensionsstabilität verbessert und gleichzeitig ein hohes Maß an Zuverlässigkeit in anspruchsvollen Umgebungen gewährleistet wird. Seine einzigartige Zusammensetzung ermöglicht eine gute Leistung über einen weiten Temperaturbereich, einschließlich Lötbedingungen, und ist somit ideal für Hochfrequenzanwendungen.

Eigenschaften
- Verlustarmes, keramikgefülltes PTFE
- Stabiler Dielektrizitätskonstante (Dk) von 4,5±0,15 bei 10 GHz über Temperatur und Frequenz
- Dissipationsfaktor von 0,0035 bei 10 GHz
- Feuchtigkeitsaufnahme von 0,06%
- X-Achsen-CTE von 9 ppm/°C, Y-Achsen-CTE von 9 ppm/°C, Z-Achsen-CTE von 40 ppm/°C, 50°C bis 150°C
- Wärmeleitfähigkeit von 0,43 W/mk
- Entflammbarkeit von UL 94-V0

PCB-Spezifikation

PCB-Stackup

Das Stackup-Design dieser Leiterplatte ist entscheidend für ihre Leistung:

- Kupferschicht 1: 35 μm

- TRF-45-Kern: 0,813 mm (32 mils)

- Kupferschicht 2: 35 μm

Diese Anordnung stellt sicher, dass die Leiterplatte die Signalintegrität und thermische Stabilität beibehält, was für Hochfrequenzanwendungen unerlässlich ist.

Qualitätssicherung

Qualität ist bei der Leiterplattenherstellung von größter Bedeutung, und diese TRF-45-Leiterplatte entspricht den IPC-Class-2-Standards, was eine zuverlässige Leistung in einer Vielzahl von Anwendungen gewährleistet. Jede Leiterplatte wird vor dem Versand einer 100 % elektrischen Prüfung unterzogen, um die Funktionalität und Zuverlässigkeit zu gewährleisten.

Anwendungen

Die TRF-45-Leiterplatte ist ideal für verschiedene High-Tech-Anwendungen geeignet, darunter:

- Satellitenradioantennen: Die verlustarmen Eigenschaften und die stabilen dielektrischen Eigenschaften der Leiterplatte machen sie perfekt für die Satellitenkommunikation und gewährleisten eine klare Signalübertragung und -empfang.

- RFID-Antennen: Mit ihrem robusten Design und ihrer hervorragenden Leistung ist diese Leiterplatte eine ausgezeichnete Wahl für RFID-Anwendungen und ermöglicht eine effiziente Kommunikation in Verfolgungs- und Identifikationssystemen.

- GPS-Antennen: Die TRF-45-Leiterplatte liefert präzise Standortdaten und ist somit unerlässlich für Navigationssysteme, die hohe Genauigkeit und Zuverlässigkeit erfordern.

Fazit

Die doppelseitige TRF-45-Leiterplatte ist eine hochmoderne Lösung, die auf Hochleistungsanwendungen im Elektronikbereich zugeschnitten ist. Mit ihren fortschrittlichen Materialeigenschaften, strengen Qualitätsstandards und dem kompakten Design dient sie als wichtige Ressource für Hersteller und Designer gleichermaßen. Während wir uns bemühen, im Elektronikdesign Innovationen zu schaffen, ist die TRF-45-Leiterplatte gut gerüstet, um den Anforderungen einer sich schnell verändernden technologischen Umgebung gerecht zu werden. Ob für die Satellitenkommunikation, die RFID-Technologie oder GPS-Systeme eingesetzt, diese Leiterplatte ist so konzipiert, dass sie hervorragende Leistung und Zuverlässigkeit bietet.
