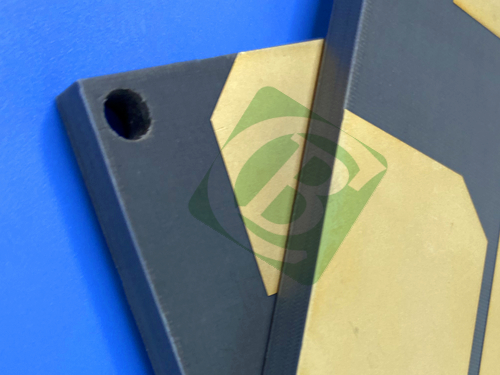

Doppelseitige TP980-PCB mit ENIG-Finix 4 mm Dicke

Materialzusammensetzung

Das Basismaterial für diese Leiterplatte ist TP980, bekannt für seine fortschrittlichen dielektrischen Eigenschaften. Dieses thermoplastische Material besteht aus einer Mischung aus Keramik und Polyphenylenoxid (PPO)-Harz, das absichtlich ohne Glasfaserverstärkung konzipiert wurde. Diese einzigartige Zusammensetzung ermöglicht präzise Anpassungen der Dielektrizitätskonstante, wodurch TP980 für eine Vielzahl von Hochfrequenzanwendungen geeignet ist.

Leiterplattenaufbau

Der Aufbau dieser Leiterplatte ist sorgfältig konzipiert, um die Leistung zu optimieren:

- Kupferlage 1: 35 μm Kupfer werden für die erste Lage verwendet und bieten die notwendigen Routing- und Erdungsmöglichkeiten.

- TF980 Kern: Das Kernmaterial mit einer Stärke von 4,0 mm (157,5 mils) trägt erheblich zu den dielektrischen Eigenschaften der Platine bei und verbessert die Signalintegrität und das Wärmemanagement.

- Kupferlage 2: Eine zusätzliche 35 μm Kupferschicht dient einer ähnlichen Funktion wie die erste und ermöglicht ein effizientes Routing und die Platzierung von Komponenten.

Leiterplattenspezifikation

Artwork und Qualitätsstandards

Dieses Leiterplatten-Artwork wird im Gerber RS-274-X-Format geliefert, einem weit verbreiteten Standard in der Leiterplattenherstellung, der die Kompatibilität über verschiedene Fertigungsprozesse hinweg gewährleistet. Dieses Format ermöglicht eine präzise Kommunikation des Leiterplattendesigns mit den Herstellern.

Durch die Einhaltung der Qualitätsstandards nach IPC-Class-2 erfüllt diese Leiterplatte die wesentlichen Anforderungen an Zuverlässigkeit und Leistung und stellt sicher, dass sie in verschiedenen Anwendungen eingesetzt werden kann, ohne die Funktionalität zu beeinträchtigen.

Verfügbarkeit

Die TP980-Leiterplatte ist weltweit verfügbar und damit eine vielseitige Wahl für Hersteller und Designer, die Hochfrequenzlösungen in ihren elektronischen Produkten implementieren möchten.

Eigenschaften von TP980

- Dielektrizitätskonstante (Dk): 9,8 ± 0,2 bei 10 GHz, gewährleistet eine stabile Leistung für Hochfrequenzsignale.

- Verlustfaktor: 0,0012 bei 10 GHz, was einen geringen Energieverlust während der Signalübertragung anzeigt.

- Temperaturkoeffizient der Dielektrizitätskonstante (TCDK): -40 ppm/°C, wodurch die Leistung über einen weiten Temperaturbereich von -55°C bis 150°C erhalten bleibt.

- CTE-Werte:

- X-Achse: 40 ppm/°C

- Y-Achse: 40 ppm/°C

- Z-Achse: 55 ppm/°C

- Wärmeleitfähigkeit: 0,65 W/mk, erleichtert eine effektive Wärmeableitung.

- Feuchtigkeitsaufnahme: 0,01 %, wodurch das Risiko von feuchtigkeitsbedingten Ausfällen verringert wird.

- UL-Bewertung: 94-V0, Gewährleistung der Einhaltung der Brandschutzbestimmungen.

Typische Anwendungen

Die TP980-Leiterplatte eignet sich besonders für anspruchsvolle Anwendungen, darunter:

- Globale Satellitennavigationssysteme: Bietet die notwendige Präzision und Zuverlässigkeit für die Navigationstechnologie.

- Raketenbasierte Technologien: Erfüllt strenge Leistungs- und Zuverlässigkeitsstandards, die in Verteidigungsanwendungen unerlässlich sind.

- Zündertechnologie: Bietet eine robuste und zuverlässige Leistung in kritischen Sicherheitsanwendungen.

- Miniaturisierte Antennen: Ermöglichen kompakte Designs ohne Leistungseinbußen, was in modernen Kommunikationssystemen entscheidend ist.

Fazit

Die TP980-Leiterplatte ist ein Beispiel für die Schnittstelle von fortschrittlicher Materialwissenschaft und Elektroniktechnik. Mit ihren außergewöhnlichen dielektrischen Eigenschaften, der robusten Konstruktion und der Einhaltung von Qualitätsstandards ist sie eine erstklassige Wahl für Hochfrequenzanwendungen. Da die Nachfrage nach zuverlässigen und effizienten Leiterplatten weiter steigt, ist die TP980 bereit, die Herausforderungen des modernen Elektronikdesigns zu meistern.
