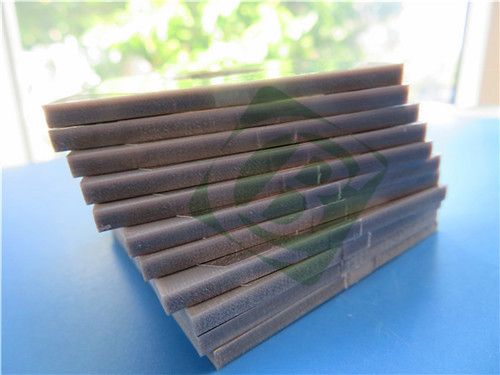

2-Schicht TP450 PCB 2,5 mm dicke ENIG-Schaltplatte

Wir stellen unsere Hochleistungs-Doppelseiten-Leiterplatte vor, die aus TP450-Material gefertigt ist. Diese Leiterplatte ist für Präzisionsanwendungen in verschiedenen Hochfrequenzumgebungen konzipiert, einschließlich Satellitennavigationssystemen und fortschrittlicher Antennentechnologie. Mit ihrer robusten Konstruktion und den überlegenen elektrischen Eigenschaften ist diese Leiterplatte ideal für Ingenieure, die Zuverlässigkeit und Leistung suchen.

Leiterplattenaufbau

Die Leiterplatte verfügt über einen gut strukturierten Aufbau:

Kupferschicht 1: 35 μm

TP450-Kern: 2,54 mm (100 mil)

Kupferschicht 2: 35 μm

Leiterplattenspezifikationen

Eigenschaften und Vorteile des TP450-Materials

Dielektrische Eigenschaften

TP450 weist eine Dielektrizitätskonstante von 4,5 ± 0,2 bei 10 GHz auf, was für Hochfrequenzanwendungen entscheidend ist. Diese Stabilität gewährleistet eine minimale Signalverschlechterung und ist somit ideal für Kommunikationstechnologien.

Geringer Verlustfaktor

Mit einem Dissipationsfaktor von 0,0010 bei 10 GHz minimiert TP450 Energieverluste und gewährleistet eine effiziente Signalübertragung. Diese Eigenschaft ist besonders vorteilhaft für Anwendungen, die eine Hochgeschwindigkeits-Datenverarbeitung erfordern.

Feuchtigkeitsbeständigkeit und thermische Stabilität

Die Leiterplatte weist eine Feuchtigkeitsabsorptionsrate von nur 0,01 % auf, wodurch das Risiko einer Delaminierung deutlich reduziert und die langfristige Zuverlässigkeit in verschiedenen Umgebungen gewährleistet wird. Darüber hinaus machen der niedrige TCDK (-50 ppm/°C) und die Wärmeleitfähigkeit (0,44 W/mk) von TP450 es für Hochtemperaturanwendungen geeignet.

CTE-Werte

Die CTE-Werte für TP450 sind für elektronische Anwendungen optimiert:

- X-Achse: 50 ppm/°C

- Y-Achse: 50 ppm/°C

- Z-Achse: 60 ppm/°C

Diese Metriken stellen sicher, dass die Leiterplatte ihre Integrität unter Temperaturschwankungen beibehält, was sie zu einer zuverlässigen Wahl für kritische Anwendungen macht.

Typische Anwendungen

Die Vielseitigkeit dieser Leiterplatte macht sie für eine Reihe von fortschrittlichen Anwendungen geeignet, darunter:

- Globale Satellitennavigationssysteme: Gewährleistet eine präzise Signalverarbeitung und Zuverlässigkeit.

- Raketenbasierte Technologien: Zuverlässige Leistung unter extremen Bedingungen.

- Zündertechnologie: Entscheidend für Sicherheit und Betriebszuverlässigkeit.

- Miniaturisierte Antennen: Unterstützt kompakte Designs ohne Einbußen bei der Funktionalität.

Konformität und Qualitätsstandards

Diese Leiterplatte wird in Übereinstimmung mit den IPC-Class-2-Standards hergestellt, um die Einhaltung von Industriestandards für Zuverlässigkeit und Qualität zu gewährleisten. Die bereitgestellten Grafiken im Gerber RS-274-X-Format erleichtern die nahtlose Integration in Produktionsprozesse.

Globale Verfügbarkeit

Unsere doppelseitige Leiterplatte mit TP450-Konstruktion ist weltweit lieferbar und somit für Hersteller und Ingenieure auf der ganzen Welt zugänglich. Diese globale Verfügbarkeit stellt sicher, dass Sie sich unabhängig von Ihrem Standort auf unsere Leiterplatte für Ihre fortschrittlichen elektronischen Anforderungen verlassen können.

Fazit

Diese doppelseitige Leiterplatte aus TP450-Material stellt eine Hochleistungslösung dar, die auf die Anforderungen moderner Elektronik zugeschnitten ist. Ihr robustes Design, die überlegenen dielektrischen Eigenschaften und die rigorosen Tests machen sie zu einer idealen Wahl für Anwendungen in der Satellitennavigation, Raketentechnologie und mehr. Mit der Wahl unserer Leiterplatte investieren Sie in eine zuverlässige, effiziente Lösung, die die Leistung und Zuverlässigkeit Ihrer elektronischen Geräte verbessert.
