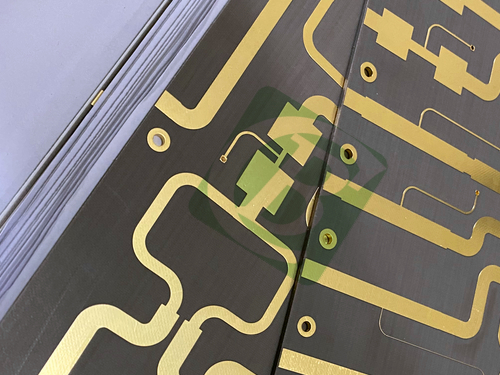

Wir präsentieren unsere hochleistungsfähige 2-Lagen-Leiterplatte (PCB), fachmännisch entwickelt unter Verwendung von TLY-5-Material. Diese Leiterplatte ist auf Präzision und Zuverlässigkeit ausgelegt und somit die ideale Wahl für eine Vielzahl von Anwendungen, darunter Automobilradar, Satellitenkommunikation und Luft- und Raumfahrttechnologien.
Der Aufbau dieser Leiterplatte besteht aus:
- Kupferlage 1: 35 μm
- TLY-5-Kern: 3,175 mm (125 mil)
- Kupferlage 2: 35 μm
PCB-Details
| Parameter |
Spezifikation |
| Basismaterial |
TLY-5 |
| Lagenanzahl |
2 Lagen |
| Platinenabmessungen |
106 mm x 48,5 mm ± 0,15 mm |
| Minimale Leiterbahn/Abstand |
7/7 mil |
| Minimale Lochgröße |
0,4 mm |
| Blind Vias |
Nein |
| Fertige Platinendicke |
3,2 mm |
| Fertiges Cu-Gewicht |
1oz (1,4 mil) für äußere Lagen |
| Via-Beschichtungsdicke |
20 μm |
| Oberflächenausführung |
Immersion Gold |
| Top-Siebdruck |
Nein |
| Bottom-Siebdruck |
Nein |
| Top-Lötstoppmaske |
Nein |
| Bottom-Lötstoppmaske |
Nein |
| Elektrische Prüfung |
100 % elektrische Prüfung vor dem Versand |
Eigenschaften und Vorteile des TLY-5-Materials
Dielektrische Eigenschaften
TLY-5-Laminat weist eine Dielektrizitätskonstante von 2,2 mit einer engen Toleranz von 0,02 bei 10 GHz/23°C auf. Diese Stabilität ist entscheidend für Hochfrequenzanwendungen und gewährleistet minimale Signalverluste.
Geringer Verlustfaktor
Mit einem Verlustfaktor von nur 0,0009 bei 10 GHz minimiert TLY-5 Energieverluste und ist somit ideal für Hochfrequenzanwendungen wie Automobilradar und Telekommunikation.
Feuchtigkeitsbeständigkeit
Diese Leiterplatte weist eine Feuchtigkeitsabsorptionsrate von nur 0,02 % auf, wodurch das Risiko einer Delamination deutlich reduziert und die langfristige Zuverlässigkeit unter verschiedenen Umgebungsbedingungen gewährleistet wird.
Koeffizient der Wärmeausdehnung (CTE)
Die CTE-Werte für TLY-5 sind für elektronische Anwendungen optimiert:
- X-Achse: 26 ppm/°C
- Y-Achse: 15 ppm/°C
- Z-Achse: 217 ppm/°C
Diese Metriken stellen sicher, dass die Leiterplatte ihre Integrität und Leistung unter thermischer Belastung beibehält.
Typische Anwendungen
Die Vielseitigkeit dieser Leiterplatte macht sie für verschiedene Hochleistungsanwendungen geeignet, darunter:
- Automobilradar: Hochgeschwindigkeitsdatenverarbeitung und Zuverlässigkeit in rauen Umgebungen.
- Satelliten- und Mobilfunkkommunikation: Essentiell für Signalintegrität und Leistung.
- Leistungsverstärker: Unterstützt effizientes Energiemanagement in kompakten Designs.
- Low-Noise Block Converter (LNBs), Low-Noise Amplifiers (LNAs), Low-Noise Converter (LNCs): Entscheidend für Signalverstärkung und -verarbeitung.
- Luft- und Raumfahrt: Erfüllt strenge Anforderungen an Zuverlässigkeit und Leistung.
- Ka-, E- und W-Band-Anwendungen: Unterstützt fortschrittliche Kommunikationstechnologien.
Konformität und Standards
Diese Leiterplatte entspricht den IPC-Class-2-Standards und stellt sicher, dass sie die Branchenmaßstäbe für Zuverlässigkeit und Qualität erfüllt. Die Artwork wird im Gerber RS-274-X-Format bereitgestellt und ist somit bereit für die nahtlose Integration in Herstellungsprozesse.
Globale Verfügbarkeit
Diese Leiterplatte ist weltweit lieferbar und somit für Hersteller und Ingenieure auf der ganzen Welt zugänglich.
Fazit
Diese 2-Lagen-Leiterplatte mit TLY-5-Konstruktion ist eine Hochleistungslösung, die auf die Anforderungen moderner elektronischer Anwendungen zugeschnitten ist. Ihre überlegenen Materialeigenschaften, präzisen Spezifikationen und strengen Tests machen sie zur idealen Wahl für Ingenieure und Hersteller, die Zuverlässigkeit und Leistung suchen. Mit der Wahl unserer Leiterplatte investieren Sie in eine langlebige und effiziente Lösung, die Ihre Produkte und Anwendungen verbessert.
