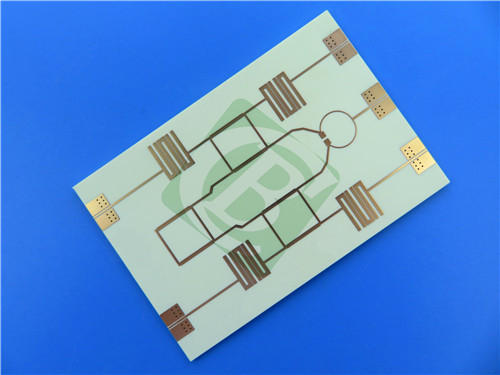

Diese Leiterplatte (PCB) ist eine Hochleistungs-2-Lagen-Leiterplatte, die aus dem fortschrittlichen Material RO4533 hergestellt wird. Sie ist für Präzision und Zuverlässigkeit konzipiert und erfüllt strenge Spezifikationen, um eine kontrollierte Dielektrizitätskonstante und geringe Verluste zu gewährleisten, was sie ideal für mobile Infrastruktur und Antennenanwendungen macht.
PCB-Stackup
Der Stackup der Leiterplatte ist wie folgt aufgebaut:
- Kupferlage 1: 35 μm
- Rogers 4533 Kern: 0,508 mm (20 mil)
- Kupferlage 2: 35 μm
Diese Konfiguration gewährleistet optimale Leistung bei gleichzeitiger Wahrung der strukturellen Integrität.
PCB-Spezifikation
| Parameter |
Spezifikation |
| Basismaterial |
RO4533 |
| Lagenanzahl |
2 Lagen |
| Platinenabmessungen |
52 mm x 35 mm ± 0,15 mm |
| Minimale Leiterbahn/Abstand |
4/7 mil |
| Minimale Lochgröße |
0,3 mm |
| Blind Vias |
Nein |
| Fertige Platinendicke |
0,6 mm |
| Fertiges Cu-Gewicht |
1oz (1,4 mil) äußere Lagen |
| Via-Beschichtungsdicke |
20 μm |
| Oberflächenausführung |
Immersion Gold |
| Top-Siebdruck |
Weiß |
| Bottom-Siebdruck |
Nein |
| Top-Lötstoppmaske |
Grün |
| Bottom-Lötstoppmaske |
Nein |
| Elektrische Prüfung |
100% elektrische Prüfung vor dem Versand |
Artwork und Qualitätsstandards
Das PCB-Artwork wird im Gerber RS-274-X-Format bereitgestellt und entspricht den IPC-Class-2-Qualitätsstandards. Diese Einhaltung stellt sicher, dass die Leiterplatte die Industriestandards für Zuverlässigkeit und Leistung erfüllt.
Globale Verfügbarkeit
Diese Hochleistungs-Leiterplatte ist weltweit verfügbar und somit eine ideale Wahl für verschiedene Anwendungen in mehreren Branchen.
Einführung in RO4533
Rogers RO4533-Laminate sind bekannt für ihre keramikgefüllte, glasfaserverstärkte Kohlenwasserstoffzusammensetzung. Sie bieten kontrollierte Dielektrizitätskonstanten und geringe Verluste, was für Mikrostreifenantennenanwendungen entscheidend ist. Hauptmerkmale sind:
- Dielektrizitätskonstante (Dk): 3,3 bei 10 GHz
- Dissipationsfaktor: 0,0025 bei 10 GHz
- Wärmeleitfähigkeit: 0,6 W/mK
- Glasübergangstemperatur (Tg): >280°C
Dieses Material dient als kostengünstige Alternative zu herkömmlichen PTFE-Materialien und ermöglicht es Designern, sowohl Kosten als auch Leistung zu optimieren.
Vorteile
Das RO4533-Material bietet zahlreiche Vorteile:
- Geringe Verluste und niedrige Dielektrizitätskonstante, geeignet für eine Vielzahl von Anwendungen
- Kompatibilität mit herkömmlichen PCB-Fertigungsprozessen
- Ausgezeichnete Dimensionsstabilität für höhere Ausbeute auf größeren Platinen
- Gleichmäßige mechanische Eigenschaften, die die Integrität während der Handhabung erhalten
- Hohe Wärmeleitfähigkeit für verbesserte Leistungsfähigkeit
Typische Anwendungen
Diese 2-Lagen-Leiterplatte eignet sich besonders für:
- Basisstationsantennen für zellulare Infrastruktur
- WiMAX-Antennennetzwerke
Schlussfolgerung
Die 2-Lagen-Leiterplatte mit RO4533 ist für Hochleistungsanwendungen konzipiert, insbesondere in der Telekommunikation und Antennentechnologie. Ihre Kombination aus fortschrittlichen Materialien, strengen Qualitätsstandards und globaler Verfügbarkeit macht sie zu einer ausgezeichneten Wahl für moderne elektronische Designs.
