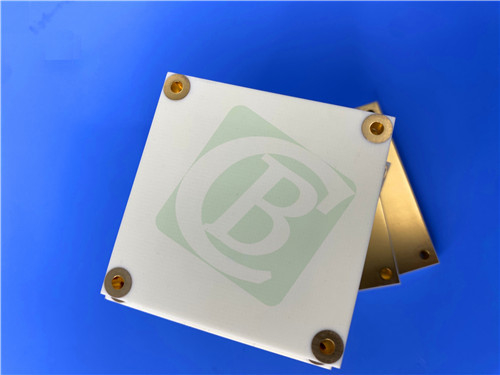

Diese Leiterplatte (PCB) ist eine Hochleistungs-Leiterplatte mit 3 Schichten, die aus fortschrittlichen Materialien, insbesondere RO4003C und RO4450F, hergestellt wurde. Sie ist auf Präzision und Zuverlässigkeit ausgelegt und erfüllt strenge Spezifikationen, um eine optimale elektrische Leistung und mechanische Stabilität zu gewährleisten.
PCB-Details
| Parameter |
Spezifikation |
| Basismaterial |
RO4003C / RO4450F |
| Schichtanzahl |
3 Schichten |
| Platinenabmessungen |
291 mm x 155 mm ± 0,15 mm (2 Typen, 2 Stück) |
| Minimale Leiterbahn/Abstand |
5/4 mil |
| Minimale Lochgröße |
0,3 mm |
| Blind Vias |
Obere Schicht zu Innere Schicht 1 |
| Fertige Platinendicke |
1,82 mm |
| Fertiges Cu-Gewicht |
1oz (1,4 mil) äußere Schichten / 1oz innere Schichten |
| Via-Beschichtungsdicke |
20 μm |
| Oberflächenausführung |
Immersion Gold |
| Oberer Siebdruck |
Weiß |
| Unterer Siebdruck |
Nein |
| Obere Lötmaske |
Schwarz |
| Untere Lötmaske |
Nein |
| Elektrische Prüfung |
100% elektrische Prüfung vor dem Versand |
Der Aufbau dieser 3-Lagen-Leiterplatte ist wie folgt strukturiert:
- Kupferschicht 1: 35 μm
- Rogers 4003C Kern: 0,813 mm (32 mil)
- Kupferschicht 2: 35 μm
- Bonding Ply: RO4450F - 0,102 mm (4 mil)
- Rogers 4003C Kern: 0,813 mm (32 mil)
- Kupferschicht 3: 35 μm
Artwork und Qualitätsstandards
Das gelieferte Artwork liegt im Gerber RS-274-X-Format vor und entspricht den Qualitätsstandards der IPC-Klasse 2. Dies stellt sicher, dass die Leiterplatte die Branchenanforderungen an Zuverlässigkeit und Leistung erfüllt.
Globale Verfügbarkeit
Diese Hochleistungs-Leiterplatte ist weltweit verfügbar und somit für verschiedene Anwendungen in verschiedenen Märkten zugänglich.
Einführung in RO4003C
Rogers RO4003C ist ein proprietäres Material, das für seine hervorragende elektrische Leistung bekannt ist. Es kombiniert die Vorteile von PTFE/gewebtem Glas mit der Herstellbarkeit von Epoxy/Glas und bietet eine kostengünstige Lösung für Mikrowellenlaminate. Hauptmerkmale sind:
- Dielektrizitätskonstante (Dk): 3,38 ±0,05 bei 10 GHz
- Dissipationsfaktor: 0,0027 bei 10 GHz und 0,0021 bei 2,5 GHz
- Temperaturkoeffizient der Dielektrizitätskonstante: +40 ppm/°C
- Wärmeleitfähigkeit: 0,71 W/m/°K
- Geringe Feuchtigkeitsaufnahme: 0,06%
Die Wärmeausdehnungseigenschaften des Materials stimmen eng mit Kupfer überein, was eine zuverlässige Qualität der durchkontaktierten Löcher ermöglicht.
Vorteile
Rogers RO4003C bietet zahlreiche Vorteile, darunter:
- Ideal für Mehrschichtplatinenkonstruktionen
- Geringere Herstellungskosten im Vergleich zu Standardmaterialien wie FR-4
- Entwickelt für leistungsempfindliche Anwendungen mit hohem Volumen
- Wettbewerbsfähig im Preis, was es zu einer beliebten Wahl macht
Typische Anwendungen
RO4003C PCB ist für verschiedene Anwendungen geeignet, darunter:
- Mobilfunk-Basisstationsantennen und Leistungsverstärker
- HF-Identifikations-Tags
- Automobilradar und Sensoren
- LNBs für Direktrundfunksatelliten
Fazit
Die 3-Lagen-Leiterplatte, die mit RO4003C- und RO4450F-Materialien konstruiert wurde, ist ein Beispiel für fortschrittliche Technik und Design und eignet sich ideal für anspruchsvolle Anwendungen in der Telekommunikations-, Automobil- und Luft- und Raumfahrtindustrie. Seine Kombination aus hoher Leistung, Wirtschaftlichkeit und Zuverlässigkeit stellt sicher, dass es die Anforderungen der modernen Elektronik erfüllt.
