MOQ: | 1 PCS |
Preis: | USD9.99-99.99/PCS |
Standardverpackung: | Staubsack+Karton |
Lieferfrist: | 8-9 Arbeitstage |
Zahlungsmethode: | T/T |
Lieferkapazität: | 5000 Stück pro Monat |

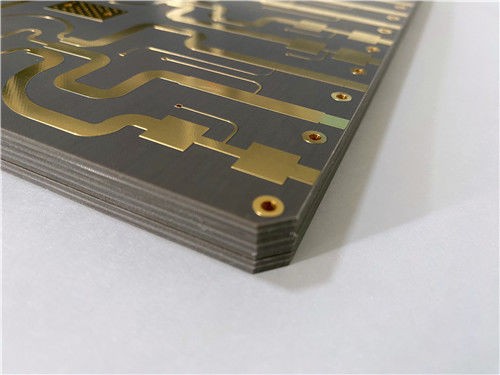

Die Einführung der TP1020 Double-Sided PCB, einer leistungsstarken Leiterplatte für fortschrittliche Anwendungen in Hochfrequenzumgebungen.Diese PCB ist für Zuverlässigkeit und optimale dielektrische Leistung ausgelegt, so dass es ideal für komplexe elektronische Schaltungen geeignet ist.
Das TP1020-Material ist eine einzigartige thermoplastische Zusammensetzung, die Keramik mit Polyphenylenoxidharz (PPO) integriert.TP1020 bietet eine überlegene dielektrische Leistung und StabilitätDas Fehlen von Glasfaser ermöglicht eine glattere Oberfläche, verbessert die Signalintegrität und reduziert Verluste, was für Hochfrequenzanwendungen von entscheidender Bedeutung ist.
Hauptmerkmale von TP1020
- Dielektrische Konstante (Dk): in einem Bereich von 3 bis 25 mit einem Standardwert von 10,2±0,2 bei 10 GHz einstellbar..
- Niedriger Dissipationsfaktor: Mit einem Dissipationsfaktor von 0,0012 bei 10 GHz minimiert der TP1020 den Energieverlust und erhöht so die Gesamteffizienz.
- Thermische Stabilität: Das Material weist einen geringen thermischen Koeffizienten der dielektrischen Konstante (TCDK) von -40 ppm/°C auf, wodurch eine stabile Leistung in einem breiten Temperaturbereich (-55°C bis 150°C) gewährleistet wird.
Technische Spezifikation
Die TP1020-PCB ist sorgfältig mit folgenden Spezifikationen konstruiert:
- Schichtzahl: doppelseitig
- Abmessungen des Brettes: 129 mm x 129 mm (± 0,15 mm)
- Mindestspuren: 5/8 Millimeter, so dass sich die Konstruktionen dicht verpacken lassen.
- Mindestlochgröße: 0,7 mm, für verschiedene Bauteiltypen.
- Endplattenstärke: 6,0 mm, um eine hohe Haltbarkeit zu gewährleisten.
- Oberflächenveredelung: Elektroless Nickel Immersion Gold (ENIG) für hervorragende Schweißfähigkeit und Korrosionsbeständigkeit.
- Elektrische Prüfung: Jede Platte wird vor dem Versand einer elektrischen Prüfung zu 100% unterzogen, um die Qualität zu gewährleisten.
Technischer Produktparameter | Produktmodelle und Datenblatt | |||||||||||||||
Produktmerkmale | Prüfbedingungen | Einheit | TP TP-1 TP-2 | |||||||||||||
Dielektrische Konstante | Bei einer dielektrischen Konstante von ≤ 11 beträgt die Prüfbedingung 10 GHz. Wenn die dielektrische Konstante > 11 beträgt, beträgt die Prüfbedingung 5 GHz. |
/ | 3.0±0.06 | 40,4 ± 0.09 | 6.0±0.12 | |||||||||||
6.15 ± 0.12 | 9.2 ± 0.18 | 90,6 ± 0.19 | ||||||||||||||
10.2 ± 0.2 | 11.0±0.022 | 16.0±0.4 | ||||||||||||||
20.0±0.8 | 22.0±0.88 | 25.0±1.0 | ||||||||||||||
Die dielektrische Konstante kann im Bereich von 3,0 bis 25 angepasst werden. | ||||||||||||||||
Dielektrische Konstante Toleranz | Dielektrische Konstante 3,0110 | / | ± 2% | |||||||||||||
Dielektrische Konstante 11,1 ̇ 16.0 | / | ± 2,5% | ||||||||||||||
Dielektrische Konstante 16,1 ̇ 25.0 | / | ± 4% | ||||||||||||||
Verlusttangent | Verlusttangent 3,0 ̊9.5 | 10 GHz | / | 0.0010 | ||||||||||||
Verlust Tangent 9,6 ‰ 11.0 | 10 GHz | / | 0.0012 | |||||||||||||
Verlust Tangent 11.1 ¢ 16.0 | 5 GHz | / | 0.0015 | |||||||||||||
Verlust Tangent 16.1 ¢ 25.0 | 5 GHz | / | 0.0020 ¢0.0025 | |||||||||||||
Dielektrische konstante Temperaturkoeffizient | Dielektrische Konstante 3,0 ̊9.5 | -55 °C bis 150 °C | PPM/°C | - 50 | ||||||||||||
Dielektrische Konstante 9,6 ‰ 16.0 | -55 °C bis 150 °C | PPM/°C | - 40 | |||||||||||||
Dielektrische Konstante 16,1 ̇ 25.0 | -55 °C bis 150 °C | PPM/°C | - 55 | |||||||||||||
Schälfestigkeit | 1 OZ Normalzustand | N/mm | > 06 | |||||||||||||
1 OZ nach Prüfung der Luftfeuchtigkeit | N/mm | > 04 | ||||||||||||||
Volumenwiderstand | Normalzustand bei 500 V | MΩ.cm | > 1 × 109 | |||||||||||||
Oberflächenwiderstand | Normalzustand bei 500 V | MΩ | > 1 × 107 | |||||||||||||
Koeffizient der thermischen Ausdehnung (XY Z) |
Dielektrische Konstante 3,00 ̊4.40 | -55 °C bis 150 °C | PPM/°C | 60,60,70 | ||||||||||||
Dielektrische Konstante 4,60 ̊6.15 | -55 °C bis 150 °C | PPM/°C | 50,50,60 | |||||||||||||
Dielektrische Konstante 6,16 ∙ 11.0 | -55 °C bis 150 °C | PPM/°C | 40,40,55 | |||||||||||||
Dielektrische Konstante 11,1 ̇ 16.0 | -55 °C bis 150 °C | PPM/°C | 40,40,50 | |||||||||||||
Dielektrische Konstante 16,1 ̇ 25.0 | -55 °C bis 150 °C | PPM/°C | 35,35,40 | |||||||||||||
Absorption von Wasser | 20 ± 2 °C, 24 Stunden | % | ≤ 001 | |||||||||||||
Langfristige Betriebstemperatur | Hoch-Niedrigtemperatur-Kammer | °C | -100 °C bis 150 °C | |||||||||||||
Materialzusammensetzung | PolyphenylenOxid, Keramik, gepaart mit ED Kupferfolie. | |||||||||||||||
Die Daten zur Dichte und Wärmeleitfähigkeit für Materialien mit unterschiedlichen Dielektrikkonstanten sind wie folgt: | ||||||||||||||||
Produktmerkmale | Einheit | Dielektrische Konstante | ||||||||||||||
3.0 | 4.4 | 6.0 | 6.15 | 9.6 | 10.2 | 11.0 | 16.0 | 20.0 | 22.0 | 25.0 | ||||||
Dichte | G/cm3 | 1.69 | 1.89 | 2.1 | 2.12 | 2.26 | 2.33 | 2.40 | 2.76 | 2.73 | 2.77 | 2.94 | ||||
Wärmeleitfähigkeit | W/(M.K) | 0.40 | 0.44 | 0.55 | 0.55 | 0.65 | 0.67 | 0.70 | 0.80 | 0.85 | 0.90 | 1.0 |
Anwendungen des PCB TP1020
Die Vielseitigkeit der TP1020-PCB macht sie für eine Vielzahl von Hightech-Anwendungen geeignet:
1. Globale Satellitennavigationssysteme: Die hohe Frequenzfähigkeit und die geringen Verlustmerkmale machen den TP1020 ideal für Präzisionsnavigationssysteme.
2. Raketengetriebene Systeme: Die Zuverlässigkeit und Leistung der PCB unter extremen Bedingungen sind für militärische Anwendungen von entscheidender Bedeutung, bei denen ein Ausfall keine Option ist.
3. Sicherungstechnologie: Die TP1020-PCB unterstützt die für moderne Sicherungssysteme erforderlichen komplexen Schaltkreise und sorgt für zuverlässige Detonationsmechanismen.
4. Miniaturisierte Antennen: Mit seinem kompakten Design und seiner Hochfrequenzleistung ist der TP1020 ideal für die Entwicklung von miniaturisierten Antennen geeignet, die in verschiedenen Kommunikationsgeräten verwendet werden.
Qualitätssicherung
Unser Engagement für Qualität spiegelt sich in der Einhaltung des IPC-Klasse-2-Standards für die TP1020-PCB wider.Sicherstellung der Erfüllung von Branchenanforderungen an Leistung und ZuverlässigkeitDie 100% elektrische Prüfung garantiert, dass jedes versandte PCB frei von Defekten ist, was unseren Kunden Ruhe gibt.
Schlussfolgerung
Die doppelseitige Leiterplatte TP1020 ist mehr als nur eine Leiterplatte. Es ist eine leistungsstarke Lösung, die den hohen Anforderungen der modernen Elektronik entspricht.Mit seinen fortschrittlichen Materialeigenschaften und seiner präzisen Technik, TP1020 PCB ist bereit, Ihre Projekte auf neue Höhen zu heben.
Während wir unsere Angebote weiter erneuern und erweitern, laden wir Sie ein, das Potenzial der TP1020 PCB für Ihr nächstes Projekt zu erforschen.Bitte kontaktieren Sie unser Verkaufsteam oder besuchen Sie unsere Website.
