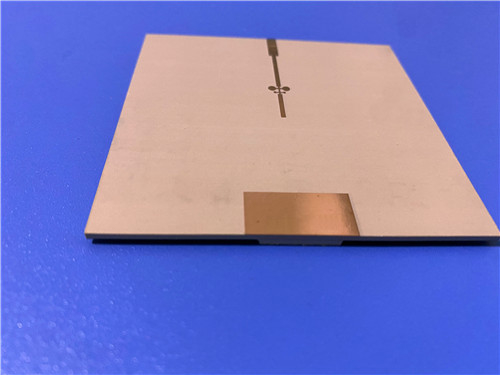

IsoClad 933 PCB 2-Schicht 20mil Elektroless Nickel Immersion Gold Finish

In der Welt der Elektronik steigt die Nachfrage nach innovativen und zuverlässigen Leiterplatten (PCB).mit einer Breite von mehr als 20 mm,, wie konforme Antennen, Radarsysteme und Raketenführungstechnologien.

Materialzusammensetzung

Diese Hochfrequenz-PCB ist aus IsoClad 933-Laminaten hergestellt, die aus nicht gewebten Glasfasern und PTFE-Verbundwerkstoffen bestehen.Diese einzigartige Kombination ermöglicht im Vergleich zu herkömmlichen gewebten Glasfaserlaminaten eine größere Flexibilität und MaßstabstabilitätDie Verwendung längerer Zufallsfasern erhöht die dielektrische Konstante der PCB und macht sie ideal für Hochfrequenzanwendungen.

Technische Spezifikation

- Schichtzahl: 2 Schichten
- Abmessungen des Brettes: 50 mm x 60 mm (± 0,15 mm)
- Mindestspuren: 4/4 Millimeter
- Mindestlochgröße: 0,25 mm
- Fertigplattendicke: 0,8 mm
- Fertiges Kupfergewicht: 1 Unze (1,4 Mil) auf den äußeren Schichten
- Durch Plattierungstärke: 20 μm
- Oberflächenveredelung: Elektroless Nickel Immersion Gold
- Elektrische Prüfung: 100% elektrische Prüfung vor dem Versand

PCB-Stackup

Die IsoClad 933-PCB besteht aus:

- Kupferschicht 1: 35 μm
- IsoClad 933 Kern: 0,787 mm (31 Mil)
- Kupferschicht 2: 35 μm

Diese Konfiguration gewährleistet eine optimale elektrische Leistung und thermische Steuerung, die für Hochfrequenzkreise von entscheidender Bedeutung sind.

Leistungsvorteile

Verbesserte dielektrische Eigenschaften

Die IsoClad 933 PCB verfügt über eine dielektrische Konstante (Dk) von 2,33 bei 10 GHz sowie einen niedrigen Abfallfaktor von 0,0016 bei 10 GHz.die PCB für Anwendungen in Mikrowellen- und HF-Technologien geeignet macht, wo die Aufrechterhaltung der Signalintegrität von entscheidender Bedeutung ist.

Wärmestabilität und Zuverlässigkeit

Mit einem thermischen Koeffizienten von Dk bei -132 ppm/°C und einer dielektrischen Abbruchstärke von mehr als 45 kV ist das IsoClad 933 PCB so konstruiert, dass es Temperaturschwankungen und elektrischer Belastung standhält.Dies gewährleistet eine zuverlässige Leistung in anspruchsvollen Umgebungen.

Flexibilität und Dimensionsstabilität

Die nicht gewebte Glasfaserstruktur macht das IsoClad 933 PCB weniger starr als herkömmliche Materialien und ermöglicht eine einfachere Integration in Designs, die Biegen oder Formen erfordern.Diese Flexibilität ist besonders für konforme Antennen und andere spezielle Anwendungen von Vorteil.

Entflammbarkeit und Sicherheit

Mit einer Entflammbarkeit von UL-94 V0 erfüllt das IsoClad 933 PCB strenge Sicherheitsstandards, so dass es in Anwendungen eingesetzt werden kann, in denen die Feuerfestigkeit unerlässlich ist.

Anwendungen

Die IsoClad 933-PCB ist vielseitig und für eine Vielzahl von fortschrittlichen Anwendungen geeignet, darunter:

- Konforme Antennen: Ideal für Systeme, die Flexibilität und Kompaktheit erfordern.

- Stripline und Microstrip-Schaltkreise: perfekt für die Hochfrequenz-Signalübertragung.

- Raketenlenksysteme: Entwickelt, um den strengen Anforderungen militärischer Anwendungen gerecht zu werden.

- Radar- und elektronische Kriegsführungssysteme: für die Zuverlässigkeit kritischer Verteidigungstechnologien konzipiert.

Qualitätssicherung

Die IsoClad 933-PCB ist nach den Normen der IPC-Klasse 2 hergestellt und garantiert hohe Zuverlässigkeit und Qualität.Sicherstellung, dass jede Einheit den Leistungsvorgaben entspricht.

Schlussfolgerung

Wählen Sie die IsoClad 933 PCB für eine zuverlässige, hochwertige Lösung, die sich in herausfordernden Umgebungen auszeichnet.Dieses PCB ist so konzipiert, dass es Ihre anspruchsvollsten Projekte mit Zuversicht unterstützt..
