In der sich schnell entwickelnden Welt der Technologie ist der Bedarf an leistungsstarken Leiterplatten (PCBs) auf einem allzeit hohen Niveau.ist speziell darauf ausgelegt, die strengen Anforderungen moderner Anwendungen zu erfüllen.
PCB-Konstruktion und Spezifikationen

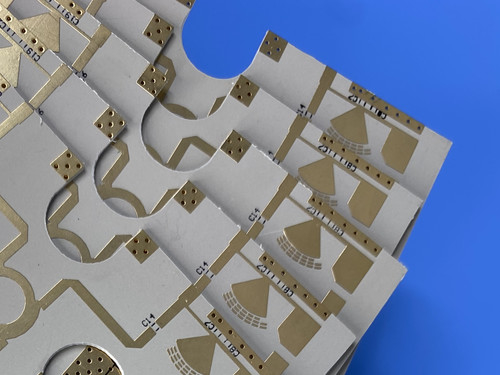

Weiterentwickeltes Material: Rogers RO3006
Das Herzstück dieses PCBs ist Rogers RO3006, ein keramisch gefülltes PTFE-Verbundwerk, das für seine überlegene elektrische und mechanische Stabilität bekannt ist.Dieses Material ist speziell für Hochfrequenzanwendungen ausgelegt, um eine gleichbleibende Leistung über einen Temperatur- und Frequenzbereich hinweg zu gewährleisten.
Technische Spezifikation
Die spezifischen Merkmale dieses 2-schichtigen PCBs sind wie folgt:
- Abmessungen: 76 mm x 52 mm (1 Stück)
- Anzahl der Schichten: 2 Schichten
- Mindestspuren: 5/4 Millimeter
- Mindestgröße des Löchers: 0,35 mm
- Fertigplattendicke: 0,71 mm
- Veredelte Kupfermasse: 1 Unze (1,4 ml) auf den äußeren Schichten
- Durch Plattierungstärke: 20 μm
- Oberflächenveredelung: Elektroless Nickel Immersion Gold (ENIG)
Weiß oben, nichts unten.
Grün oben, nichts unten.
PCB-Stackup
Die Struktur des PCB-Stacks ist wie folgt:
- Kupferschicht 1: 35 μm
- Rogers RO3006 Substrat: 25 mil (0,635 mm)
- Kupferschicht 2: 35 μm
| Eigentum |
RO3006 |
Ausrichtung |
Einheiten |
Die Situation |
Prüfmethode |
| Dielektrische Konstante,ε Prozess |
6.15 ± 0.05 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Geklemmte Streifenlinie |
| Dielektrische Konstante |
6.5 |
Z |
|
8 GHz bis 40 GHz |
Differentielle Phasenlänge Methode |
| Verwüstungsfaktor,tanδ |
0.002 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Thermischer Koeffizient ε |
- 262 |
Z |
ppm/°C |
10 GHz bis 150°C |
IPC-TM-650 2.5.5.5 |
| Dimensionelle Stabilität |
0.27
0.15 |
X
Y |
mm/m |
- Das ist nicht wahr. |
IPC-TM-650 2.2.4 |
| Volumenwiderstand |
105 |
|
MΩ.cm |
- Das ist nicht wahr. |
IPC 2.5.17.1 |
| Oberflächenwiderstand |
105 |
|
MΩ |
- Das ist nicht wahr. |
IPC 2.5.17.1 |
| Zugmodul |
1498
1293 |
X
Y |
MPa |
23°C |
ASTM D 638 |
| Feuchtigkeitsabsorption |
0.02 |
|
% |
D48/50 |
IPC-TM-650 2.6.2.1 |
| Spezifische Wärme |
0.86 |
|
j/g/k |
|
Berechnet |
| Wärmeleitfähigkeit |
0.79 |
|
W/M/K |
50°C |
ASTM D 5470 |
Koeffizient der thermischen Ausdehnung
(-55 bis 288°C) |
17
17
24 |
X
Y
Z |
ppm/°C |
23°C/50% Höchstemperatur |
IPC-TM-650 2.4.4.1 |
| Td |
500 |
|
°C TGA |
|
ASTM D 3850 |
| Dichte |
2.6 |
|
gm/cm3 |
23°C |
ASTM D 792 |
| Stärke der Kupferschalen |
7.1 |
|
Ich bin hier. |
1 Unze, EDC nach dem Schwimmen |
IPC-TM 2.4.8 |
| Entflammbarkeit |
V-0 |
|
|
|
UL 94 |
| Bleifreies Verfahren kompatibel |
- Ja, das ist es. |
|
|
|
|
Wesentliche Merkmale und Vorteile
Außergewöhnliche elektrische Eigenschaften
Rogers RO3006 verfügt über eine dielektrische Konstante von 6,15 ± 0,15 bei 10 GHz sowie einen niedrigen Ablösungsfaktor von 0.002Diese Eigenschaften sorgen für einen minimalen Signalverlust und eine hohe Effizienz, was es für Hochfrequenzanwendungen ideal macht.
Mechanische Stabilität
Der geringe Wärmeausdehnungskoeffizient (CTE) des Materials entspricht dem von Kupfer und fördert zuverlässige Oberflächenbaugruppen.Diese Eigenschaft ist besonders für Anwendungen, die an Temperaturschwankungen anfällig sind, von Vorteil, die eine ausgezeichnete Dimensionsstabilität gewährleistet.
Kosteneffiziente Fertigung
Wir bieten Lösungen für Prototypen, kleine Chargen und Massenfertigung.Bereitstellung wirtschaftlicher Laminatpreise ohne Beeinträchtigung der QualitätDiese Vielseitigkeit macht sie zu einer idealen Wahl für Prototypen sowie kleine und große Produktionen.
Typische Anwendungen
Dieses 2-Schicht-PCB RO3006 ist vielseitig und für verschiedene Anwendungen geeignet, darunter:
- Automobilradarsysteme: Verbesserung der Sicherheitsmerkmale und Navigationsfähigkeiten.
- Mobiltelekommunikation: In Leistungsverstärkern und Antennen zur effizienten Kommunikation verwendet.
- Global Positioning Systems (GPS): Bereitstellung zuverlässiger Leistungen in der Satellitenkommunikation.
- Drahtlose Kommunikation: Ideal für Patch-Antennen, die eine nahtlose Verbindung ermöglichen.
- Fernzählerleser: Erleichterung der genauen Datenübertragung im Versorgungswesen.
Globale Verfügbarkeit und Normenkonformität
Dieses leistungsstarke PCB ist weltweit lieferbar und entspricht den IPC-Klasse-2-Standards.Diese Zertifizierung garantiert, dass unser Produkt den Anforderungen der Branche an Zuverlässigkeit und Qualität entspricht, um sicherzustellen, dass Sie ein erstklassiges PCB für Ihre Projekte erhalten.
Schlussfolgerung
Abschließend möchte ich sagen, dass diese neu ausgelieferte 2-Schicht-PCB aus Rogers RO3006 für eine Vielzahl von Hochfrequenz-Anwendungen geeignet ist.mechanische Stabilität, und kostengünstige Fertigung, zeichnet sich als zuverlässige Lösung für Ingenieure und Designer gleichermaßen aus.
Erhöhen Sie Ihre elektronischen Entwürfe mit unseren fortschrittlichen RO3006 PCBs, die für außergewöhnliche Leistung und Zuverlässigkeit in anspruchsvollen Anwendungen entwickelt wurden.
