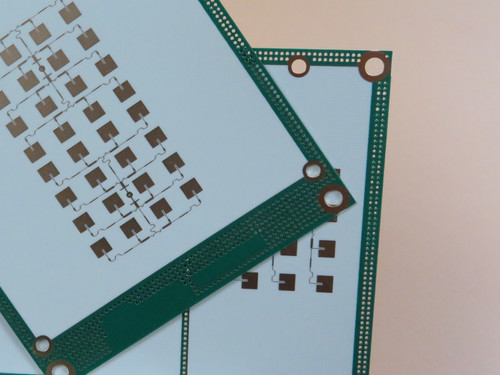

RO3003 PCB 2-Schicht 5mil Immersion Gold HF-Leiterplatten

In der sich schnell entwickelnden Elektroniklandschaft ist die Nachfrage nach leistungsstarken Leiterplatten (PCBs) auf einem allzeit hohen Niveau.aus Rogers RO3003-Material hergestellt, steht an der Spitze dieser Technologie, speziell für Anwendungen entwickelt, die Zuverlässigkeit, Präzision und Hochfrequenzleistung erfordern.In diesem Artikel werden die Feinheiten unseres neuesten Angebots untersucht., in dem seine Konstruktion, Vorteile, Anwendungen und die einzigartigen Vorteile, die ihn auf dem wettbewerbsorientierten Markt unterscheiden, beschrieben werden.

PCB-Konstruktion und Spezifikationen

Material und Schichten
Die Grundlage dieses PCB liegt in der Verwendung von Rogers RO3003, einem keramisch gefüllten PTFE-Verbundwerkstoff, der für seine Stabilität und Leistung in Hochfrequenzanwendungen bekannt ist.Die Platte verfügt über eine 2-Schicht starre Konstruktion, mit den Abmessungen 69,25 mm x 92,45 mm, ist kompakt und zugleich leistungsfähig genug, um unterschiedliche Anwendungsbedürfnisse zu erfüllen.

Die PCB-Stapelung ist wie folgt:


- Kupferschicht 1: 35 μm
- Rogers RO3003 Substrat: 5 mm
- Kupferschicht 2: 35 μm

Präzisionsspezifikationen
Dieses PCB ist mit hoher Präzision konstruiert und bietet:


- Mindestspuren: 5/5 Millimeter.
- Mindestgröße des Löchers: 0,2 mm
- Endplattendicke: 0,2 mm
- Fertiges Kupfer Gewicht: 1 Unze (1,4 Mil) auf den äußeren Schichten
- Durch Plattierungstärke: 20 μm
- Oberflächenveredelung: Immersion Gold

Mit 100% elektrischen Tests vor dem Versand stellen wir sicher, dass jedes Board strenge Qualitätsstandards erfüllt und bereit ist, zuverlässig im Feld zu arbeiten.

Vorteile von Rogers RO3003 Material

Stabilität und Leistung
Eines der charakteristischen Merkmale des Rogers RO3003 ist seine hervorragende Stabilität der dielektrischen Konstante (Dk) über einen Temperatur- und Frequenzbereich.

Diese Eigenschaft ist für Anwendungen von entscheidender Bedeutung, die eine gleichbleibende Leistung verlangen, wie beispielsweise Radarsysteme für Fahrzeuge mit 77 GHz und fortschrittliche drahtlose Kommunikationstechnologien.einschließlich der 5G-Infrastruktur.

- Dielektrische Konstante: 3 ± 0,04 bei 10 GHz/23°C


- Dissipationsfaktor: 0,001 bei 10 GHz/23°C


- Thermische Stabilität: Td > 500°C


- Feuchtigkeitsabsorption: 0,04%

Diese Eigenschaften machen RO3003 zu einer idealen Wahl für Anwendungen, bei denen geringer dielektrischer Verlust und ausgezeichnete mechanische Eigenschaften bei unterschiedlichen Temperaturen erforderlich sind.

Mechanische Eigenschaften
Dieses PCB verfügt über einen geringen Wärmeausdehnungskoeffizienten (CTE), der dem von Kupfer nahe kommt.mit einer Breite von mehr als 20 mm,Die einheitlichen mechanischen Eigenschaften über eine Reihe von dielektrischen Konstanten erleichtern auch die Konstruktion von mehrschichtigen Platten, was die Vielseitigkeit im Schaltkreisdesign erhöht.

Anwendungen

Unsere 2-Schicht-PCB RO3003 ist für mehrere wichtige Anwendungen ausgerichtet:


- Automobilradar: Für Systeme, die für Sicherheit und Navigation einen Hochfrequenzbetrieb erfordern.


- Telekommunikation: Leistungsverstärker und Antennen in Mobilfunksystemen profitieren von den geringverlustreichen Eigenschaften dieser PCB.


- Satellitenkommunikation: Seine Leistung ist für GPS-Antennen und Direktübertragungssatelliten von entscheidender Bedeutung und sorgt für eine zuverlässige Datenübertragung.


- Drahtlose Kommunikation: Ideal für Patch-Antennen und Fernzählerleser.

Weltweite Verfügbarkeit

Diese hochentwickelte PCB ist weltweit lieferbar und entspricht den IPC-Klasse-2-Standards, die gewährleisten, dass sie die in verschiedenen industriellen Anwendungen erwartete Qualität und Zuverlässigkeit erfüllt.Unser Engagement für Exzellenz sorgt dafür, dass Sie ein Produkt erhalten, das nicht nur Ihren Erwartungen entspricht, sondern sie auch übertrifft..

Schlussfolgerung

Zusammenfassend kann man sagen, dass unser neu ausgeliefertes 2-Schicht-PCB aus Rogers RO3003 mehr ist als nur ein Leiterplatte; es ist ein leistungsfähiges Werkzeug, das auf die Herausforderungen der modernen Elektronik zugeschnitten ist.Mit seinen hervorragenden MaterialeigenschaftenDiese PCB ist bereit, die nächste Generation von Hochfrequenztechnologien zu unterstützen.

Wählen Sie unsere RO3003 PCB für Ihr nächstes Projekt und erleben Sie den Unterschied, den hochwertige Materialien und Handwerkskunst machen können.Kontaktieren Sie uns noch heute und lassen Sie uns Ihnen helfen, Ihre Ziele zu erreichen..
