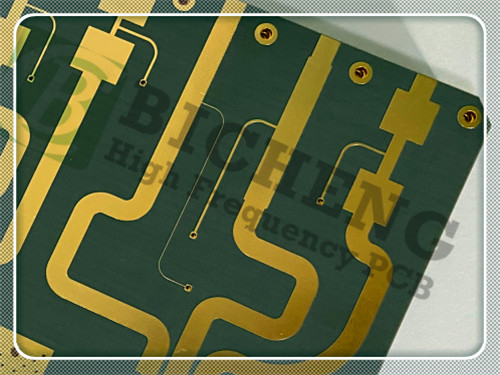

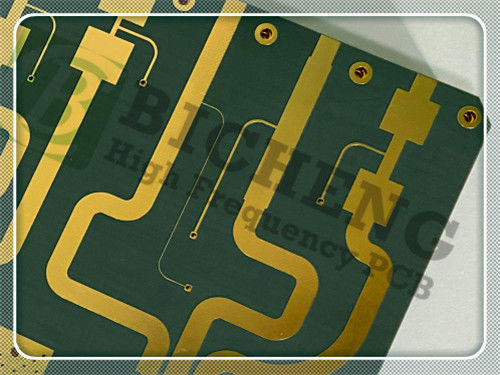

20ml TLY-5 PCB-Zwei-Schicht-Schaltkreise mit Immersionsgold

In der sich rasch entwickelnden Technologiewelt steigt die Nachfrage nach Hochleistungs-Leiterplatten (PCBs) kontinuierlich.Die TLY-5 Doppelschicht-Rigid PCB wurde als hochmoderne Lösung eingeführt, speziell entwickelt, um die strengen Anforderungen von Automobilradar- und Telekommunikationsanwendungen zu erfüllen.und Anwendungen von TLY-5 PCB, die für Ingenieure, Hersteller und Entscheidungsträger wertvolle Erkenntnisse liefern.

Einführung in TLY-5
Das TLY-5-Laminat besteht aus leichtgewichtigem Gewebe aus Glasfaser, wodurch die Dimensionsstabilität im Vergleich zu herkömmlichen PTFE-Verbundwerkstoffen mit gehackter Faser deutlich verbessert wird.Diese gewebte Struktur liefert ein mechanisch stabiles Laminat, so dass es für Produktionsumgebungen mit hohem Volumen geeignet ist. Mit einem geringen Abfallfaktor eignet sich das TLY-5 besonders gut für Anwendungen im Automobilradar, das für den Betrieb bei 77 GHz entwickelt wurde.mit einer Leistung von mehr als 100 W und einer Leistung von mehr als 100 W.

Wesentliche Merkmale
Die TLY-5-PCB verfügt über mehrere fortschrittliche Funktionen, die sie vom Markt unterscheiden:

Dielektrische Konstante: Das Laminat weist eine dielektrische Konstante von 2,2 mit einer engen Toleranz von 0,02 bei 10 GHz / 23 °C auf.Diese Konsistenz gewährleistet eine zuverlässige Signalintegrität in einer Reihe von Anwendungen.


Verlusttangent: Eine außergewöhnlich geringe Verlusttangent von 0,0009 bei 10 GHz minimiert den Energieverlust und erhöht die Gesamteffizienz bei Hochfrequenzbetrieben.


Dichte: Mit einem spezifischen Gewicht von 2,19 g/cm3 vereint das Material leichte Eigenschaften mit robuster mechanischer Festigkeit.


Feuchtigkeitsabsorption: Die Feuchtigkeitsabsorptionsrate beträgt nur 0,02% und gewährleistet Stabilität und Zuverlässigkeit unter unterschiedlichen Umgebungsbedingungen.


Koeffizient der thermischen Ausdehnung (CTE): Die CTE-Werte von 26 ppm/°C in der X-Achse, 15 ppm/°C in der Y-Achse und 217 ppm/°C in der Z-Achse tragen zur thermischen Stabilität des PCB bei.

Vorteile
Die TLY-5-PCB bietet eine Vielzahl von Vorteilen und ist somit eine ausgezeichnete Wahl für verschiedene Anwendungen:

Dimensional stabil: Die gewebte Glasfaserstruktur ermöglicht eine verbesserte mechanische Stabilität und stellt sicher, dass das PCB seine Abmessungen unter verschiedenen Bedingungen beibehält.


Niedrigster Dissipationsfaktor: Diese Eigenschaft führt zu einer verbesserten Signalübertragungseffizienz, die es für Hochfrequenzanwendungen ideal macht.


Niedrige Feuchtigkeitsabsorption: Die minimale Feuchtigkeitsabsorption erhöht die Haltbarkeit und Leistungsfähigkeit der PCB in feuchten Umgebungen.


Hohe Kupferschalenfestigkeit: Diese Eigenschaft sorgt für starke Verbindungen und trägt zur Zuverlässigkeit und Langlebigkeit des PCB bei.


Einheitliche dielektrische Konstante: Konsistente dielektrische Eigenschaften führen zu zuverlässigen Leistungen in einem breiten Frequenzbereich, was für Präzisionsanwendungen unerlässlich ist.

PCB-Konstruktion und Spezifikationen
Dieses 2-Schicht-Rigid-PCB ist mit sorgfältiger Liebe zum Detail gefertigt:

Stack-up: Das PCB besteht aus zwei Kupferschichten (je 35 μm), die einen TLY-5-Kern umgeben, der 0,508 mm (20 mil) misst.


Abmessungen der Platten: Die Abmessungen sind auf 175 mm x 170 mm mit einer Toleranz von ±0,15 mm festgelegt, wodurch eine präzise Integration in verschiedene Designs möglich ist.


Mindestspuren- und -räume: Die Spezifikationen erlauben eine Mindestspuren- und -räume von 9/12 mils, die für Hochdichte-Schaltkreis-Layouts geeignet sind.


Mindestlochgröße: Eine Mindestlochgröße von 0,3 mm unterstützt eine Vielzahl von Komponentenarten und erleichtert vielseitige Konstruktionsmöglichkeiten.


Endstärke: Die Endplatte hat eine Dicke von 0,6 mm und ein äußeres Kupfergewicht von 1,4 ml.


Oberflächenabschluss: Immersionsgold wird aufgetragen, um eine hervorragende elektrische Leitfähigkeit und Schutz vor Umweltfaktoren zu gewährleisten.


Seidenschirm und Lötmaske: Es wird keine Seidenschirm- oder Lötmaske aufgetragen, wodurch eine saubere und ungehinderte Oberfläche für die Montage geschaffen wird.


Prüfung: Vor dem Versand wird ein strenges 100% elektrisches Prüfverfahren durchgeführt, um sicherzustellen, dass jede Platte strenge Leistungskriterien erfüllt.

Qualitätssicherung
Die TLY-5-PCB entspricht den IPC-Klasse-2-Standards, die eine hohe Qualität und Zuverlässigkeit gewährleisten.Diese Verpflichtung zur Qualitätskontrolle minimiert das Risiko von Ausfällen auf dem Feld und erhöht die Kundenzufriedenheit.

Typische Anwendungen
Die Vielseitigkeit des TLY-5 PCB macht es für eine Vielzahl von Anwendungen geeignet, darunter:

Automobilradar: Ideal für fortschrittliche Fahrerassistenzsysteme (ADAS) und andere Fahrzeugsicherheitstechnologien, die zuverlässige Hochfrequenzleistung erfordern.


Satelliten-/Zellkommunikation: Unterstützt effektiv Hochfrequenzkommunikationssysteme und sorgt für stabile Verbindungen und Datenübertragung.


Leistungsverstärker: Verbessert die Leistung bei HF-Anwendungen und bietet die notwendige Zuverlässigkeit für kritische Systeme.
LNB, LNA, LNC: Wirksam für Geräuscharme Anwendungen in der Satellitenkommunikation und trägt zur Verbesserung der Signalqualität bei.


Luft- und Raumfahrt: Erfüllt strenge Standards für Zuverlässigkeit und Leistung bei anspruchsvollen Luft- und Raumfahrtanwendungen.
Ka-, E- und W-Band-Anwendungen: Unterstützt Spitzentechnologien in Telekommunikations- und Radarsystemen.

Schlussfolgerung
Die TLY-5 2-Schicht-Rigid-PCB stellt einen bedeutenden Fortschritt in der PCB-Technologie dar, da sie hohe Leistungsmerkmale mit nachgewiesener Zuverlässigkeit und Kosteneffizienz kombiniert.Seine robusten elektrischen Eigenschaften, ausgezeichnete Dimensionsstabilität und Kompatibilität mit Standardherstellungsprozessen machen es zu einer idealen Wahl für moderne elektronische Anwendungen.Da die Nachfrage nach innovativen Lösungen weiter steigt,, zeichnet sich die TLY-5-PCB als zuverlässige Option aus, die den Herausforderungen der heutigen anspruchsvollen Konstruktionen gerecht wird.Investitionen in diese PCB verbessern nicht nur die Leistung, sondern sorgen auch für langfristige Zufriedenheit für Ingenieure und ihre Projekte.
