MOQ: | 1 Stück |
Preis: | USD9.99-99.99/PCS |
Standardverpackung: | Staubsack+Karton |
Lieferfrist: | 8-9 Arbeitstage |
Zahlungsmethode: | T/T |
Lieferkapazität: | 5000 Stück pro Monat |
Einführung in RT/Duroid 5880
Das RT/Duroid 5880 ist ein Hochfrequenz-Laminat, das PTFE mit Glasmikrofasern kombiniert.die eine unvergleichliche Gleichheit der dielektrischen Konstante in verschiedenen Platten bietetDie zufällig ausgerichteten Mikrofasern tragen zu dieser Gleichförmigkeit bei und gewährleisten eine gleichbleibende Leistung in einem breiten Frequenzbereich.RT-Duroid 5880 ist besonders wirksam für Anwendungen, die sich über das Ku-Band hinaus erstrecken, so daß es ein wesentlicher Bestandteil moderner elektronischer Konstruktionen ist.
Wesentliche Merkmale
Das RT/Duroid 5880 PCB zeichnet sich durch mehrere bemerkenswerte Merkmale aus:
Dielektrische Konstante: Ein konstanter Wert von 2.2, mit einer geringen Toleranz von 0,02 bei 10 GHz / 23°C, sorgt für eine zuverlässige Signalverbreitung.
Dissipationsfaktor: Ein außergewöhnlich niedriger Dissipationsfaktor von 0,0009 bei 10 GHz minimiert den Energieverlust und erhöht die Effizienz von Hochfrequenzkreisen.
Temperaturkoeffizient der dielektrischen Konstante (TCDk): Mit einem TCDk von -125 ppm/°C hält das PCB eine stabile Leistung über einen Temperaturbereich hinweg.
Feuchtigkeitsabsorption: Eine geringe Feuchtigkeitsabsorptionsrate von nur 0,02% macht dieses PCB ideal für Feuchtigkeitsumgebungen und verhindert den Abbau im Laufe der Zeit.
Isotropische Eigenschaften: Das PCB weist ein isotropisches Verhalten auf, mit einem Koeffizienten der thermischen Expansion (CTE) von 31 ppm/°C entlang der X-Achse, 48 ppm/°C entlang der Y-Achse und 237 ppm/°C entlang der Z-Achse.
NT1 Verbrennungsmitteleinheiten | ||||||
Eigentum | USE-Fahrzeug | Ausrichtung | Einheiten | Die Situation | Prüfmethode | |
Dielektrische Konstante,ε Prozess | 2.20 2.20 ± 0,02 Spek. |
Z | N/A | C24/23/50 C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
Dielektrische Konstante | 2.2 | Z | N/A | 8 GHz bis 40 GHz | Differentielle Phasenlänge Methode | |
Verwüstungsfaktor,tanδ | 0.0004 0.0009 |
Z | N/A | C24/23/50 C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
Thermischer Koeffizient ε | - 125 | Z | ppm/°C | -50°C bis 150°C | IPC-TM-650 2.5.5.5 | |
Volumenwiderstand | 2 x 107 | Z | Mohm cm | C/96/35/90 | ASTM D 257 | |
Oberflächenwiderstand | 3 x 107 | Z | - Was ist los? | C/96/35/90 | ASTM D 257 | |
Spezifische Wärme | 0.96(0.23) | N/A | j/g/k (cal/g/c) |
N/A | Berechnet | |
Zugmodul | Prüfung bei 23°C | Prüfung bei 100°C | N/A | MPa (kpsi) | Eine | ASTM D 638 |
1070(156) | 450 ((65) | X | ||||
860(125) | 380 ((55) | Y | ||||
Der höchste Stress | 29(4.2) | 20(2.9) | X | |||
27(3.9) | 18(2.6) | Y | ||||
Die ultimative Belastung | 6 | 7.2 | X | % | ||
4.9 | 5.8 | Y | ||||
Kompressionsmodul | 710(103) | 500(73) | X | MPa (kpsi) | Eine | ASTM D 695 |
710(103) | 500(73) | Y | ||||
940(136) | 670(97) | Z | ||||
Der höchste Stress | 27(3.9) | 22(3.2) | X | |||
29(5.3) | 21(3.1) | Y | ||||
52(7.5) | 43(6.3) | Z | ||||
Die ultimative Belastung | 8.5 | 8.4 | X | % | ||
7.7 | 7.8 | Y | ||||
12.5 | 17.6 | Z | ||||
Feuchtigkeitsabsorption | 0.02 | N/A | % | 0.62" ((1.6mm) D48/50 | ASTM D 570 | |
Wärmeleitfähigkeit | 0.2 | Z | W/m/k | 80°C | ASTM C 518 | |
Koeffizient der thermischen Ausdehnung | 31 48 237 |
X Y Z |
ppm/°C | 0-100°C | IPC-TM-650 2.4.41 | |
Td | 500 | N/A | °C TGA | N/A | ASTM D 3850 | |
Dichte | 2.2 | N/A | gm/cm3 | N/A | ASTM D 792 | |
Kupferschalen | 31.2(5.5) | N/A | (N/mm) | 1 oz ((35 mm) EDC-Folien nach dem Schwimmen des Löters |
IPC-TM-650 2.4.8 | |
Entflammbarkeit | V-0 | N/A | N/A | N/A | UL 94 | |
Bleifreies Verfahren kompatibel | - Ja, das ist es. | N/A | N/A | N/A | N/A |
Vorteile
Die RT/Duroid 5880 PCB bietet zahlreiche Vorteile, die ihre Attraktivität für verschiedene Anwendungen erhöhen:
Einheitliche elektrische Eigenschaften: Eine gleichbleibende elektrische Leistung wird über einen breiten Frequenzbereich hinweg erzielt, wodurch die Zuverlässigkeit bei anspruchsvollen Anwendungen gewährleistet wird.
Bearbeitbarkeit: Das Material kann leicht geschnitten, geschnitten und bearbeitet werden, was Flexibilität bei Design- und Herstellungsprozessen ermöglicht.
Chemische Beständigkeit: Die Beständigkeit gegen Lösungsmittel und Reagenzien, die typischerweise bei der Herstellung von PCB verwendet werden, erhöht die Haltbarkeit und Langlebigkeit.
Ideal für feuchte Umgebungen: Die geringe Feuchtigkeitsabsorptionsrate macht sie für Anwendungen in feuchten Umgebungen geeignet, in denen andere Materialien versagen können.
Nachgewiesene Zuverlässigkeit: RT/duroid 5880, das als etabliertes Material anerkannt ist, ist bekannt für seinen geringen elektrischen Verlust unter verstärkten PTFE-Materialien.

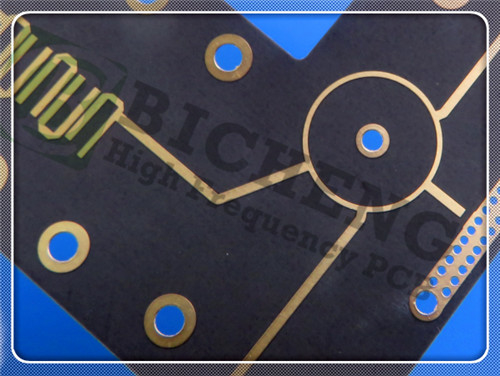

PCB-Konstruktion und Spezifikationen
Die RT/Duroid 5880 2-Schicht starre Leiterplatte ist mit Präzision und Liebe zum Detail konstruiert:
Stackup: Die Leiterplatte besteht aus zwei Kupferschichten (je 35 μm), die einen RT/Duroid 5880-Kern umfassen, der 0,254 mm (10 mil) misst.
Abmessungen der Platten: Die Abmessungen sind auf 50 mm x 45 mm mit einer Toleranz von ±0,15 mm festgelegt, wodurch die Integration in verschiedene Konstruktionen erleichtert wird.
Mindestspuren und -raum: Eine Mindestspuren- und -raumdichte von 5/4 Millimeter ermöglicht eine hohe Dichte von Entwürfen, ohne die Leistung zu beeinträchtigen.
Mindestlochgröße: Eine Mindestlochgröße von 0,2 mm ermöglicht eine Vielzahl von Komponenten.
Fertigdicke: Die Fertigplatte ist 0,4 mm dick, mit einem äußeren Kupfergewicht von 1,4 ml.
Oberflächenabschluss: Immersionsgold wird aufgetragen, wodurch eine hervorragende elektrische Leistung und ein Schutz vor Umweltfaktoren gewährleistet werden.
Seidenmaske und Lötmaske: Die obere Seidenmaske ist in Weiß gedruckt, während die obere Lötmaske mattgrün ist; keine untere Seidenmaske oder Lötmaske ist enthalten.
Vias: Die PCB umfasst insgesamt 42 Vias, mit Kupferfüllung auf benannten IC-Pads.
Prüfung: Vor dem Versand wird eine strenge 100% ige elektrische Prüfung durchgeführt, um Funktionalität und Zuverlässigkeit zu gewährleisten.
Qualitätssicherung
Um hohe Standards aufrechtzuerhalten, entspricht das RT/duroid 5880 PCB den IPC-Klasse-2-Qualitätsnormen.Dieses Qualitätsversprechen stellt sicher, dass die Kunden ein Produkt erhalten, das strengen Leistungsanforderungen entspricht.
Typische Anwendungen
Dieses PCB ist für eine Reihe von Anwendungen geeignet, darunter:
Breitbandantennen für kommerzielle Fluggesellschaften
Mikrostrip- und Stripline-Schaltkreise
Millimeterwellenanwendungen
Radarsysteme
Führungssysteme
Digitale Funkantennen von Punkt zu Punkt
Die RT/Duroid 5880 2-Layer Rigid PCB ist eine leistungsstarke, zuverlässige Lösung, die den hohen Anforderungen moderner elektronischer Anwendungen gerecht wird.
