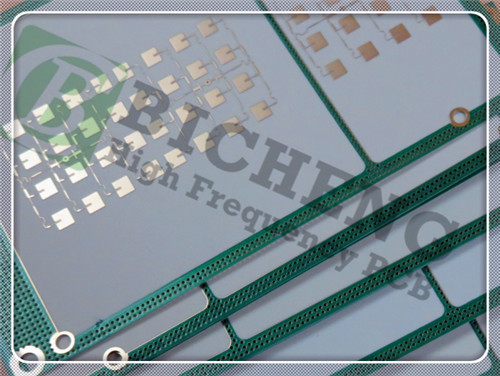

Doppelseitige RO4830 PCB 9,4 Mil Immersion Silber starre Schaltkreise

Einführung in Rogers RO4830
Das Rogers RO4830 ist ein Hochfrequenz-Laminat, das speziell entwickelt wurde, um die Herausforderungen bei preissensiblen Anwendungen zu bewältigen, insbesondere im Frequenzbereich 76-81 GHz,Mit einer dielektrischen Konstante von 3,2 bei 77 GHz bietet es im Vergleich zu herkömmlichen PTFE-gewebten Glaslaminaten eine überlegene Leistung.Der Einsatz von LoPro umgekehrt behandelten Kupferfolien trägt zu einem beeindruckenden Einsatzverlust von nur 2.2 dB pro Zoll bei 77 GHz, was es zu einer idealen Wahl für anspruchsvolle HF-Anwendungen macht.

Wesentliche Merkmale
Der Rogers RO4830 bietet mehrere Besonderheiten, die ihn von anderen Materialien unterscheiden:

Dielektrische Konstante (Dk): Mit einem Wert von 3,24 bei 77 GHz sorgt die RO4830 für eine stabile elektrische Leistung über einen Frequenzbereich hinweg.


Dissipationsfaktor: Ein niedriger Dissipationsfaktor von 0,0033 bei 10 GHz minimiert den Signalverlust und erhöht die Gesamtleistung des Stromkreises.


Thermische Stabilität: Das Material weist einen thermischen Koeffizienten der dielektrischen Konstante von -30 ppm/°C auf und gewährleistet eine gleichbleibende Leistung unter unterschiedlichen Temperaturbedingungen.


Flammschutz: Die UL 94 V-0-Klassifizierung zeigt eine ausgezeichnete Flammfestigkeit an und trägt so zu einer hohen Sicherheit bei verschiedenen Anwendungen bei.


Optimierte Materialzusammensetzung: Ein fortschrittliches Kompositsystem aus Füllstoff, Harz und Glas verbessert die elektrischen und mechanischen Eigenschaften des PCB.

Vorteile des Rogers RO4830 PCB
Das Rogers RO4830 PCB ist so konzipiert, dass es Herstellern und Designern gleichermaßen eine Reihe von Vorteilen bietet:

Kosteneffizienz: Im Vergleich zu PTFE-Laminat-Optionen reduziert der RO4830 die Gesamtherstellungskosten erheblich und ist somit eine attraktive Wahl für budgetbewusste Projekte.


Oxidationsbeständigkeit: Die in der RO4830 verwendeten Materialien sind sehr oxidationsbeständig und sorgen für Langlebigkeit und Zuverlässigkeit unter verschiedenen Umweltbedingungen.


Verbesserte Bohrleistung: Die PCB unterstützt eine gute Laserbohrleistung, wodurch eine präzise Herstellung und einheitliche Ergebnisse auf der gesamten Platte ermöglicht werden.


Nahtlose Integration: Der RO4830 kann mit Standard-FR-4-Verfahren hergestellt werden, was ihn für mehrschichtige Bretterkonstruktionen geeignet macht, die oft FR-4-Schichten enthalten.

PCB-Konstruktion und Spezifikationen
Diese 2-Schicht starre Leiterplatte verfügt über eine gut definierte Konstruktion, die den Industriestandards folgt:

Stackup: Der Stackup besteht aus zwei Schichten: 35 μm Kupfer, gefolgt von einem 0,24 mm (9,4 mil) großen Kern aus Rogers RO4830-Material und einer weiteren 35 μm großen Kupferschicht.


Die PCB misst 50,1 mm x 78,3 mm mit einer Toleranz von ±0,15 mm, was eine präzise Integration in verschiedene Anwendungen ermöglicht.


Mindestspuren- und -räume: Die Spezifikationen enthalten eine Mindestspuren- und -räume von 5/7 mils, die eine hohe Dichte gewährleisten, ohne die Leistung zu beeinträchtigen.


Fertigdicke: Die Fertigplatte ist 0,4 mm dick, mit einem äußeren Kupfergewicht von 1,4 ml.


Oberflächenabschluss: Eine Vertiefungssilberoberfläche wird aufgebracht, die eine ausgezeichnete Leitfähigkeit und Schutz vor Umweltfaktoren bietet.

Qualitätssicherung
Um eine hohe Zuverlässigkeit zu gewährleisten, entspricht jede Leiterplatte den IPC-Klasse-2-Qualitätsstandards.Sicherstellung, dass nur voll funktionsfähige Produkte den Kunden erreichenDiese Verpflichtung zur Qualität minimiert nicht nur das Risiko von Feldfehlern, sondern erhöht auch die Kundenzufriedenheit.

Typische Anwendungen
76-81 GHz Automotive Radar Sensoren: Das PCB ist ideal für moderne Anwendungen im Automobilbereich geeignet und bietet eine kritische Leistung in der Radar-Sensing-Technologie.

Dieses Rogers RO4830 2-Schicht-Rigid-PCB ist eine zuverlässige, leistungsstarke Lösung, die auf die Anforderungen fortschrittlicher elektronischer Anwendungen zugeschnitten ist.
