Wir präsentieren die RO3203 High Frequency Circuit PCB, entwickelt für eine überlegene Leistung in anspruchsvollen Anwendungen.für ihre außergewöhnliche elektrische Leistung und mechanische Stabilität bekanntMit einer dielektrischen Konstante von 3,02 und einem Verlustfaktor von nur 0.0016, ist dieses PCB für Hochfrequenzumgebungen von über 40 GHz ausgelegt.
Wesentliche Merkmale
Hochleistungsmaterial: aus PTFE-Verbundwerkstoffe mit Rogers RO3203 aus Keramik gefüllt, um ein robustes und zuverlässiges Design zu gewährleisten.
Ausgezeichnete dielektrische Eigenschaften: Dielektrische Konstante von 3,02 ± 0,04 bei 10 GHz und niedriger Verlustfaktor von 0,0016 bei 10 GHz, ideal für Hochfrequenzanwendungen.
Wärmestabilität: Widerstandsfähigkeit bei Temperaturen über 500 °C und Wärmeleitfähigkeit von 0,87 W/mK.
Niedriger thermischer Expansionskoeffizient: Vergleichbar mit Kupfer, um eine zuverlässige Leistung bei Hybridkonstruktionen zu gewährleisten.
Bleifreie Kompatibilität: Entspricht modernen Umweltnormen, einschließlich der Entflammbarkeit 94V-0.
| RO3203 Typischer Wert |
| Eigentum |
RO3203 |
Ausrichtung |
Einheiten |
Die Situation |
Prüfmethode |
| Dielektrische Konstante,ε Prozess |
30,02 ± 0.04 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Verwüstungsfaktor,tanδ |
0.0016 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Wärmeleitfähigkeit |
0.47 (3.2) |
|
W/mK |
Schwimmen bei 100°C |
ASTM C518 |
| Volumenwiderstand |
107 |
|
MΩ.cm |
Eine |
ASTM D257 |
| Oberflächenwiderstand |
107 |
|
MΩ |
Eine |
ASTM D257 |
| Dimensionelle Stabilität |
0.08 |
X, Y |
mm/m +E2/150 |
nach dem Ätzen |
IPC-TM-650 2.4.3.9 |
| Zugmodul |
|
X und Y |
KPSI |
NT1 die |
ASTM D638 |
| Flexuralmodul |
400 300 |
X und Y |
KPSI |
Eine |
ASTM D790 |
| Zugfestigkeit |
12.5 13 |
X und Y |
KPSI |
NT1 die |
ASTM D638 |
| Flexuralstärke |
9 8 |
X und Y |
KPSI |
Eine |
ASTM D790 |
| Moiseure Absorption |
< 01 |
|
% |
D24/23 |
IPC-TM-650 2.6.2.1 |
| Koeffizient der thermischen Ausdehnung |
58 13 |
Z X,Y |
ppm/°C |
-50 °C bis 288 °C |
für die Verwendung in Kraftfahrzeugen |
| Td |
500 |
|
°C |
TGA |
ASTM D3850 |
| Dichte |
2.1 |
|
gm/cm3 |
23°C |
ASTM D792 |
| Stärke der Kupferschalen |
10 (1.74) |
|
Gewichtsverhältnis |
Nach der Lötung |
IPC-TM-650 2.4.8 |
| Entflammbarkeit |
V-0 |
|
|
|
UL 94 |
| Bleifreies Verfahren kompatibel |
- Ja, das ist es. |
|
|
|
|

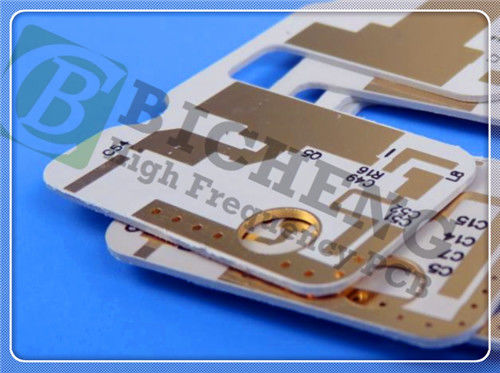

PCB-Aufstapelung
Die RO3203 PCB verfügt über eine 4-schichtige starre Konstruktion, die folgende Schichten enthält:
Kupferschicht 1: 35 μm
Rogers RO3203 Substrat: 10 mil (0,254 mm)
Kupferschicht 2: 35 μm
Prepreg FR-28: Verbessert die strukturelle Integrität der PCB
Diese Schichtkonstruktion ermöglicht eine effiziente Signalvermittlung, thermisches Management und mechanische Stabilität und eignet sich daher für komplexe mehrschichtige Hochfrequenzstrukturen.
Herstellungsmerkmale
Abmessungen der Platte: 49,6 mm x 25,2 mm
Minimaler Spurenbereich: 4/6 mil, so dass feine Linien für Anwendungen mit hoher Dichte geätzt werden können.
Endplattendicke: 0,6 mm, ideal für kompakte Designs.
Oberflächenveredelung: Immersion Gold, die eine ausgezeichnete Schweißfähigkeit und Korrosionsbeständigkeit bietet.
Robuste Prüfstandards für die Qualitätssicherung
Jede RO3203 Leiterplatte wird vor dem Versand einem 100%igen elektrischen Test unterzogen, der den IPC-Klasse-2-Standards entspricht.die nächste Generation von Entwürfen befähigen.
Anwendungen in verschiedenen Branchen: RO3203 ist hervorragend
Von Kollisionsvermeidungssystemen im Automobil bis hin zu drahtlosen Telekommunikationssystemen ist das RO3203 PCB für verschiedene Anwendungen vielseitig.Seine robuste Konstruktion macht es ideal für Mikroband-Patch-Antennen, Satelliten für die direkte Übertragung und mehr, um die Effizienz in der Fertigung zu steigern.
Die Vorteile der Verwendung von Rogers RO3203 Materialien
Eine der herausragenden Eigenschaften des RO3203 ist die Gewebeverstärkung aus Glas, die die Steifigkeit für eine einfachere Handhabung erhöht.die zu hohen Produktionserträgen und einer kostengünstigen Lösung für die Produktion großer Mengen führt.
Zukunftstrends in der Hochfrequenzelektronik
Im Zuge der Weiterentwicklung der Industrie wird die Nachfrage nach zuverlässigen, leistungsfähigen PCBs nur noch zunehmen.Bereit für zukünftige Herausforderungen mit innovativem Design und robusten Spezifikationen.
Schlussfolgerung: Die Zukunft mit RO3203
Die RO3203 High Frequency Circuit PCB ist mehr als eine Leiterplatte; es ist eine umfassende Lösung, die Ingenieure und Hersteller gleichermaßen befähigt.thermische StabilitätDie RO3203 wird die Hochfrequenzanwendungen revolutionieren. Nehmen Sie die Zukunft der Technologie mit Zuversicht an.
