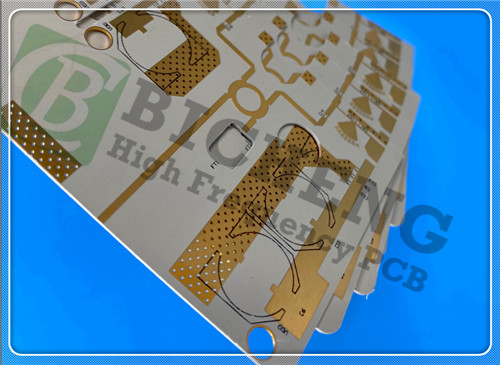

31mil IsoClad 933 PCB 2-Schicht-Immersions-Zinn-Schaltplatte

Heute freuen wir uns, Ihnen unsere neueste, neu ausgelieferte 2-Schicht-Rogers IsoClad 933-PCB vorzustellen.Dieses hochmoderne Produkt wurde speziell entwickelt, um den hohen Anforderungen von Hochleistungs-Anwendungen gerecht zu werden, so dass es eine ideale Wahl für Industriezweige wie Telekommunikation, Luft- und Raumfahrt und Verteidigung ist.

Einführung in das Rogers IsoClad 933 Material
Das Fundament dieses PCB ist auf Rogers IsoClad 933-Laminaten aufgebaut, die nicht gewebte Glasfaser-/PTFE-Verbundwerkstoffe sind.Diese Laminate sind so konzipiert, dass sie außergewöhnliche Leistungsmerkmale aufweisen und gleichzeitig flexibel sind., so dass sie für Anwendungen geeignet sind, bei denen die Konformität unerlässlich ist.

Einzigartige Zusammensetzung und Herstellungsverfahren
Die nicht gewebte Verstärkung in IsoClad 933-Laminaten ermöglicht eine verbesserte Anpassungsfähigkeit bei der Endschaltung.Diese Laminate bieten eine höhere Dimensionsstabilität und eine höhere mechanische FestigkeitDieses Design führt zu einem Produkt, das weniger steif ist als herkömmliche Gewebe aus Glasfaser und eine größere Anwendungsvielseitigkeit bietet.

Wesentliche Merkmale
Die Rogers IsoClad 933 PCB verfügt über eine Reihe von Merkmalen, die sie von herkömmlichen PCBs unterscheiden:

Dielektrische Konstante (Dk): 2,33 bei 10 GHz/23°C sorgt für eine stabile elektrische Leistung in verschiedenen Frequenzen.


Dissipationsfaktor: 0,0016 bei 10 GHz/23°C minimiert den Energieverlust während der Signalübertragung und erhöht so die Gesamteffizienz.


Starke Schälfestigkeit: 10 Pfund pro Zentimeter, was für Haltbarkeit und Zuverlässigkeit in anspruchsvollen Umgebungen sorgt.


Niedrige Wasseraufnahme: 0,05% erhöht die Zuverlässigkeit, insbesondere bei feuchten Bedingungen.


Niedrige Ausgasung: Mit einem Gesamtmassenverlust (TML) von 0,03% minimieren unsere PCB die Kontaminationsrisiken.


Große Dk-Einheitlichkeit: Durch eine durchgängige dielektrische Leistung wird die Integrität des Signals verbessert.

Vorteile von Rogers IsoClad 933

Die Vorteile der Verwendung von Rogers IsoClad 933 in der PCB-Konstruktion sind vielfältig:

Flexibilität: Die Laminate sind weniger steif als gewebte Glasfaser, so dass sie anpassungsfähiger gestaltet werden können, ohne die Leistung zu beeinträchtigen.


Isotropische Eigenschaften: Diese Materialien weisen eine hohe Isotropie in den Achsen X, Y und Z auf und gewährleisten eine gleichbleibende Leistung in allen Dimensionen.


Stabile Dk: Die dielektrische Konstante bleibt über einen breiten Frequenzbereich stabil und eignet sich somit für verschiedene Anwendungen.


Verbesserte Dimensionsstabilität: Diese Eigenschaft ermöglicht es dem PCB, seine Form und Leistung unter unterschiedlichen Umweltbedingungen zu erhalten.

Aufbau der PCB-Stapelung

Das Stack-up der neu ausgelieferten PCB wurde sorgfältig entworfen, um die Leistung zu optimieren:

Kupferschicht 1: 35 μm
Rogers IsoClad 933 Kern: 0,787 mm (31 Mil)
Kupferschicht 2: 35 μm

Diese Konfiguration verbessert nicht nur die elektrische Leistung, sondern trägt auch zur mechanischen Integrität des PCB bei.

Details zum Bau
Präzision ist der Schlüssel für die Konstruktion dieser Leiterplatte:

Abmessungen der Platte: 70,07 mm x 58,31 mm (± 0,15 mm)
Minimaler Spurenbereich: 5/4 mil, so dass hohe Dichte entsteht.
Mindestlochgröße: 0,3 mm, was die Vielseitigkeit bei der Platzierung von Bauteilen erleichtert.
Fertigplattendicke: 0,9 mm, eine robuste und gleichzeitig leichte Lösung.
Fertiges Kupfergewicht: 1 Unze (1,4 Mil) für die äußeren Schichten, um eine ausreichende Leitfähigkeit zu gewährleisten.
Durch Plattierungstärke: 20 μm für zuverlässige Verbindungen.
Oberflächenveredelung: Eintauchen von Zinn zum Schutz vor Oxidation und zur Sicherstellung der Schweißfähigkeit.
Oberste Seidenfläche: Weiß für eine klare Kennzeichnung.
Oberste Maske: Blau für eine verbesserte Sicht.
Prüfung: Vor dem Versand werden 100% elektrische Prüfungen durchgeführt, um die Qualitätssicherung zu gewährleisten.

Kunstwerke und Konformitätsstandards
Die Grafiken für diese Leiterplatte sind im Gerber RS-274-X-Format bereitgestellt, wodurch die Kompatibilität mit Standard-Herstellungsprozessen gewährleistet ist.Die Einhaltung der IPC-Klasse-2-Normen gewährleistet eine moderate Zuverlässigkeit, wodurch dieses PCB für verschiedene Anwendungen geeignet ist.

Weltweite Verfügbarkeit
Dieses PCB ist weltweit erhältlich und bietet eine zugängliche Lösung für Ingenieure und Designer in verschiedenen Branchen.

Typische Anwendungen

Die Vielseitigkeit dieses PCB ermöglicht es, in einer Reihe von Hochleistungsanwendungen verwendet zu werden, einschließlich:

Konforme Antennen: Wesentlich für flexible Konstruktionen in fortschrittlichen Kommunikationssystemen.


Stripline und Microstrip-Schaltkreise: perfekt für die Übertragung von HF-Signalen.


Führungssysteme: Unterstützung von militärischen und Luft- und Raumfahrttechnologien.


Radar- und elektronische Kriegsführungssysteme: Gewährleistung einer zuverlässigen Leistung in kritischen Anwendungen.

Schlussfolgerung
Das neu ausgelieferte 2-Schicht-Rogers IsoClad 933-PCB stellt einen bedeutenden Fortschritt in der PCB-Technologie dar.Kombination von hochleistungsfähigen Materialien und sorgfältigem Engineering, um außergewöhnliche Leistungen für Hochfrequenzanwendungen zu liefernFür weitere Anfragen oder Bestellungen können Sie uns noch heute kontaktieren.
