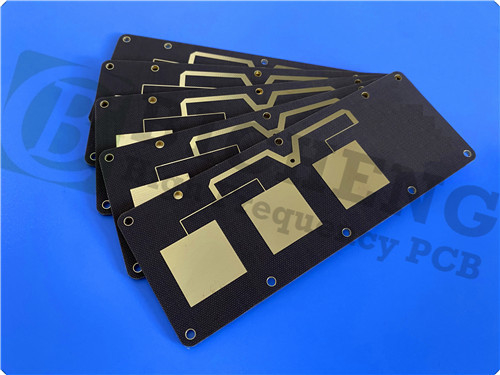

1 Unz TLX-8 PCB Zuverlässige RF-Lösungen 2 Schicht

Die Markteinführung des TLX-8 PCB markiert einen bedeutenden Fortschritt bei Antennenanwendungen für hohe Volumen, insbesondere im Bereich der HF-Technik und Mikrowellentechnologien.,Ich verstehe, wie wichtig es ist, zuverlässige und robuste Lösungen für anspruchsvolle Umgebungen zu bieten.und Vorteile des TLX-8-PCB, und unterstreicht, warum sie sich auf einem wettbewerbsorientierten Markt auszeichnet.

Einführung in TLX-8

Die TLX-8 ist aus PTFE-Glasfaserlaminaten hergestellt, einem Material, das für seine hervorragende Leistung in einer Vielzahl von HF-Anwendungen bekannt ist.Dieses PCB ist besonders für Mikrowellen-Designs mit geringer Schichtanzahl von VorteilDie TLX-8 ist so konstruiert, dass sie strengen Bedingungen standhält, was sie für Anwendungen geeignet macht, die mit hohen Vibrationspegeln konfrontiert sind.Temperaturschwankungen, und Strahlenexposition.

Hauptmerkmale von TLX-8

1. Haltbarkeit unter extremen Bedingungen: Eines der überzeugendsten Merkmale des TLX-8 ist seine Widerstandsfähigkeit.


- Hohe Vibration: Ideal für gedruckte Verkabelungstafeln (PWBs), die in Raumstartsystemen eingesetzt werden, wo mechanisches Kriechen zum Ausfall führen kann.


- Hohe Temperaturen: Ideal für Motorenmodule, die während des Betriebs auf starke Hitze stoßen.


- Strahlungsbeständigkeit: Konform mit den Normen der NASA für Materialien mit geringer Abgasemission, so dass sie für Luft- und Raumfahrtanwendungen geeignet ist.


- Anwendungen auf See: Die Robustheit gegen raue Meeresumgebungen gewährleistet die Zuverlässigkeit der Antennen von Kriegsschiffen.


- Temperaturstabilität: Beibehält die Leistung in einem breiten Temperaturbereich, was für Höhenmesser im Flug unerlässlich ist.

2- hervorragende elektrische Eigenschaften: Die TLX-8-PCB zeichnet sich durch elektrische Leistung aus, mit:
- Dielektrische Konstante: gemessen bei 2,55 ± 0,04 bei 10 GHz, um eine gleichbleibende Signalintegrität zu gewährleisten.


- Dissipationsfaktor: Ein niedriger Dissipationsfaktor von 0,0018 minimiert den Signalverlust und verbessert die Gesamtleistung des Systems.


- Oberflächen- und Volumenwiderstand: Hohe Widerstandswerte tragen zu seiner Wirksamkeit in verschiedenen Anwendungen bei.

3Mechanische und chemische Stabilität: Die TLX-8 PCB verfügt über:
- Feuchtigkeitsabsorption: Eine Feuchtigkeitsabsorptionsrate von nur 0,02% erhöht die Haltbarkeit und Leistungslanglebigkeit.


- Entflammbarkeit: Mit einer UL 94 V0-Bewertung erfüllt es strenge Brandschutzkriterien, so dass es in empfindlichen Umgebungen eingesetzt werden kann.

PCB-Konstruktion und Spezifikationen

Diese Leiterplatte verfügt über eine 2-Schicht starre Stapelung, mit spezifischen Konstruktionsdetails, die ihre Leistung verbessern:

- Schichtzusammensetzung:
- Kupferschicht 1: 35 μm
- Taconic TLX-8 Kern: 0,762 mm (30 Mil)
- Kupferschicht 2: 35 μm

- Abmessungen der Bretter: 85 mm x 77 mm, mit einer Toleranz von +/- 0,15 mm.
- Fertigdicke: 0,8 mm, mit einem fertigen Kupfergewicht von 1 Unze für die äußeren Schichten.

Diese sorgfältige Konstruktion sorgt dafür, dass die TLX-8-PCB den strengen Anforderungen in verschiedenen Anwendungen entspricht, von Radarsystemen bis hin zu Mikrowellenprüfgeräten.

Typische Anwendungen

Die TLX-8-PCB ist für eine Vielzahl von Anwendungen in den Bereichen HF und Mikrowelle konzipiert:

- Radarsysteme: Seine Fähigkeit, Leistungen in Umgebungen mit hoher Vibration und hoher Temperatur aufrechtzuerhalten, macht ihn ideal für die Radartechnik.


- Mobilfunk: Mit seinen geringen PIM-Werten verbessert der TLX-8 die Signalzuverlässigkeit in mobilen Anwendungen.


- Mikrowellenprüfgeräte: Die Stabilität und Leistung dieser PCB sind für genaue Prüfungen und Messungen in Mikrowellentechnologien von entscheidender Bedeutung.


- Übertragungsgeräte: Er ist hervorragend in Verbindungseinrichtungen, Splittern, Kombinatoren, Verstärkern und Antennen, was zu einer effizienten Signalübertragung beiträgt.

Qualität und Verfügbarkeit

Jede PCB entspricht den IPC-Qualitätsnormen der Klasse 2, um sicherzustellen, dass jede versandte Einheit die höchsten Leistungs- und Zuverlässigkeitsstandards erfüllt.Wir nutzen eine 100% elektrische Prüfung vor der Lieferung, um sicherzustellen, daß jedes PCB in seiner vorgesehenen Anwendung einwandfrei funktioniert.

Der TLX-8 ist weltweit erhältlich und bietet Ingenieuren und Designern eine robuste Lösung für ihre RF- und Mikrowellenprojekte.

Schlussfolgerung

Zusammenfassend stellt das TLX-8-PCB eine hochmoderne Lösung für Fachleute in der HF- und Mikrowellenindustrie dar.und elektrische Eigenschaften machen es zu einer zuverlässigen Wahl für anspruchsvolle AnwendungenWährend wir die Grenzen der Technologie weiter verschieben, steht die TLX-8 als Zeugnis für Innovation und Qualität im PCB-Projekt.

Für weitere Informationen oder eine Bestellung kontaktieren Sie bitte unser Vertriebsteam unter sales10@bichengpcb.com. Lassen Sie uns Ihre Projekte mit dem TLX-8 PCB auf neue Höhen heben!
