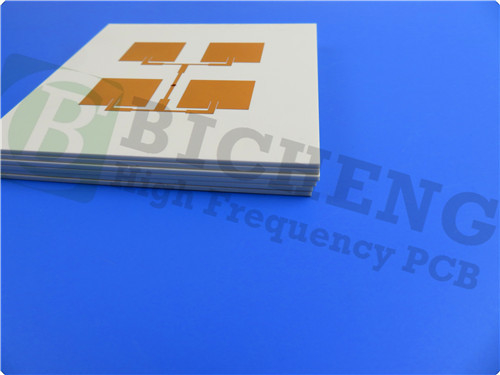

Doppelseitige PCB-Schaltplatte TFA294 mit ENEPIG

Vorstellung des PCB TFA294 aus einem hochmodernen Polytetrafluorethylen-Keramik-Verbunddilektrikum, bekannt für seine außergewöhnlichen elektrischen, thermischen und mechanischen Eigenschaften.Die TFA-Serie wird mit einem einzigartigen Verfahren hergestellt, das PTFE-Harz und Keramik mischt, um vorgefertigte Bleche zu erzeugen, die im Vergleich zu herkömmlichen Methoden eine überlegene Leistung bieten.

Unübertroffene Leistungsmerkmale
1Dielektrische Konstante (Dk) von 2,94 bei 10 GHz: Gewährleistet eine präzise Signalverbreitung und einen minimalen Signalverlust bei hohen Frequenzen.


2. Dissipationsfaktor: Mit einem Dissipationsfaktor von 0,0010 bei 10 GHz und 20 GHz und 0,0012 bei 40 GHz gewährleistet diese Leiterplatte eine effiziente Signalübertragung ohne Beeinträchtigung der Leistung.


3. Thermische Stabilität: Mit einem niedrigen thermischen Dielektrikkonstantenkoeffizienten (TCDK) bei -5 ppm/°C ist das Brett über einen weiten Temperaturbereich (-55°C bis 150°C) hinweg stabil.


4. Kontrollierte thermische Ausdehnung: Der Koeffizient der thermischen Ausdehnung (CTE) beträgt 18 ppm/°C (X-Achse), 18 ppm/°C (Y-Achse),und 32 ppm/°C (Z-Achse) gewährleisten eine zuverlässige Leistung unter unterschiedlichen thermischen Bedingungen (-55°C bis 288°C).


5. Verbesserte Wärmeleitfähigkeit: Mit einer Wärmeleitfähigkeit von 0,59 W/mk löst das PCB effizient Wärme ab und verringert so das Risiko von thermischen Problemen bei Hochleistungsanwendungen.


6- Feuchtigkeitsbeständigkeit: Die PCBs behalten ihre elektrischen Eigenschaften auch in feuchten Umgebungen, da sie eine geringe Feuchtigkeitsabsorptionsrate von 0,03% aufweisen.


7. Sicherheitsstandards: Die PCB ist UL 94-V0 zertifiziert, was die Einhaltung strenger Sicherheitsvorschriften gewährleistet.

Bau und Spezifikationen
PCB Stackup: Dieses 2-schichtige starre PCB enthält einen TFA294-Kern (0,127 mm), der zwischen zwei Kupferschichten (35 μm jeweils) eingeklemmt ist und eine robuste Grundlage für Hochfrequenzkreise bietet.


Die PCB ist für kompakte Anwendungen optimiert und hat eine Größe von 58,1 mm x 66 mm mit engen Toleranzen (+/- 0,15 mm).


Herstellungsdetails: Mit einer fertigen Plattenstärke von 0,25 mm, einem Kupfergewicht von 1 Unz Außenschicht und einer Plattierdicke von 20 μm wird das PCB sorgfältig hergestellt, um die Leistungsanforderungen zu erfüllen.


Qualitätssicherung: Die PCB werden vor dem Versand zu 100% elektrisch getestet, um die Einhaltung der IPC-Klasse-2-Qualitätsstandards zu gewährleisten.

Anwendungsmöglichkeiten und Vielseitigkeit
Die TFA294 PCB findet Anwendungen in einer Vielzahl von Branchen, darunter Luft- und Raumfahrt, Kommunikation, Radarsysteme und Leistungsverstärkung.und thermische Stabilität machen es ideal für:

Luft- und Raumfahrtausrüstung: Geeignet für Luft- und Raumfahrtnavigationssysteme, Kabinenanlagen und Flugzeugkomponenten.


Kommunikationsinfrastruktur: Ideal für Mikrowellen, Antennen, Antennen mit Phasenanschluss und Satellitenkommunikationssysteme.


Radarsysteme: Gut geeignet für Frühwarnradare, Flugradare, Antennen und Strahlbildnetze.


Leistungsverstärkung: Gewährleistet eine effiziente Signalverstärkung in Hochleistungsanwendungen.

Weltweite Verfügbarkeit und Unterstützung
Mit weltweiter Verfügbarkeit und Kompatibilität mit Gerber RS-274-X Artwork,Die TFA294 Core PCB ist bereit, den Bedürfnissen globaler Kunden nach leistungsstarken Lösungen für ihre elektronischen Projekte gerecht zu werden.

Abschließend ist die TFA294 Core PCB ein Beweis für Innovation und Exzellenz in der PCB-Technologie.und Vielseitigkeit machen es zu einer bevorzugten Wahl für anspruchsvolle Anwendungen, bei denen Zuverlässigkeit und Präzision von größter Bedeutung sindWenn Sie an unserem PCB interessiert sind, kontaktieren Sie bitte unser Verkaufsteam unter sales10@bichengpcb.com.
