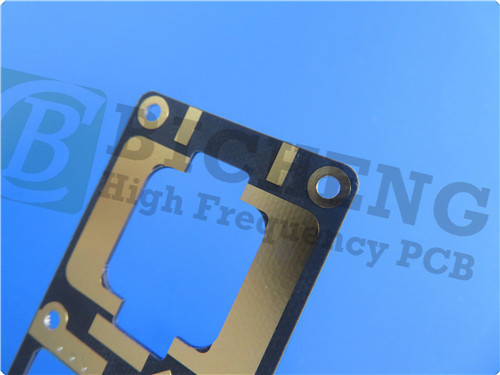

15mil RT Duroid 5880 PCB 2-Schicht ENEPIG-Leiterplatte

Einführung der RT/Duroid 5880 PCB
Das RT/Duroid 5880 ist ein hochfrequentes Laminat, das für anspruchsvolle Streifen- und Mikrobandkreisläufe entwickelt wurde.Diese PCB garantiert eine außergewöhnliche Gleichmäßigkeit der dielektrischen Konstante, die eine zuverlässige Leistung in einem breiten Frequenzbereich gewährleistet.

Hauptmerkmale:
Dielektrische Konstante:2.2 mit einer geringen Toleranz von 0,02 bei 10 GHz/23°C.


Verlustfaktor:Ein beeindruckender 0,0009 bei 10 GHz, was den Signalverlust minimiert.


Temperaturkoeffizient der dielektrischen Konstante (TCDk):-125 ppm/°C für eine stabile Leistung bei unterschiedlichen Temperaturen.


Niedrige Feuchtigkeitsabsorption:Nur 0,02%, was es ideal für hohe Feuchtigkeitsbelastungen macht.


Koeffizient der thermischen Ausdehnung (CTE):31 ppm/°C (X-Achse), 48 ppm/°C (Y-Achse) und 237 ppm/°C (Z-Achse), um ein isotropes Verhalten zu gewährleisten.

Vorteile:
Einheitliche elektrische Eigenschaften:Beibehält eine konstante Leistung über ein breites Frequenzspektrum.


Bearbeitungsfreundlichkeit:Einfach zu schneiden, zu scheren und zu formen, um spezifische Anforderungen zu erfüllen.


Chemische Resistenz:Widerstandsfähig gegen Lösungsmittel und Reagenzien, die üblicherweise bei PCB-Ätz- und Plattierverfahren verwendet werden.


Festgelegter Stoff:Nachgewiesene Erfolgsbilanz in verschiedenen Hochleistungs-Anwendungen.


Niedrigster elektrischer Verlust:Optimiert für eine minimale Signaldegradation, insbesondere bei verstärkten PTFE-Materialien.

Bau und Spezifikationen
Dieses PCB ist mit einer robusten 2-schichtigen starren Konstruktion ausgelegt:

Zusammensetzung der Schicht:

Kupferschicht 1: 35 μm
RT-Deroid 5880 Kern: 0,381 mm
Kupferschicht 2: 35 μm

Abmessungen: Jede Platte misst 65,9 mm x 26,32 mm mit einer Toleranz von +/- 0,15 mm, was eine präzise Integration in verschiedene elektronische Geräte ermöglicht.
Spuren/Raum: 5/6 Mil.
Größe des Löchers: 0,2 mm
Enddicke: 0,5 mm
Oberflächenbehandlungen: Die PCB ist mit einer ENEPIG-Oberflächenbeschichtung versehen, die eine hervorragende Schweißfähigkeit und Korrosionsbeständigkeit bietet.

Strenge Prüfstandards
Die Qualitätssicherung ist in der elektronischen Fertigung von größter Bedeutung.Sicherstellung, dass jede Einheit strenge Leistungskriterien erfülltEs entspricht den IPC-Klasse-2-Standards und ist somit für kommerzielle Anwendungen zuverlässig.

Anwendungen in der Industrie
Das RT/Duroid 5880 PCB ist vielseitig und bietet eine Vielzahl von Hochfrequenzanwendungen, darunter:

Breitbandantennen für kommerzielle Fluggesellschaften: Verbesserung der Kommunikationssysteme für die Anbindung während des Fluges.


Mikrostrip- und Stripline-Schaltkreise: Bereitstellung zuverlässiger Leistungen in verschiedenen HF-Anwendungen.


Millimeterwellenanwendungen: Unterstützung von drahtlosen Technologien der nächsten Generation.


Radarsysteme: Präzision und Zuverlässigkeit in kritischen Verteidigungs- und kommerziellen Radaranwendungen.


Führungssysteme: Gewährleistung der genauen Navigation und Zielführung in Luft- und Raumfahrt und militärischen Anwendungen.


Punkt-zu-Punkt-digitale Funkantennen: Erleichterung der Hochgeschwindigkeitsdatenübertragung über große Entfernungen.

Schlussfolgerung
Die RT/Duroid 5880-PCB ist eine gewaltige Lösung für Ingenieure und Hersteller, die nach leistungsstarken, zuverlässigen und vielseitigen Leiterplatten suchen.Leichtigkeit der Herstellung, und nachgewiesene Erfolgsbilanz in kritischen Anwendungen, wird dieses PCB zu einem Eckpfeiler bei der Entwicklung elektronischer Systeme der nächsten Generation werden.Da die Industrie immer weiter auf höhere Frequenzen und höhere Effizienz zugeht, steht der RT/Duroid 5880 bereit, diesen Herausforderungen zu begegnen und diese zu überwinden, um eine optimale Leistung in einer sich rasch verändernden technologischen Landschaft zu gewährleisten.
