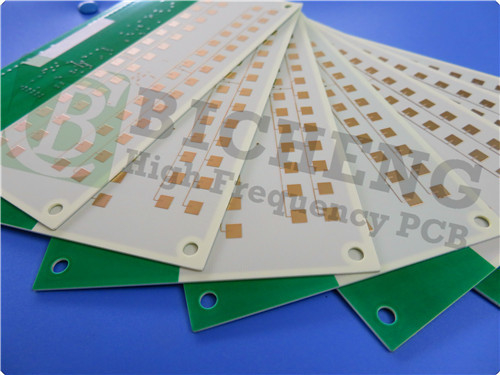

20mil Rogers RO4535 Hochfrequenz-PCB für Antennenmärkte

Da die Nachfrage nach Hochfrequenz-Anwendungen weiter steigt, war der Bedarf an fortschrittlichen Leiterplatten (PCB) noch nie so wichtig.eine innovative Lösung der Rogers Corporation, die auf die spezifischen Anforderungen des Antennenmarktes zugeschnitten istIn diesem Artikel werden die Eigenschaften, Vorteile, Konstruktionsdetails und Anwendungen des RO4535-PCB erörtert und Einblicke für Ingenieure und Designer bereitgestellt, die ihre Projekte verbessern möchten.

Einführung in RO4535

Die RO4535 Hochfrequenzlaminate wurden entwickelt, um die Fähigkeiten der erfolgreichen RO4000? Produktreihe in Antennenanwendungen zu erweitern.Glasverstärktes Kohlenwasserstoffmaterial bietet eine kontrollierte Dielektrikkonstante, geringer Verlustleistung und ausgezeichnete Passive Intermodulation (PIM) Reaktion, so dass es besonders gut für mobile Infrastruktur Mikrobandantennen geeignet ist.

Eine der herausragenden Eigenschaften des RO4535 ist seine Kompatibilität mit konventioneller FR-4- und hochtemperaturfreier Bleifrei-Lötverarbeitung.RO4535 erfordert keine besondere Behandlung für die Vorbereitung von überzogenem DurchlöchernDiese Erschwinglichkeit und Benutzerfreundlichkeit ermöglichen es den Konstrukteuren, sowohl den Preis als auch die Leistung in ihren Antennenentwürfen zu optimieren.

Hauptmerkmale und technische Spezifikationen

Dieses PCB ist vollgepackt mit Funktionen, die seine Leistung in Hochfrequenzanwendungen verbessern:

- Dielektrische Konstante: 3,44 ± 0,08 bei 10 GHz/23°C, was ein vorhersehbares Signalverhalten gewährleistet.


- Dissipationsfaktor: 0,0037 bei 10 GHz/23°C, was zu einem minimalen Signalverlust beiträgt.


- Wärmeleitfähigkeit: 0,6 W/m/°K, was eine wirksame Wärmemanagement ermöglicht.


- Koeffizient der thermischen Ausdehnung (CTE): X-Achse CTE von 16 ppm/°C, Y-Achse CTE von 17 ppm/°C, Z-Achse CTE von 50 ppm/°C. Dies entspricht nahe der thermischen Ausdehnung von Kupfer,Verringerung von Stress und Verbesserung der Zuverlässigkeit.


- Hohe Glasübergangstemperatur (Tg): Mehr als 280 °C, wodurch es hochtemperaturbedingten Verarbeitungs- und Betriebsbedingungen standhält.


- Niedrige Wasseraufnahme: Nur 0,09%, was die Haltbarkeit und Zuverlässigkeit unter verschiedenen Umweltbedingungen erhöht.


- UL-94 V-0-Konformität: Erhältlich mit Rogers® RoHS-konformer Flammschutztechnologie, die Sicherheit und Zuverlässigkeit gewährleistet.

Diese Eigenschaften machen das RO4535 PCB zu einer überzeugenden Wahl für Ingenieure, die die Grenzen der Antennentechnologie überschreiten möchten.

Details zum Bau

Diese Leiterplatte ist mit Präzision und Fertigbarkeit konzipiert.

- Stackup: ein 2-schichtiges starres PCB mit:
- Kupferschicht 1: 35 μm
- Rogers RO4535 Kern: 0,508 mm
- Kupferschicht 2: 35 μm

- Abmessungen der Bretter: 53 mm x 53 mm, mit einer Toleranz von ± 0,15 mm.
- Mindestspuren: 4/4 Millimeter, so dass komplizierte Designs möglich sind.
- Mindestlöcher: 0,3 mm, ohne Blindschalen.
- Endplattendicke: 0,6 mm, die eine robuste Plattform für Bauteile bietet.
- Fertiges Kupfergewicht: 1 Unze (1,4 ml) an den Außenschichten, was eine gute Leitfähigkeit gewährleistet.
- Durch Plattierungstärke: 20 μm, verbessert die Verbindung.
- Oberflächenveredelung: Immersion Gold für optimale Schweißfähigkeit.
- Seidenlack: oben weiß; unten kein Seidenlack.
Grün oben und unten.

Qualitätssicherung

Die Qualität ist bei der PCB-Fertigung von größter Bedeutung, und die RO4535 ist keine Ausnahme.Gewährleistung der Einhaltung der IPC-Klasse-2-QualitätsnormenDas Gerber RS-274-X-Artwork wird von unseren Kunden geliefert, um sicherzustellen, dass jede Leiterplatte einzigartig ist.

Anwendungen von RO4535 PCB

Die RO4535-PCB ist speziell für eine Reihe von Hochfrequenzanwendungen konzipiert, darunter:

- Antennen für Basisstationen der Mobilfunkinfrastruktur: Im Zuge der Entwicklung der Mobilfunknetze ist der Bedarf an zuverlässigen, leistungsstarken Antennen von entscheidender Bedeutung.


- WiMAX-Antennennetzwerke: Der RO4535 unterstützt Hochgeschwindigkeits-Wireless-Kommunikation und ist ideal für Anwendungen geeignet, die eine robuste Signalintegrität erfordern.

Diese Anwendungen unterstreichen die Vielseitigkeit und Wirksamkeit der RO4535-PCB bei der Erfüllung der Anforderungen moderner drahtloser Technologie.

Schlussfolgerung

Die RO4535 Hochfrequenz-Leiterplatte stellt einen bedeutenden Fortschritt in der Antennentechnologie dar, die Wirtschaftlichkeit mit überlegener Leistung verbindet.und Zuverlässigkeit machen es zu einer ausgezeichneten Wahl für Ingenieure und Designer, die ihr Antennendesign optimieren möchten, ohne die Qualität zu beeinträchtigen.

Da die Industrie weiterhin Hochfrequenzanwendungen anwendet, ist das RO4535 PCB bereit, die Herausforderungen von morgen zu meistern.Kontaktieren Sie heute noch unser Vertriebsteam und entdecken Sie, wie die RO4535 Ihr nächstes Projekt verbessern kann..
