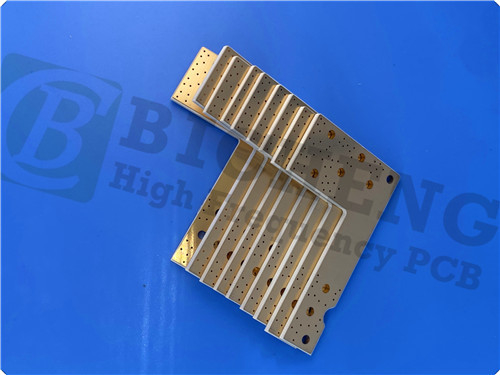

| Material: | Rogers Ro 4003c | Anzahl der Schichten: | 2-layer |
|---|---|---|---|
| PCB-Größe: | 117.04 mm x 67,11 mm = 1 PCS, +/- 0,15 mm | PCB-Dicke: | 00,3 mm |
| Kupfergewicht: | 1 oz (1,4 ml) äußere Schichten | Oberflächenbearbeitung: | Untertauchen Silber |
| Hervorheben: | 8mil RO4003C PCB,8 Mil Immersion Silber Schaltkreise PCB,Zwei-Schicht-Immersions-Silberkreisläufe PCB |
||
Das Rogers RO4003C PCB ist eine innovative Lösung, die die überlegene elektrische Leistung von PTFE/gewebtem Glas mit der Fertigbarkeit von Epoxy/Glas verbindet.Dieses vielseitige Laminat ist für Anwendungen konzipiert, die eine außergewöhnliche Zuverlässigkeit erfordern, was es zu einem Spielwechsel in den Bereichen HF und Mikrowelle macht.
Hauptmerkmale des Rogers RO4003C
Überlegene elektrische Leistung
Eines der herausragenden Merkmale des Rogers RO4003C ist seine dielektrische Konstante (Dk), die bei 3,38 ± 0,05 bei 10 GHz gemessen wird.Diese strenge Kontrolle der dielektrischen Konstante ist entscheidend für die Aufrechterhaltung der Signalintegrität in HochfrequenzanwendungenDarüber hinaus verfügt das PCB über einen Verlustfaktor von 0,0027 bei 10 GHz, was einen minimalen Signalverlust und eine optimale Leistung gewährleistet.
Wärmestabilität
Der RO4003C zeichnet sich durch seine thermische Leistung aus, wobei die thermische Zersetzungstemperatur (Tg) 280 °C (536 °F) übersteigt.Diese Stabilität ermöglicht es dem Material, seine Eigenschaften bei einer Vielzahl von Verarbeitungstemperaturen zu erhalten, so dass es ideal für anspruchsvolle Umgebungen geeignet ist.Der thermische Koeffizient der dielektrischen Konstante von +40 ppm/°C zeigt an, dass das Material seine elektrische Leistung auch unter thermischer Belastung beibehalten kann.
Koeffizient der thermischen Ausdehnung (CTE)
Einer der entscheidenden Vorteile des Rogers RO4003C ist seine CTE, die eng mit der von Kupfer übereinstimmt.besonders wichtig bei Mehrschichtplatten mit gemischten DielektrikmaterialienDie niedrige Z-Achse CTE von 46 ppm/°C gewährleistet auch unter strengen thermischen Bedingungen eine zuverlässige Qualität der Verkleidung.
Feuchtigkeitsbeständigkeit
Mit einer niedrigen Feuchtigkeitsabsorptionsrate von 0,06% ist der Rogers RO4003C für eine gute Leistung unter verschiedenen Umgebungsbedingungen ausgelegt.Diese Eigenschaft ist besonders für Anwendungen in feuchten oder variablen Temperaturen vorteilhaft, so daß die Ingenieure über die Haltbarkeit und Zuverlässigkeit ihrer Konstruktionen zufrieden sind.
| Eigentum | RO4003C | Ausrichtung | Einheiten | Die Situation | Prüfmethode |
| Dielektrische Konstante,ε Prozess | 3.38 ± 0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Geklemmte Streifenlinie | |
| Dielektrische Konstante | 3.55 | Z | 8 bis 40 GHz | Differentielle Phasenlänge Methode | |
| Verlustfaktor | 0.0027 0.0021 |
Z | 10 GHz/23°C 2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 | |
| Thermischer Koeffizient ε | +40 | Z | ppm/°C | -50°C bis 150°C | IPC-TM-650 2.5.5.5 |
| Volumenwiderstand | 1.7 x 1010 | MΩ.cm | - Das ist nicht wahr. | IPC-TM-650 2.5.17.1 | |
| Oberflächenwiderstand | 4.2 x 109 | MΩ | - Das ist nicht wahr. | IPC-TM-650 2.5.17.1 | |
| Elektrische Stärke | 31.2(780) | Z | Kv/mm(v/mil) | 0.51mm ((0.020") | IPC-TM-650 2.5.6.2 |
| Zugmodul | 19,650(2,850) 19,450 ((2,821) |
X Y |
MPa (ksi) | NT1 die | ASTM D 638 |
| Zugfestigkeit | 139(20.2) 100(14.5) |
X Y |
MPa (ksi) | NT1 die | ASTM D 638 |
| Flexuralstärke | 276 (40) |
MPa (KPSI) |
IPC-TM-650 2.4.4 | ||
| Dimensionelle Stabilität | < 03 | X, Y | mm/m (mil/Zoll) |
nach Ätzen+E2/150°C | IPC-TM-650 2.4.39A |
| Koeffizient der thermischen Ausdehnung | 11 14 46 |
X Y Z |
ppm/°C | -55°C bis 288°C | IPC-TM-650 2.4.41 |
| Tg | >280 | °C TMA | Eine | IPC-TM-650 2.4.24.3 | |
| Td | 425 | °C TGA | ASTM D 3850 | ||
| Wärmeleitfähigkeit | 0.71 | W/M/oK | 80°C | ASTM C518 | |
| Feuchtigkeitsabsorption | 0.06 | % | 48 Stunden Eintauchen 0,060" Probe Temperatur 50°C |
ASTM D 570 | |
| Dichte | 1.79 | gm/cm3 | 23°C | ASTM D 792 | |
| Stärke der Kupferschalen | 1.05 (6.0) |
N/mm (PL) |
Nach dem Löten schwimmen 1 oz. EDC-Folien |
IPC-TM-650 2.4.8 | |
| Entflammbarkeit | N/A | UL 94 | |||
| Bleifreies Verfahren kompatibel | - Ja, das ist es. |
Layer Stackup
Diese Leiterplatte ist als 2-schichtiges starres Leiterplatte konfiguriert und besteht aus:
- Kupferschicht 1: 35 μm
- Rogers 4003C Kern: 0,203 mm (8 Mil)
- Kupferschicht 2: 35 μm
Detaillierte Konstruktion
Die Abmessungen dieser Platte sind 117,04 mm x 67,11 mm (1 Stück, ± 0,15 mm), mit einer Mindestspuren-/Räumungsspezifikation von 4/4 mil und einer Mindestlochgröße von 0,3 mm. Die Endplattendicke beträgt 0.3 mm, und das Kupfergewicht auf den äußeren Schichten wird auf 1 Unze (1,4 ml) festgelegt.
Zusätzliche Angaben
- Durch Plattierungstärke: 20 μm
- Oberflächenveredelung: Untertauchsilber
- Oberste Seidenwand: Schwarz.
- Unterseidenseide: keine
- Oberste Maske: keine.
- Maske für die Unterlöserung: keine
- Elektrische Prüfung: 100% elektrische Prüfung vor dem Versand
Vorteile von Rogers RO4003C
Kostenwirksame Verarbeitung
Die Rogers RO4003C ist so konzipiert, dass sie wie Standard-Epoxidhalz-/Glasmaterialien verarbeitet werden kann, was im Vergleich zu herkömmlichen Mikrowellenlaminierten niedrigere Herstellungskosten bietet.Diese Kosteneffizienz macht es zu einer attraktiven Wahl für Großanwendungen, ohne dabei Qualität oder Leistung zu beeinträchtigen.
Ideal für mehrschichtige Bretterkonstruktionen
Die einzigartigen Eigenschaften des RO4003C machen es besonders gut geeignet für Mehrschichtplattenkonstruktionen (MLB).Die Dimensionsstabilität und die geringe Feuchtigkeitsabsorption tragen dazu bei, dass die Bretter über die Zeit zuverlässig und funktionsfähig bleiben, auch in schwierigen Umgebungen.
Typische Anwendungen
Die Vielseitigkeit des Rogers RO4003C PCB ermöglicht es, in einer Vielzahl von Anwendungen verwendet zu werden, einschließlich:
- Antennen und Leistungsverstärker für zelluläre Basisstationen: Verbesserung der Konnektivität und Signalqualität in der Telekommunikation.
- RF-Identifikations-Tags: Unterstützung einer effizienten Verfolgung und Identifizierung in verschiedenen Umgebungen.
- Automobilradar und -sensoren: Verbesserung der Sicherheits- und Navigationssysteme in Fahrzeugen, die für fortschrittliche Fahrerassistenzsysteme (ADAS) von entscheidender Bedeutung sind.
- LNB für Direktübertragungssatelliten: Sicherstellung eines hochwertigen Signalempfangs für die Satellitenkommunikation.
Schlussfolgerung
Die Rogers RO4003C PCB stellt einen bedeutenden Fortschritt in der PCB-Technologie dar, die eine perfekte Mischung aus Leistung, Zuverlässigkeit und Wirtschaftlichkeit bietet.,Ob Sie in der Telekommunikation, im Automobilbereich oder in der Satellitenkommunikation sind,Das Rogers RO4003C PCB ist ein unverzichtbares Bauteil für Ingenieure und Designer, die die Grenzen der Innovation überschreiten möchten.. Nehmen Sie die Zukunft des PCB-Designs mit Rogers RO4003C an und heben Sie Ihre Projekte auf neue Höhen.
