IT-180A PCB 4-Schicht 1,6 mm Grüne Schweißmaske Immersionsgold

Einführung des PCB IT-180ATC
Das IT-180ATC ist ein hochmodernes, hoch Tg (175°C) multifunktionales gefülltes Epoxyllaminat, das für fortschrittliche elektronische Anwendungen entwickelt wurde.Mit außergewöhnlicher thermischer Zuverlässigkeit und Widerstandsfähigkeit gegen leitfähige anodische Filamente, ist das IT-180ATC für anspruchsvolle Umgebungen wie Automobil-, Telekommunikations- und Datenspeichersysteme geeignet.so dass es eine vielseitige Wahl für moderne Produktionsanforderungen.

Wesentliche Vorteile des Materials

1. Hohe Glasübergangstemperatur (Tg): Mit einer Tg von 175°C kann der IT-180ATC seine strukturelle Integrität und elektrische Eigenschaften bei hohen Temperaturen beibehalten.so dass es ideal für Automobilmotorsteuerungseinheiten (ECU) und andere anspruchsvolle Anwendungen geeignet ist.

2. Bleifreie Prozesskompatibilität: Der IT-180ATC ist so konzipiert, dass er bis zu 260°C bleifreie Montageprozesse aushält und damit den modernen Fertigungsstandards entspricht.

3. hervorragende thermische Ausdehnungseigenschaften: Die PCB verfügt über einen geringen Koeffizienten der thermischen Ausdehnung (CTE), wobei die Werte der X-Achse 11-13 ppm/°C und die Werte der Y-Achse 13-15 ppm/°C betragen,Gewährleistung der Dimensionsstabilität während des Wärmekreislaufs.

4. CAF-Widerstand: Das Material weist eine ausgezeichnete CAF-Widerstandsfähigkeit auf, was für die Aufrechterhaltung der Zuverlässigkeit in feuchten Umgebungen, in denen sich leitfähige Pfade bilden können, entscheidend ist.

Technische Spezifikation

Die IT-180ATC-PCB ist sorgfältig entwickelt, um strenge Leistungsstandards zu erfüllen.

- Dielektrische Konstante (DK): 4,4 bei 1 GHz und 4,5 bei 1 MHz, die eine wirksame Signalintegrität gewährleistet.
- Dissipationsfaktor (Df): 0,014 bei 1 MHz und 0,015 bei 1 GHz, was auf einen minimalen Energieverlust während des Betriebs hinweist.
- Feuchtigkeitsbeständigkeit: Mit einer Feuchtigkeitsabsorptionsrate von nur 0,1% ist der IT-180ATC unter verschiedenen Umgebungsbedingungen widerstandsfähig.
- Entflammbarkeit: Das Material entspricht den UL94-V0-Normen und erfüllt somit die Sicherheitsanforderungen für kritische Anwendungen.

Bauwesen

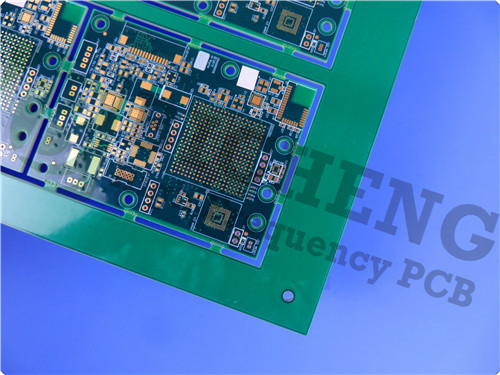

Die Leiterplatte IT-180ATC verfügt über eine robuste vierschichtige starre Konstruktion, bestehend aus:

- Kupferschichten: Vier Schichten aus Kupfer von 0,035 mm bieten eine ausgezeichnete Leitfähigkeit.
- Kernmaterial: Ein 1,03 mm großer IT-180ATC-Kern, der zwischen Schichten von Prepregs eingeklemmt ist, trägt zu seiner thermischen und elektrischen Leistung bei.
- Endplattenstärke: 1,6 mm, die eine solide Grundlage für elektronische Bauteile bietet.
- Abmessungen der Platten: 130 mm x 175 mm, mit einer Toleranz von +/- 0,15 mm, so daß die Präzision bei komplexen Konstruktionen gewährleistet ist.

Qualitätssicherung

Vor dem Versand unterliegt jede Leiterplatte einer strengen 100%igen elektrischen Prüfung, um die Einhaltung der IPC-Klasse-2-Qualitätsstandards sicherzustellen.Dieser sorgfältige Prozess gewährleistet, dass jedes Board den hohen Leistungserwartungen entspricht, das Vertrauen unserer Kunden stärkt.

Anwendungen
Die IT-180ATC-PCB ist ideal für eine Vielzahl von Anwendungen geeignet, einschließlich:

Steuergerät für den Motorraum
Hintergründe für die Datenübertragung
Datenspeichersysteme
Server und Netzwerkgeräte
Telekommunikationsgeräte

Schlussfolgerung

Die IT-180ATC-Leiterplatte ist ein bemerkenswerter Fortschritt in der Laminattechnologie und bietet unvergleichliche Leistungsmerkmale, die den Anforderungen moderner elektronischer Anwendungen gerecht werden.ausgezeichnete thermische EigenschaftenDie IT-180ATC ist in der Lage, die Herausforderungen zu meistern, denen Ingenieure und Konstrukteure in verschiedenen Branchen gegenüberstehen.

Da sich die elektronische Landschaft weiterentwickelt, steht die IT-180ATC-PCB bereit, Innovationen und Zuverlässigkeit in Anspruchsumgebungen zu unterstützen.Weitere Informationen dazu, wie das IT-180ATC Ihre Projekte verbessern kannBitte kontaktieren Sie unser Vertriebsteam. Wir sind bestrebt, Produkte von höchster Qualität zu liefern.
