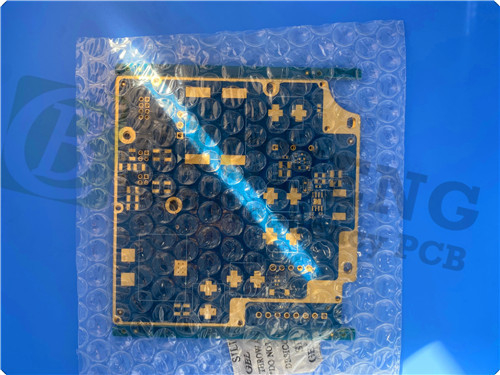

1.6mm 370HR PCB 6-Schicht-Impedanzsteuerungskreisplatten

Einführung des ISOLA 370HR-PCB, einer hochmodernen Lösung für Hochleistungs-Mehrschicht-Anwendungen.Entwickelt mit einem patentierten 180°C Tg FR-4 multifunktionalen Epoxidharzsystem von PolycladDie 370HR-Laminate und -Prepregs zeichnen sich durch ihre thermische Leistungsfähigkeit und Zuverlässigkeit aus und sind somit die ideale Wahl für anspruchsvolle Umgebungen.

Einführung in ISOLA 370HR

Die ISOLA 370HR ist speziell für Mehrschicht-PCB-Anwendungen entwickelt, bei denen thermische Leistung und Zuverlässigkeit von größter Bedeutung sind.Mit einem patentierten hochleistungsfähigen Epoxidharzsystem von 180°C Tg FR-4 von Polyclad, ist dieses PCB für komplexe und anspruchsvolle elektronische Umgebungen geeignet.mit einem Gehalt an Kohlenwasserstoffen von mehr als 0,5%, ein entscheidender Faktor für die langfristige Betriebsintegrität.

Hauptmerkmale und Eigenschaften

1. Wärmeeffizienz

Eine der herausragenden Eigenschaften der ISOLA 370HR ist die Glasübergangstemperatur (Tg) von 180°C.Dieser hohe Tg-Wert stellt sicher, dass das PCB unter erhöhten Temperaturen effizient arbeiten kann, ohne seine strukturelle Integrität zu beeinträchtigen.In Verbindung mit einer Wärmeleitfähigkeit von 0,4 W/MK können Anwender eine optimale Wärmeableitung erwarten, wodurch das Überhitzungsrisiko bei Anwendungen mit hoher Dichte verringert wird.

2. Mechanische und chemische Widerstandsfähigkeit

Die ISOLA 370HR weist außergewöhnliche mechanische Eigenschaften auf, darunter einen niedrigen Wärmeausdehnungskoeffizienten (CTE), der misst, wie stark sich ein Material bei Temperaturänderungen ausdehnt.Mit einem Pre-Tg-CTE von 45 ppm/°C in der Z-Achse und 13/14 ppm/°C in der X/Y-AchseAußerdem zeigt das PCB eine beeindruckende Feuchtigkeitsabsorption von nur 0,15%.Verbesserung der Zuverlässigkeit in feuchten Umgebungen.

3. Elektrische Leistung

Die dielektrischen Eigenschaften des ISOLA 370HR sind auf Hochfrequenzanwendungen zugeschnitten.,Sicherstellung eines minimalen Signalverlustes und einer optimalen Leistung in Kommunikationsgeräten und anderen Hochgeschwindigkeitsanwendungen.

4. Standard für Entflammbarkeit und Sicherheit

Die ISOLA 370HR erfüllt die strenge Flammbarkeit UL94-V0,Angabe der Entzündungsfestigkeit und der Fähigkeit, sich im Brandfall selbst zu löschenDiese Eigenschaft ist besonders wichtig für Anwendungen in den Bereichen Automobil, Medizin und Luftfahrt.

PCB-Aufbau und -Konstruktion

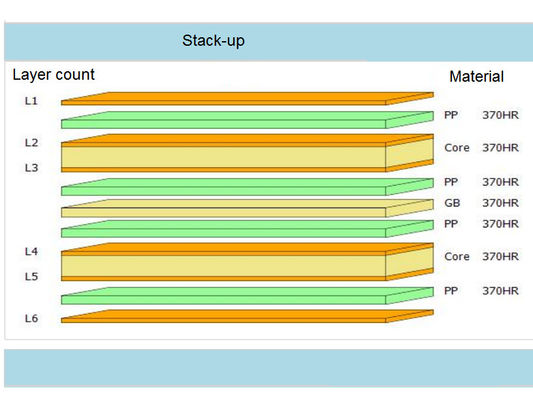

Diese ISOLA 370HR Leiterplatte verfügt über ein 6-Schicht-Stackup mit einer Gesamtdicke von 1,6 mm, die eine optimale Signalintegrität und Leistungsverteilung gewährleistet.Unterseite) und zwei ebenen Schichten (GND und PWR)Das fertige Kupfergewicht beträgt 1 Unze (1,4 Mil) für die inneren und äußeren Schichten, und die Oberflächenbeschichtung ist ENIG, was eine ausgezeichnete Schweißfähigkeit und Korrosionsbeständigkeit bietet.

Dimensionelle Genauigkeit
Die Abmessungen der Platte sind 40 mm x 55 mm, mit einer Toleranz von +/- 0,15 mm. Sie unterstützt eine Mindestspur von 4/4 mil und eine Mindestlochgröße von 0,2 mm.Diese präzisen Messungen sorgen für eine zuverlässige Leistung in komplexen elektronischen Anwendungen.

Typische Anwendungen

Die ISOLA 370HR ist nicht nur eine technische Leistung, sondern eine vielseitige Lösung, die Anwendungen in verschiedenen Bereichen findet, darunter:

- Computer, Speicher und Peripheriegeräte: Ideal für leistungsstarke Computerkomponenten, die ein zuverlässiges thermisches Management erfordern.


- Verbraucherelektronik: Perfekt für Geräte, die kompaktes Design mit hoher thermischer Zuverlässigkeit erfordern.


- Vernetzung und Kommunikation: Unterstützt eine Hochgeschwindigkeitsdatenübertragung mit minimalem Signalverlust.


- Medizinische, industrielle und Instrumenten: Sicherstellung von Sicherheit und Zuverlässigkeit in kritischen Anwendungen.


- Automobilindustrie und Verkehr: Erfüllt strenge Sicherheitsstandards und bietet gleichzeitig eine gleichbleibende Leistung.


- Luft- und Raumfahrt und Verteidigung: Gebaut, um extremen Bedingungen standzuhalten und gleichzeitig die operative Integrität zu bewahren.

Schlussfolgerung

Die ISOLA 370HR-PCB ist eine leistungsstarke Lösung für Ingenieure und Designer, die eine leistungsstarke, zuverlässige und effiziente Leiterplatte für ihre Anwendungen suchen.mechanische WiderstandsfähigkeitFür diejenigen, die ihre elektronischen Entwürfe verbessern möchten, ist die ISOLA 370HR die ideale Wahl.Sicherstellung der Leistungsfähigkeit Ihrer Produkte unter den anspruchsvollsten Bedingungen.
