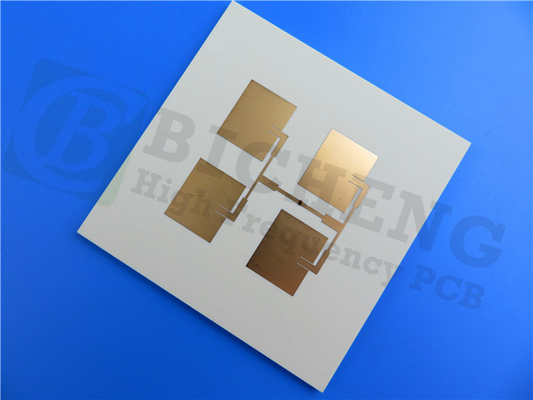

RO4533 PCB 60mil Doppelschicht-Immersionsgold Oberfläche fertiggestellt

RO4533 PCB 60mil Double-layer Immersion Gold Surface Finished
RO4533 PCB 60mil Double-layer Immersion Gold Surface Finished RO4533 PCB 60mil Double-layer Immersion Gold Surface Finished

Großes Bild :  RO4533 PCB 60mil Doppelschicht-Immersionsgold Oberfläche fertiggestellt

Produktdetails:
Herkunftsort: China
Markenname: Bicheng
Zertifizierung: UL, ISO9001, IATF16949
Zahlung und Versand AGB:
Min Bestellmenge: 1 Stück
Preis: USD9.99-99.99/PCS
Verpackung Informationen: Staubsack+Karton
Lieferzeit: 8-9 Arbeitstage
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 5000 Stück pro Monat
Ausführliche Produkt-Beschreibung
Material: RO4533 Anzahl der Schichten: 2-layer
PCB-Größe: 110 mm x 61,3 mm = 1 PCS, +/- 0,15 mm PCB-Dicke: 60 Mil
Kupfergewicht: 1 oz (1,4 ml) äußere Schichten Oberflächenbearbeitung: Immersionsgold
Hervorheben:

60 Millimeter Immersionsgold Oberfläche Fertiges PCB

,

RO4533 Immersionsgold Oberfläche Fertiges PCB

Da die Nachfrage nach effizienten und leistungsstarken elektronischen Geräten zunimmt, wird der Bedarf an modernsten Leiterplatten (PCB) immer wichtiger.Die neu ausgelieferten Rogers RO4533 PCB steht an der Spitze dieses technologischen Fortschritts, speziell entwickelt, um die hohen Anforderungen von Anwendungen für Mikrobandantennen in der mobilen Infrastruktur zu erfüllen.

Einführung in Rogers RO4533



Das Rogers RO4533 PCB ist ein keramisch gefülltes, glasverstärktes Laminat auf Kohlenwasserstoffbasis, das eine kontrollierte dielektrische Konstante und eine geringe Verlustleistung bietet.Dieses Laminat ist so konzipiert, dass es in mobilen Infrastrukturanwendungen hervorragend funktioniert.Die RO4533 bietet eine Kombination aus Erschwinglichkeit und hoher Leistung.Damit ist es eine attraktive Alternative zu traditionellen PTFE-basierten Materialien, die in Antennentechnologien verwendet werden,.



Einer der wichtigsten Vorteile des RO4533 ist seine Kompatibilität mit konventioneller FR-4-Verarbeitung und hochtemperaturfreien bleifreien Löttechniken.mit einer Breite von mehr als 20 mm,Diese Benutzerfreundlichkeit vereinfacht nicht nur die Produktion, sondern ermöglicht es auch den Konstrukteuren, sowohl den Preis als auch die Leistung ihrer Antennenentwürfe zu optimieren.



Darüber hinaus sind die RO4533-Laminate in halogenfreien Versionen erhältlich, die die Einhaltung der strengsten Umweltstandards gewährleisten.Dieses Engagement für Nachhaltigkeit macht den RO4533 zu einer idealen Wahl für umweltbewusste Hersteller.



Eigentum RO4533 Ausrichtung Einheiten Die Situation Prüfmethode
Dielektrische Konstante 3.3 ± 0.08 Z - 10 GHz/23°C 2,5 GHz Die in Absatz 1 genannten Anforderungen gelten nicht.2.5.5.5
Verlustfaktor 0.002 Z - 2.5 GHz/23°C IPC-TM-650, 2.5.5.5
0.0025 10 GHz/23°C
PIM (typisch) -157 - dBc 43 dBm reflektierte Töne Summitek 1900b PIM-Analysator
Dielektrische Festigkeit > 500 Z V/mil 0.51 mm IPC-TM-650, 2.5.6.2
Dimensionelle Stabilität < 02 X, Y mm/m (Mils/Zoll) nach dem Ätzen IPC-TM-650, 2.4.39A
Koeffizient der thermischen Ausdehnung 13 X ppm/°C -55 bis 288°C IPC-TM-650, 2.4.41
11 Y
37 Z
Wärmeleitfähigkeit 0.6 - W/(m.K) 80°C ASTM C518
Feuchtigkeitsabsorption 0.02 - % D48/50 IPC-TM-650, 2.6.2.1 ASTM D570
Tg >280 - °C TMA Eine IPC-TM-650, 2.4.24.3
Dichte 1.8 - gm/cm3 - ASTM D792
Kupferschalenfestigkeit 6.9 (1.2) - Gewichtsverhältnis 1 Unze. EDC-Schwimmer nach dem Lötwerk IPC-TM-650, 2.4.8
Entflammbarkeit Nicht FR - - - UL 94
Bleifreies Verfahren kompatibel - Ja, das ist es. - - - -



Hauptmerkmale des PCB RO4533



1. Dielektrische Konstante und Dissipationsfaktor
Das RO4533 PCB verfügt über eine dielektrische Konstante von 3,3 bei 10 GHz, ein kritischer Parameter für die Aufrechterhaltung der Signalintegrität in Hochfrequenzanwendungen.0025 auf derselben FrequenzDieses Laminat sorgt für einen minimalen Energieverlust und erhöht somit den Gesamtwirkungsgrad der Antenne.



2. Thermische Eigenschaften
Die thermische Leistung ist ein wichtiger Aspekt der PCB-Konstruktion, insbesondere bei Hochleistungsanwendungen.mit einer Breite von mehr als 20 mm,Darüber hinaus minimiert der niedrige thermische Expansionskoeffizient (CTE) auf der Z-Achse das Risiko von Delamination und anderen thermischen Ausfällen.



3. Feuchtigkeitsabsorption und Wärmeleitfähigkeit
Mit einer Feuchtigkeitsabsorptionsrate von nur 0,02% zeigt der RO4533 eine ausgezeichnete Zuverlässigkeit unter verschiedenen Umgebungsbedingungen.6 W/mK erleichtert eine effektive Wärmeableitung, entscheidend für die Aufrechterhaltung der Leistung in Hochleistungsanwendungen.



4. Kompatibilität mit CTE
Die Koeffizienten der thermischen Ausdehnung sowohl in der X- als auch in der Y-Richtung entsprechen dem Koeffizienten von Kupfer (X CTE: 13 ppm/°C, Y CTE: 11 ppm/°C).Diese Kompatibilität reduziert die Belastungen während des Wärmekreislaufs erheblich, was für die Verbesserung der Zuverlässigkeit der plattierten Durchlöcher und der allgemeinen Haltbarkeit von PCB unerlässlich ist.



Vorteile der Verwendung von Rogers RO4533



1. Niedriger Verlust und geringe PIM-Reaktion
Die Kombination aus geringer dielektrischer Konstante und geringer passiver Intermodulation (PIM) macht den RO4533 für eine Vielzahl von Anwendungen geeignet.Vor allem in Mobilfunksystemen, in denen die Signalqualität kritisch ist.



2. Kompatibilität der Standardfertigung
Das thermosettende Harzsystem des RO4533 ist für die Kompatibilität mit Standard-PCB-Fertigungsprozessen konzipiert.letztendlich die Produktionskosten senken.



3. Ausgezeichnete Dimensionsstabilität
Die RO4533 bietet eine außergewöhnliche Dimensionsstabilität, die für größere Plattengrößen von entscheidender Bedeutung ist.so dass es eine kostengünstige Wahl für die Massenproduktion ist.



4. Einheitliche mechanische Eigenschaften
Die einheitlichen mechanischen Eigenschaften des Laminats sorgen dafür, daß es bei Handhabung und Montage seine Form behält.



5. Hohe Wärmeleitfähigkeit
Die hohe Wärmeleitfähigkeit des RO4533 erhöht die Leistungsfähigkeit und ermöglicht eine effektive Leistung bei Hochfrequenz- und Hochleistungsanwendungen.



RO4533 PCB 60mil Doppelschicht-Immersionsgold Oberfläche fertiggestellt 0



Technische Spezifikation

Dieses PCB verfügt über ein 2-schichtiges starres Stapel:


- Kupferschicht 1: 35 μm
- Rogers 4533 Kern: 1,524 mm (60 mm)
- Kupferschicht 2: 35 μm



Details für den Bau:
- Abmessungen der Platten: 110 mm x 61,3 mm (± 0,15 mm)
- Mindestspuren: 4/4 Millimeter
- Mindestgröße des Löchers: 0,4 mm
- Fertigplattendicke: 1,6 mm
- Veredelte Kupfermasse: 1 Unze (1,4 ml) auf den äußeren Schichten
- Durch Plattierungstärke: 20 μm
- Oberflächenveredelung:
- Oberste Seidenwand: Weiß
- Oberste Maske: Blau.
- Qualitätssicherung: Jede Leiterplatte wird vor dem Versand zu 100% elektrisch getestet, um die Zuverlässigkeit zu gewährleisten.



Typische Anwendungen

Die Rogers RO4533 PCB ist für verschiedene Anwendungen, insbesondere im Telekommunikationssektor, geeignet.



- Antennen für Basisstationen der Mobilfunkinfrastruktur: Die geringen Verluste und die hervorragenden thermischen Eigenschaften machen sie ideal für Hochleistungsantennen in Mobilfunknetzen.


- WiMAX-Antennennetzwerke: Seine Zuverlässigkeit und Effizienz unterstützen die hohen Anforderungen von WiMAX-Systemen und ermöglichen eine robuste drahtlose Kommunikation.



Schlussfolgerung

Das Rogers RO4533 PCB ist eine hochmoderne Lösung für Ingenieure und Hersteller, die die Leistung ihrer mobilen Infrastrukturanwendungen verbessern möchten.hohe thermische Stabilität, und die Kompatibilität mit Standard-PCB-Herstellungsprozessen machen es zu einer ausgezeichneten Wahl für eine Vielzahl von Anwendungen.
