Das Rogers RO3010 PCB ist eine hochmoderne Leiterplatte aus PTFE-Verbundwerkstoffe.Es bietet eine hohe dielektrische Konstante und eine außergewöhnliche StabilitätDer RO3010 vereinfacht die Erstellung von Breitbandkomponenten und unterstützt die Miniaturisierung von Schaltungen.Dies macht es zu einer idealen Wahl für Ingenieure, die sich auf Präzision und Zuverlässigkeit konzentrieren..
Wesentliche Merkmale
Hohe dielektrische Konstante: 10,2 ± 0,30 bei 10 GHz/23°C, was eine überlegene Signalintegrität gewährleistet.
Niedriger Dissipationsfaktor: 0,0022 bei 10 GHz/23°C, wodurch Energieverluste minimiert und die Effizienz des Systems gesteigert wird.
Thermische Stabilität:
Koeffizient der thermischen Ausdehnung (CTE):
X: 13 ppm/°C
Y: 11 ppm/°C
Z: 16 ppm/°C
Betriebstemperaturbereich: -40 °C bis +85 °C.
Temperatur der thermischen Zersetzung (Td): Mehr als 500 °C, die eine hohe Haltbarkeit unter extremen Bedingungen bietet.
Wärmeleitfähigkeit: 0,95 W/mK, was eine effektive Wärmemanagement ermöglicht.
Feuchtigkeitsabsorption: Nur 0,05%, was die Zuverlässigkeit in unterschiedlichen Umgebungen gewährleistet.
| Eigentum |
RO3010 |
Ausrichtung |
Einheiten |
Die Situation |
Prüfmethode |
| Dielektrische Konstante,ε Prozess |
10.2 ± 0.05 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Geklemmte Streifenlinie |
| Dielektrische Konstante |
11.2 |
Z |
|
8 GHz bis 40 GHz |
Differentielle Phasenlänge Methode |
| Verwüstungsfaktor,tanδ |
0.0022 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Thermischer Koeffizient ε |
- 395 |
Z |
ppm/°C |
10 GHz -50°Cbis 150°C |
IPC-TM-650 2.5.5.5 |
| Dimensionelle Stabilität |
0.35
0.31 |
X
Y |
mm/m |
- Das ist nicht wahr. |
IPC-TM-650 2.2.4 |
| Volumenwiderstand |
105 |
|
MΩ.cm |
- Das ist nicht wahr. |
IPC 2.5.17.1 |
| Oberflächenwiderstand |
105 |
|
MΩ |
- Das ist nicht wahr. |
IPC 2.5.17.1 |
| Zugmodul |
1902
1934 |
X
Y |
MPa |
23°C |
ASTM D 638 |
| Feuchtigkeitsabsorption |
0.05 |
|
% |
D48/50 |
IPC-TM-650 2.6.2.1 |
| Spezifische Wärme |
0.8 |
|
j/g/k |
|
Berechnet |
| Wärmeleitfähigkeit |
0.95 |
|
W/M/K |
50°C |
ASTM D 5470 |
Koeffizient der thermischen Ausdehnung
(-55 bis 288°C) |
13
11
16 |
X
Y
Z |
ppm/°C |
23°C/50% RH |
IPC-TM-650 2.4.4.1 |
| Td |
500 |
|
°CTGA |
|
ASTM D 3850 |
| Dichte |
2.8 |
|
gm/cm3 |
23°C |
ASTM D 792 |
| Stärke der Kupferschalen |
9.4 |
|
Ich bin hier. |
1 Unze, EDC nach dem Schwimmen |
IPC-TM 2.4.8 |
| Entflammbarkeit |
V-0 |
|
|
|
UL 94 |
| Bleifreies Verfahren kompatibel |
- Ja, das ist es. |
|
|
|
|
Vorteile
Dimensionelle Stabilität: Mit einem Expansionskoeffizienten, der dem Kupfer nahe kommt, gewährleistet der RO3010 eine Zuverlässigkeit während des thermischen Zyklus.
Kosteneffiziente Fertigung: Die wirtschaftliche Preisgestaltung von Laminat macht es für die Produktion in großen Mengen geeignet, ohne dabei die Qualität zu beeinträchtigen.
Vielseitige Konstruktionsmöglichkeiten: Ideal für mehrschichtige Plattenkonstruktionen, die komplexe Schaltkreislayouts aufnehmen.

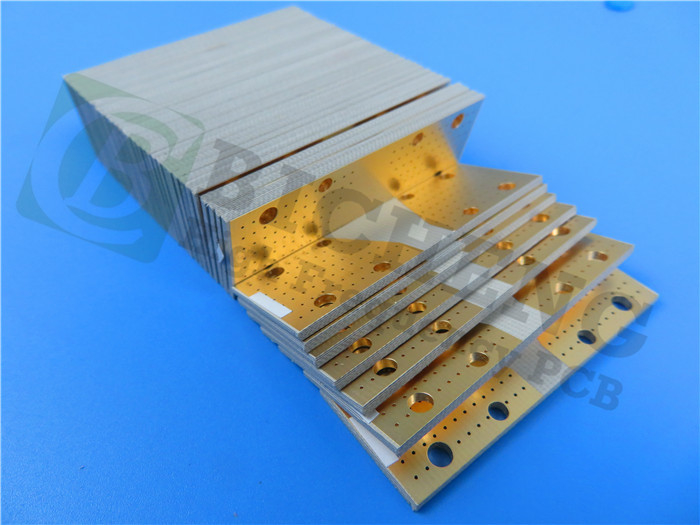

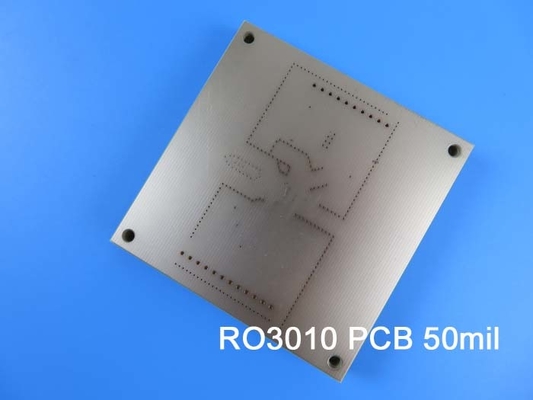

Technische Spezifikation
PCB-Stackup: 3-schichtiges starres PCB
Kupferschicht 1: 35 μm
RO3010 Kern: 50 mil (1,27 mm)
Kupferschicht 2: 35 μm
Prepreg: 0,1 mm
RO3010 Kern: 50 mil (1,27 mm)
Kupferschicht 3: 35 μm
Die Abmessungen der Fertigplatte sind 30 mm x 25 mm, mit einer Gesamtdicke von 2,7 mm. Sie trägt eine Mindestspur und einen Mindestraum von 5/5 mil und hat eine Mindestlochgröße von 0,5 mm.Das fertige Kupfergewicht der äußeren Schichten beträgt 1 Unze (1Jede Leiterplatte wird vor dem Versand zu 100% elektrisch getestet, um Qualität und Zuverlässigkeit zu gewährleisten.
Die Rogers RO3010 PCB ist ideal für eine Vielzahl von Anwendungen, einschließlich Automobilradar, GPS-Antennen, Mobilfunktelekommunikationssysteme, Patch-Antennen für drahtlose Kommunikation,Satelliten für direkte Sendeprogramme, Datenverbindungen in Kabelsystemen, Fernzählerlesern und Power-Backplanes.
