50mil Rogers RO3010 PCB für Mikrowellen- und HF-Anwendungen

50mil Rogers RO3010 PCB For Microwave And RF Applications
50mil Rogers RO3010 PCB For Microwave And RF Applications 50mil Rogers RO3010 PCB For Microwave And RF Applications

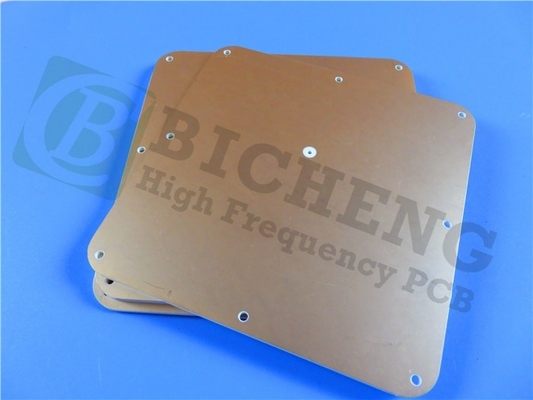

Großes Bild :  50mil Rogers RO3010 PCB für Mikrowellen- und HF-Anwendungen

Produktdetails:
Herkunftsort: China
Markenname: Bicheng
Zertifizierung: UL, ISO9001, IATF16949
Zahlung und Versand AGB:
Min Bestellmenge: 1 Stück
Preis: USD9.99-99.99/PCS
Verpackung Informationen: Staubsack+Karton
Lieferzeit: 8-9 Arbeitstage
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 5000 Stück pro Monat
Ausführliche Produkt-Beschreibung
Material: RO3010 Anzahl der Schichten: 2-layer
PCB-Größe: 85 mm x 57 mm = 1 PCS PCB-Dicke: 50 Millionen
Kupfergewicht: 1 oz (1,4 ml) äußere Schichten Oberflächenbearbeitung: Immersionsgold
Hervorheben:

50 Mil Rogers RO3010 PCB

,

Mikrowellen Rogers RO3010 PCB

,

RF Rogers RO3010 PCB

In der sich rasch entwickelnden Welt der Elektronik steigt die Nachfrage nach Hochleistungs-Leiterplatten (PCBs), insbesondere in Anwendungen, die Präzision und Zuverlässigkeit erfordern.Das neu ausgelieferte Rogers RO3010 PCB zeichnet sich als eine erstklassige Wahl für Ingenieure und Hersteller aus, die eine außergewöhnliche Leistung in Mikrowellen- und Radiofrequenzanwendungen suchen.



Einführung in Rogers RO3010
Der Rogers RO3010 ist ein ausgeklügeltes PCB-Material aus keramisch gefüllten PTFE-Verbundwerkstoffen.Diese einzigartige Formulierung bietet nicht nur eine höhere Dielektrikkonstante, sondern sorgt auch für eine hervorragende mechanische und elektrische StabilitätDiese Eigenschaften machen den RO3010 zu einer optimalen Wahl für eine Vielzahl von Anwendungen, insbesondere im Bereich der Breitbandkomponenten.Seine Fähigkeit, Designkomplexität zu vereinfachen und gleichzeitig die Miniaturisierung von Schaltungen zu unterstützen, macht ihn zu einem wertvollen Vorteil für Ingenieure, die die Grenzen der Technologie überschreiten möchten.



Warum wählen Sie Rogers RO3010?
Die RO3010-PCB ist für die Vielseitigkeit konzipiert, was sie ideal für Produktionsumgebungen mit hohem Volumen macht.ermöglicht es Herstellern, fortschrittliche elektronische Produkte zu produzieren, ohne dass ihnen höhere Kosten entstehenMit seiner außergewöhnlichen Stabilität in einem breiten Frequenzbereich eignet sich der RO3010 hervorragend für Anwendungen, die Zuverlässigkeit und Präzision erfordern.



Eigentum RO3010 Ausrichtung Einheiten Die Situation Prüfmethode
Dielektrische Konstante,ε Prozess 10.2 ± 0.05 Z   10 GHz/23°C IPC-TM-650 2.5.5.5 Geklemmte Streifenlinie
Dielektrische Konstante 11.2 Z   8 GHz bis 40 GHz Differentielle Phasenlänge Methode
Verwüstungsfaktor,tanδ 0.0022 Z   10 GHz/23°C IPC-TM-650 2.5.5.5
Thermischer Koeffizient ε - 395 Z ppm/°C 10 GHz bis 150°C IPC-TM-650 2.5.5.5
Dimensionelle Stabilität 0.35
0.31
X
Y
mm/m - Das ist nicht wahr. IPC-TM-650 2.2.4
Volumenwiderstand 105   MΩ.cm - Das ist nicht wahr. IPC 2.5.17.1
Oberflächenwiderstand 105   - Das ist nicht wahr. IPC 2.5.17.1
Zugmodul 1902
1934
X
Y
MPa 23°C ASTM D 638
Feuchtigkeitsabsorption 0.05   % D48/50 IPC-TM-650 2.6.2.1
Spezifische Wärme 0.8   j/g/k   Berechnet
Wärmeleitfähigkeit 0.95   W/M/K 50°C ASTM D 5470
Koeffizient der thermischen Ausdehnung
(-55 bis 288°C)
13
11
16
X
Y
Z
ppm/°C 23°C/50% Höchstemperatur IPC-TM-650 2.4.4.1
Td 500   °C TGA   ASTM D 3850
Dichte 2.8   gm/cm3 23°C ASTM D 792
Stärke der Kupferschalen 9.4   Ich bin hier. 1 Unze, EDC nach dem Schwimmen IPC-TM 2.4.8
Entflammbarkeit V-0       UL 94
Bleifreies Verfahren kompatibel - Ja, das ist es.



Wesentliche Merkmale des Rogers RO3010


Überlegene dielektrische Eigenschaften
Das RO3010 PCB verfügt über eine dielektrische Konstante von 10,2 ± 0,30 bei 10 GHz, was eine überlegene Signalintegrität und einen minimierten Signalverlust bietet.0022 bei gleicher Frequenz gewährleistet, dass die Energieeffizienz erhalten bleibt, so dass es eine ausgezeichnete Wahl für Hochfrequenzanwendungen ist.



Thermische Stabilität und Leitfähigkeit
Mit einer thermischen Zersetzungstemperatur (Td) von mehr als 500 °C kann der RO3010 extremen Bedingungen standhalten, ohne die Leistung zu beeinträchtigen.Niedrige Koeffizienten der thermischen Ausdehnung (CTE) 13 ppm/°C in X-Richtung, 11 ppm/°C in der Y-Richtung und 16 ppm/°C in der Z-Richtung, sorgen für die in Anwendungen mit thermischem Zyklus unerlässliche Dimensionsstabilität.eine Wärmeleitfähigkeit von 0.95 W/mK hilft bei der effektiven Wärmeableitung und erhöht die Langlebigkeit und Zuverlässigkeit der PCB.



Feuchtigkeitsbeständigkeit
Die RO3010 weist eine Feuchtigkeitsabsorptionsrate von nur 0,05% auf, wodurch die Platte auch in feuchten Umgebungen stabil und zuverlässig bleibt.Diese Eigenschaft ist besonders wichtig für Anwendungen im Außenbereich oder in Bereichen mit schwankenden Umweltbedingungen..



Vorteile der Verwendung von Rogers RO3010



Dimensionelle Stabilität
Der mit dem Kupfer übereinstimmende Expansionskoeffizient des RO3010 trägt zu seiner Dimensionsstabilität bei. Diese Eigenschaft ist entscheidend für die Aufrechterhaltung der Integrität des PCB bei Temperaturschwankungen,Sicherstellung der gleichbleibenden Leistung der Schaltung.



Kostenwirksamkeit
Rogers RO3010 ist zu einem wettbewerbsfähigen Preis, was es zu einer wirtschaftlichen Wahl für Volumenfertigungsprozesse macht.Diese Erschwinglichkeit ermöglicht es den Herstellern, hochwertige PCBs zu produzieren, ohne die Budgetbeschränkungen zu überschreiten, so dass sie sowohl für große als auch für kleine Projekte zugänglich ist.



Flexibilität bei mehrschichtigen Entwürfen
Der RO3010 eignet sich für mehrschichtige Plattenkonstruktionen und bietet Ingenieuren die Flexibilität, komplexe Schaltkreislayouts zu erstellen, die den Anforderungen moderner Elektronik entsprechen.Diese Fähigkeit ist besonders nützlich bei Anwendungen, bei denen der Platz begrenzt ist, und die Miniaturisierung ist eine Priorität.



Technische Spezifikation



PCB Stackup: 2-schichtiges starres PCB


Kupferschicht 1: 35 μm
Rogers RO3010 Substrat: 50 mil (1,27 mm)
Kupferschicht 2: 35 μm



Abmessungen der Platte: 85 mm x 57 mm, +/- 0,15 mm
Mindestspuren/Räume: 4/4 mil
Mindestgröße des Löchers: 0,3 mm
Fertigplattendicke: 1,4 mm
Fertiges Kupfer Gewicht: 1 Unze (1,4 Mil) auf äußeren Schichten
Durch Plattierungstärke: 20 μm
Oberflächenveredelung: Eintauchgold
Siebenschirm: Keine auf beiden Seiten
Lötmaske: Keine auf beiden Seiten
Schrauben für Schrauben der Klasse M6
Qualitätssicherung: 100%ige elektrische Prüfung vor dem Versand



50mil Rogers RO3010 PCB für Mikrowellen- und HF-Anwendungen 0



Anwendungen von Rogers RO3010 PCB

Die Vielseitigkeit der Rogers RO3010-PCB macht sie für eine Vielzahl von Hochleistungsanwendungen geeignet, darunter:



Automobilradaranwendungen: Wesentlich für fortschrittliche Fahrerassistenzsysteme (ADAS), bei denen eine zuverlässige Signalverarbeitung von entscheidender Bedeutung ist.



GPS-Antennen: Unterstützung präziser Positionierungs- und Navigationsfunktionen in verschiedenen Geräten.



Mobiltelekommunikationssysteme: Ideal für Leistungsverstärker und Antennen, die eine robuste Kommunikation in mobilen Geräten ermöglichen.



Patch-Antennen: Perfekt für drahtlose Kommunikation und bieten kompakte Designs mit hoher Effizienz.



Direct Broadcast Satellites: Unterstützung von Hochfrequenzbetrieben für eine effiziente Satellitenkommunikation.



Datenverbindung auf Kabelsystemen: Verbesserung der Konnektivität und der Zuverlässigkeit der Datenübertragung in Kabelnetzen.



Fernzählerleser: Ermöglichen effizienter drahtloser Datenerhebung und -überwachung.



Power Backplanes: Unterstützen hochdichte, mehrschichtige Konfigurationen für die Stromverteilung in komplexen Systemen.



Schlussfolgerung
Die Rogers RO3010 PCB ist ein bedeutender Fortschritt im Bereich der Leiterplatten, die eine Mischung aus hoher Leistung, Wirtschaftlichkeit,und Vielseitigkeit, die den Anforderungen der modernen Elektronik entsprichtSeine überlegenen dielektrischen Eigenschaften, thermische Stabilität und Feuchtigkeitsbeständigkeit machen es zu einer idealen Wahl für Ingenieure und Hersteller in verschiedenen Branchen.



Für weitere Informationen oder um zu erfahren, wie die Rogers RO3010 Ihre Projekte verbessern kann, kontaktieren Sie bitte unser Vertriebsteam oder besuchen Sie unsere Website.Begleiten Sie die Zukunft des Schaltkreislaufdesigns mit dem Rogers RO3010 PCB, Ihrem Partner für Innovation und Zuverlässigkeit.



50mil Rogers RO3010 PCB für Mikrowellen- und HF-Anwendungen 1
