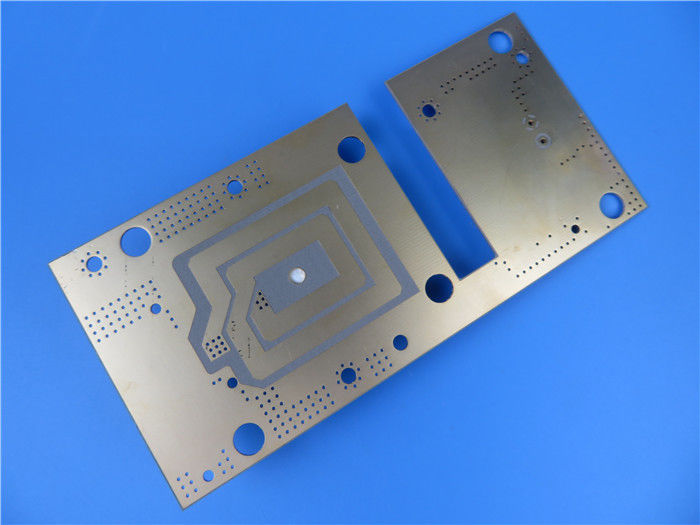

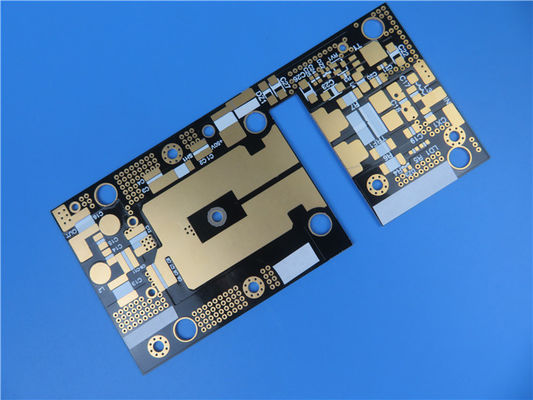

Doppelseitiges RF-35 PCB 30 Mil Immersion Gold Finished PCB Board

Mit fortschreitender Technologie wächst die Nachfrage nach Hochleistungs-Leiterplatten (PCBs), insbesondere in den Bereichen Mikrowellen- und Radiofrequenzanwendungen (RF).Das neu ausgelieferte RF-35 PCB von Taconic stellt einen bedeutenden Sprung in diesem Sektor dar.In diesem Artikel werden wir die Eigenschaften, Vorteile, technischen Spezifikationen und Anwendungen der RF-35 PCB untersuchen.Ein umfassendes Verständnis dafür, warum es die ideale Wahl für Ingenieure und Hersteller ist.

Einführung in das RF-35 PCB

Das RF-35 PCB ist ein organisch-keramisches Laminat, das zur ORCER-Produktfamilie von Taconic gehört.eine Technik, die die mechanische Festigkeit und thermische Stabilität des Materials erhöhtDie Expertise von Taconic in der Keramikfülltechnik und der beschichteten PTFE-Glasfaser gipfelte in der RF-35, was sie zu einer robusten Lösung für verschiedene RF-Anwendungen macht.

Warum RF-35 wählen?

Das RF-35 PCB eignet sich besonders gut für kostengünstige, großvolumige kommerzielle Anwendungen.Seine außergewöhnlichen Eigenschaften machen es zu einer attraktiven Option für Hersteller, die eine zuverlässige Leistung ohne die damit verbundenen hohen Kosten traditioneller Materialien suchenZu den wichtigsten Vorteilen zählen eine hervorragende Schalenfestigkeit, eine sehr geringe Feuchtigkeitsabsorption und ein geringer Ablassfaktor, die alle zu einer überlegenen Leistung in anspruchsvollen Umgebungen beitragen.

Wesentliche Merkmale und Vorteile

Dielektrische Eigenschaften

Das Herzstück der Leistung des RF-35 sind seine beeindruckenden dielektrischen Eigenschaften, mit einer dielektrischen Konstante von 3,5 bei 1,9 GHz und einem Verlustfaktor von nur 0.0018, die RF-35 minimiert Signalverlust und gewährleistet eine gleichbleibende Leistung über einen breiten Frequenzbereich.

Mechanische und thermische Stabilität

Das RF-35 PCB weist einen dielektrischen Abbau von 41 kV auf, was seine Fähigkeit zeigt, Hochspannungsanwendungen standzuhalten.seine geringen Wärmeausdehnungskoeffizienten (CTE) ≈19 ppm/°C in X-Richtung, 24 ppm/°C in der Y-Richtung und 64 ppm/°C in der Z-RichtungDiese Stabilität ist für die Aufrechterhaltung der Integrität der Schaltkreise in Umgebungen mit Temperaturschwankungen unerlässlich.

Entflammbarkeit und Sicherheit

Mit einer Entflammbarkeit von UL-94 V0 erfüllt das RF-35 PCB strenge Sicherheitsstandards, was es für eine Vielzahl von Anwendungen geeignet macht.Diese Bewertung ist besonders wichtig in Branchen, in denen die Sicherheit von entscheidender Bedeutung ist., wie z.B. Telekommunikation und Automobil.

Niedrige Kosten und hohe Leistung

Die RF-35 PCB ist für die Produktion in großen Mengen konzipiert, so dass die Hersteller die Kosten niedrig halten und gleichzeitig eine hohe Leistung beibehalten können.Seine hervorragende Schälfestigkeit für 1/2 Unze und 1 Unze Kupferschichten erleichtert eine einfache Nachbearbeitung, ein erheblicher Vorteil in Produktionsumgebungen, in denen Änderungen erforderlich sein können.

Feuchtigkeitsbeständigkeit

Die ultra-niedrige Feuchtigkeitsabsorptionsrate des RF-35 PCB erhöht seine Zuverlässigkeit in feuchten Umgebungen.bei denen Feuchtigkeit die Leistung beeinträchtigen kann.

Technische Spezifikation

Das Verständnis der technischen Spezifikationen dieses RF-35 PCB ist für Ingenieure, die es in ihre Entwürfe integrieren möchten, unerlässlich.

- PCB Stackup: 2-schichtiges starres PCB
- Kupferschicht 1: 35 μm
- RF-35 Kern: 30 mil (0,762 mm)
- Kupferschicht 2: 35 μm
-Board Abmessungen: 30,6 mm x 29,45 mm, +/- 0,15 mm
- Mindestspuren: 4/4 Millimeter
- Mindestlochgröße: 0,4 mm
- Fertigplattendicke: 0,8 mm
- Fertiges Kupfergewicht: 1 Unze (1,4 Mil) auf den äußeren Schichten
- Durch Plattierungstärke: 25 μm
- Oberflächenveredelung:
- Seidenschirm: oben: Weiß; unten: keine
- Lötmaske: oben: blau; unten: keine
- Qualitätssicherung: 100% elektrische Prüfung vor dem Versand
- Qualitätsstandard: IPC-Klasse 2

Anwendungsbereiche

Die Vielseitigkeit der RF-35 PCB macht sie für eine Vielzahl von Anwendungen geeignet, darunter:

- Leistungsverstärker: Zuverlässige Leistung bei der Verstärkung von Signalen bei Minimierung der Verzerrungen.
- Filter und Kopplungen: Für die Signalverarbeitung und die Steuerung von Frequenzbereichen unerlässlich.
- Passive Komponenten: Ideal für Anwendungen, die eine stabile und konstante Leistung erfordern.

Schlussfolgerung

Die RF-35 PCB ist ein Beweis für das Engagement von Taconic für Innovation und Qualität auf dem PCB-Markt.und außergewöhnliche Zuverlässigkeit machen es zu einer hervorragenden Wahl für Ingenieure und Hersteller in den Mikrowellen- und HF-SektorenDurch die Auswahl des RF-35 kaufen Sie nicht nur eine Leiterplatte; Sie investieren in eine Lösung, die Ihre Entwürfe verbessert und die Leistung Ihrer Anwendungen verbessert.

Für weitere Informationen über das RF-35 PCB und wie es Ihren spezifischen Bedürfnissen gerecht werden kann, wenden Sie sich bitte an unser Vertriebsteam oder besuchen Sie unsere Website.Die Zukunft der Mikrowellen- und HF-Technologie mit dem RF-35 PCB®, bei dem Qualität mit Erschwinglichkeit übereinstimmt.
