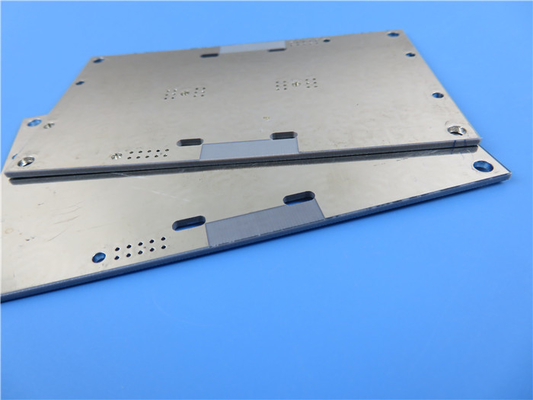

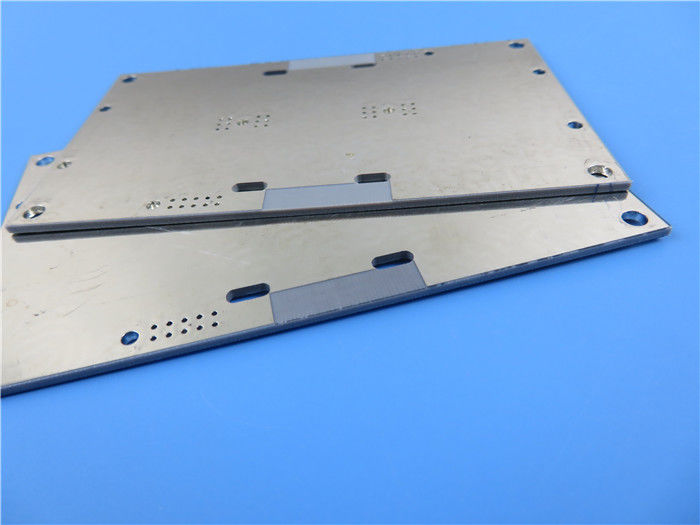

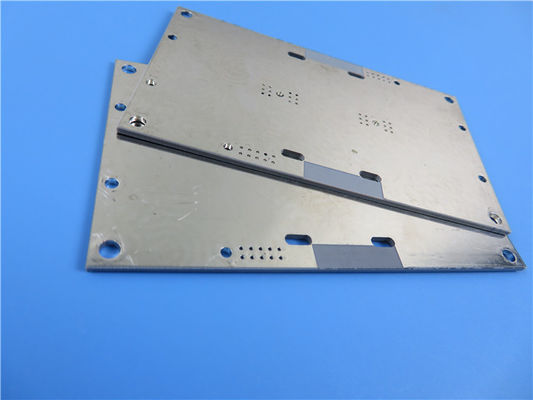

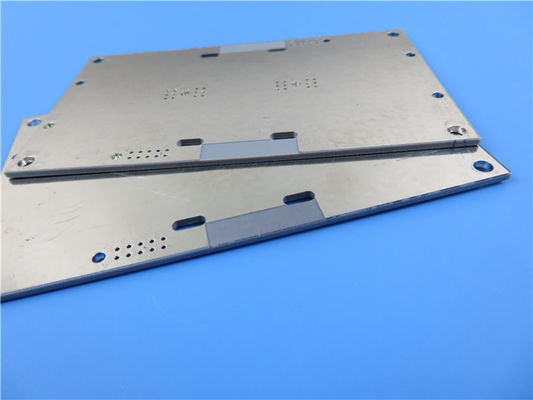

30 Millimeter TC600 PCB 2-Schicht Immissionsgold Oberfläche fertiggestellt

In einer wettbewerbsorientierten Elektroniklandschaft ist eine revolutionäre Effizienz in Hochfrequenzanwendungen für das moderne Design von entscheidender Bedeutung.für die Erhöhung der Leistungsfähigkeit durch überlegene thermische Steuerung und geringe VerlustmerkmaleDieser Artikel untersucht die einzigartigen Eigenschaften, Vorteile und Anwendungen des TC600-PCB und zeigt, warum es für Ingenieure und Designer, die nach Exzellenz streben, eine wichtige Komponente ist.

Einführung in TC600-Laminate

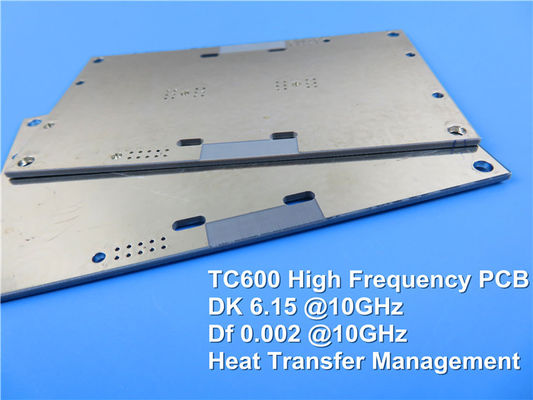

Das TC600-Laminat ist ein mit Keramik gefülltes, gewebtes, glasfaserverstärktes Verbundwerkstoff auf PTFE-Basis, das speziell für Hochleistungs-Leiterplattenanwendungen entwickelt wurde.mit einer dielektrischen Konstante (Dk) von 6.15 sowohl bei 1,8 MHz als auch bei 10 GHz ermöglicht dieses Laminat eine effiziente Signalverbreitung, die für Hochfrequenzbetriebe unerlässlich ist.0020 bei 10 GHz minimiert Signalverlust, so dass Hochfrequenzsignale ihre Integrität über größere Entfernungen hinweg erhalten.

Die Bedeutung des thermischen Managements in der PCB-Konstruktion

Das TC600 PCB zeichnet sich in diesem Bereich durch eine Wärmeleitfähigkeit von 1,1 W/mK in der Z-Achse und 1,4 W/mK in den X- und Y-Achsen aus.Diese überlegene Wärmeleitfähigkeit ermöglicht eine effiziente WärmeableitungDurch die Verringerung von Hotspots verbessert das TC600 PCB die Lebensdauer des Geräts erheblich.Sie ist daher ideal für Anwendungen geeignet, bei denen eine hohe Leistung erforderlich ist..

Mechanische Robustheit: Ein Fortschritt in der PCB-Technologie

Im Gegensatz zu zerbrechlichen Laminaten ist die TC600-PCB auf mechanische Robustheit ausgerichtet. Sie kann Verarbeitungseinschlägen und hohen G-Kräften standhalten und gewährleistet damit eine hohe Zuverlässigkeit in anspruchsvollen Umgebungen.Diese Langlebigkeit ist für Anwendungen in der Avionik und Automobilelektronik von entscheidender BedeutungDie hohe Schälfestigkeit des TC600-Laminats sorgt auch für eine zuverlässige Verarbeitung von schmalen Linien und erhöht so die Produktionseffizienz.

Details zum Bau

Diese Leiterplatte verfügt über eine 2-Schicht starre Stapelung mit jeder Kupferschicht mit einer Dicke von 35 μm, die eine ausgezeichnete Leitfähigkeit bietet.Optimierung der thermischen und elektrischen LeistungMit einer Plattengröße von 61,99 mm x 39,99 mm und einer Enddicke von 0,8 mm ist das TC600-PCB für kompakte Anwendungen konzipiert und bietet gleichzeitig hohe Leistung.

Qualitätssicherungsstandards für TC600-Laminate

Die TC600-PCB wird nach den IPC-Klasse-2-Standards hergestellt und vor dem Versand strengen elektrischen Tests unterzogen.Dieses Qualitätsversprechen stellt sicher, dass jede Einheit nicht nur die Kriterien für Zuverlässigkeit und Leistung erfüllt, sondern auch übertrifft., so daß die Ingenieure in ihre Konstruktionen vertrauen können.

Typische Anwendungen von TC600 PCB

Die Vielseitigkeit des PCB TC600 macht es für eine Vielzahl von Anwendungen geeignet, darunter:

- Leistungsverstärker: Verbesserung der Effizienz und Zuverlässigkeit bei Hochleistungsanwendungen.


- Mikrowellenkombinator und Stromteilplatten: Ideal für Avionik und Kommunikationssysteme.


- Kleine Fußabdruck-Antennen: Perfekt für raumbeschränkte Designs in mobilen Geräten.


- Antennen für digitale Audioübertragung (DAB): Unterstützung einer hochwertigen Audioübertragung.


- GPS- und Handheld-RFID-Leser-Antennen: Sicherstellung einer zuverlässigen Leistung in Navigations- und Verfolgungssystemen.

Schlussfolgerung: Die Zukunft der Hochleistungs-PCBs

Mit seinem innovativen Design und seinen fortschrittlichen Funktionen wird das TC600 PCB Ihre Entwürfe mit überlegenem thermischem Management und Leistung verbessern.Da die Ingenieure immer mehr Anforderungen an Effizienz und Zuverlässigkeit stellen, bietet das TC600-PCB eine Lösung, die diesen Herausforderungen direkt begegnet.Die Zukunft der Hochleistungselektronik mit dem TC600 PCB® erleben, wo Spitzentechnologie auf außergewöhnliche Leistung trifft!
