Wir präsentieren die Rogers RO4835 PCB, entwickelt für hohe Frequenzleistung und außergewöhnliche Zuverlässigkeit.mit einer erhöhten thermischen Stabilität und einer höheren Oxidationsbeständigkeit als herkömmliche KohlenwasserstoffmaterialienMit ähnlichen Eigenschaften wie RO4350B-Laminate eignet sich die RO4835 perfekt für die kostengünstige Schaltkreisfertigung bei gleichzeitiger Einhaltung hoher Leistungsstandards.
Wesentliche Merkmale
- RoHS-konform: Erfüllt Umweltstandards für Anwendungen, die UL 94 V-0 erfordern.
- IPC-4103 Konformität: Einhaltung der Industriestandards für Qualität und Zuverlässigkeit.
- Dielektrische Konstante: 3,48 ± 0.05, um eine kontrollierte Impedanz für kritische Anwendungen zu gewährleisten.
- Dissipationsfaktor: niedrig bei 0,0037 bei 10 GHz, was eine effiziente Signalübertragung fördert.
-Glasübergangstemperatur: Über 280 °C, für Anwendungen mit hoher Temperatur.
- Koeffizient der thermischen Ausdehnung: Niedrige Werte sorgen für eine dimensionelle Stabilität über die Achsen hinweg.
| Eigentum |
RO4835 |
Ausrichtung |
Einheiten |
Die Situation |
Prüfmethode |
| Dielektrische Konstante,ε Prozess |
3.48 ± 0.05 |
Z |
- |
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Geklemmte Streifenlinie |
| Dielektrische Konstante |
3.66 |
Z |
- |
8 bis 40 GHz |
Differentielle Phasenlänge Methode |
| Verlustfaktor |
0.0037 |
Z |
- |
10 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Thermischer Koeffizient ε |
+50 |
Z |
ppm/°C |
-100°C bis 150°C |
IPC-TM-650 2.5.5.5 |
| Volumenwiderstand |
5 x 108 |
|
MΩ.cm |
- Das ist nicht wahr. |
IPC-TM-650 2.5.17.1 |
| Oberflächenwiderstand |
7 x 108 |
|
MΩ |
- Das ist nicht wahr. |
IPC-TM-650 2.5.17.1 |
| Elektrische Stärke |
30.2(755) |
Z |
Kv/mm(v/mil) |
|
IPC-TM-650 2.5.6.2 |
| Zugmodul |
7780 ((1128) |
Y |
MPa (ksi) |
NT1 die |
ASTM D 638 |
| Zugfestigkeit |
136.197) |
Y |
MPa (ksi) |
NT1 die |
ASTM D 638 |
| Flexuralstärke |
186 (27) |
|
Mpa (kpsi) |
|
IPC-TM-650 2.4.4 |
| Dimensionelle Stabilität |
< 05 |
X, Y |
mm/m
(Mils/Zoll) |
nach Ätzen+E2/150°C |
IPC-TM-650 2.4.39A |
| Koeffizient der thermischen Ausdehnung |
10
12
31 |
X
Y
Z |
ppm/°C |
-55°C bis 288°C |
IPC-TM-650 2.4.41 |
| Tg |
>280 |
|
°C TMA |
Eine |
IPC-TM-650 2.4.24.3 |
| Td |
390 |
|
°C TGA |
|
ASTM D 3850 |
| Wärmeleitfähigkeit |
0.66 |
|
W/m/oK |
80°C |
ASTM C518 |
| Feuchtigkeitsabsorption |
0.05 |
|
% |
48 Stunden Eintauchen 0,060"
Probe Temperatur 50°C |
ASTM D 570 |
| Dichte |
1.92 |
|
gm/cm3 |
23°C |
ASTM D 792 |
| Stärke der Kupferschalen |
0.88 (5.0) |
|
N/mm (pli) |
Nach dem Löten schwimmen 1 oz.
EDC-Folien |
IPC-TM-650 2.4.8 |
| Entflammbarkeit |
V-0 |
|
|
|
UL 94 |
| Bleifreies Verfahren kompatibel |
- Ja, das ist es. |
|
|
|
|
Vorteile
- Oxidationsbeständigkeit: bietet eine deutlich verbesserte Haltbarkeit gegenüber typischen thermosetten Mikrowellenmaterialien.
- Niedrige Verlustleistung: Ideal für Hochfrequenzanwendungen, einschließlich Automobilsysteme.
- Enge Toleranzen: Kontrollierte dielektrische Konstante für Präzision in Übertragungsleitungen.
-Bleifreie Kompatibilität: Sorgt für keine Probleme mit Blasenbildung oder Delamination während der Verarbeitung.
-Stabile Abmessungen: Niedrige Ausdehnungskoeffizienten erhalten bei durchgehaltenen Löchern die Zuverlässigkeit.
| PCB-Material: |
Kohlenwasserstoffkeramische Laminate |
| Bezeichnung: |
RO4835 |
| Dielektrische Konstante: |
3.48 (10 GHz) |
| Verlustfaktor |
0.0037 (10 GHz) |
| Anzahl der Schichten: |
Doppelseitige PCB, mehrschichtige PCB, hybride PCB |
| Kupfergewicht: |
0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| Dielektrische Dicke (ED-Kupfer) |
6.6mil (0.168mm), 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm) |
| Dielektrische Dicke (LoPro Kupfer) |
4mil (0,102mm), 7,3mil (0,186mm), 10,7mil (0,272mm), 20,7mil (0,526mm), 30,7mil (0,780mm), 60,7mil (1.542mm) |
| PCB-Größe: |
≤ 400 mm x 500 mm |
| Lötmaske: |
Grün, Schwarz, Blau, Gelb, Rot usw. |
| Oberflächenveredelung: |
Bares Kupfer, HASL, ENIG, Immersionssilber, Immersionstin, OSP, reines Gold etc. |

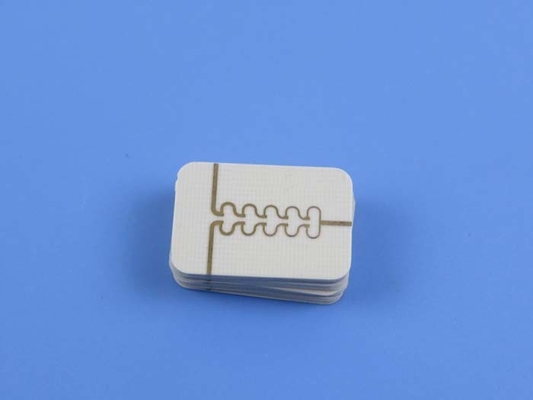

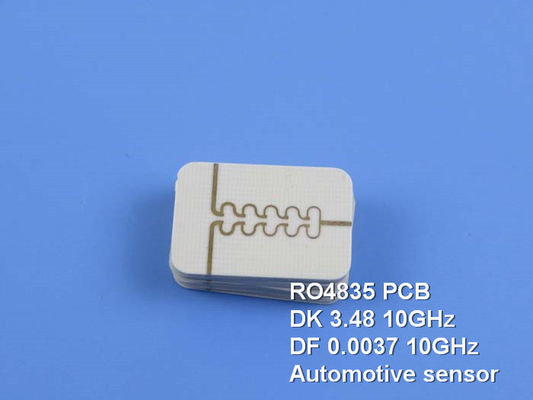

Diese Leiterplatte besteht aus einer 2-schichtigen starren Platte, die eine robuste Plattform für Hochfrequenzanwendungen bietet.Sicherstellung der effektiven Leitfähigkeit und Signalintegrität im gesamten Stromkreis.
Die dielektrische Schicht besteht aus 20 mils (0,508 mm) RO4835 Material, was zur geringen Verlustleistung der PCB beiträgt.mit einer Leistung von mehr als 50 W und.
Für die Präzisionsfertigung ermöglicht das PCB eine Mindestspur und einen Mindestraum von 6/8 mil, zusammen mit einer Mindestlochgröße von 0,3 mm, was komplexe Designs ermöglicht.Die Oberflächenveredelung erfolgt durch Eintauchen in GoldDie Oberschicht ist mit weißer Seidenfarbe versehen, um eine klare Kennzeichnung zu gewährleisten, während die untere Schicht frei von Seidenfarbe ist, um ein gestrafftes Erscheinungsbild zu erhalten.
Kunstwerke und Konformität
Art des Bildes:Gerber RS-274-X
Akzeptierter Standard:IPC-Klasse 2
Dienstbereich:Weltweit
Typische Anwendungen
Die Rogers RO4835 PCB ist ideal für:
- Automobilradar und -sensoren
- Mikrowellenkommunikation von Punkt zu Punkt
- Leistungsverstärker.
-Radarsysteme mit Phasen-Array
-RF-Komponenten
