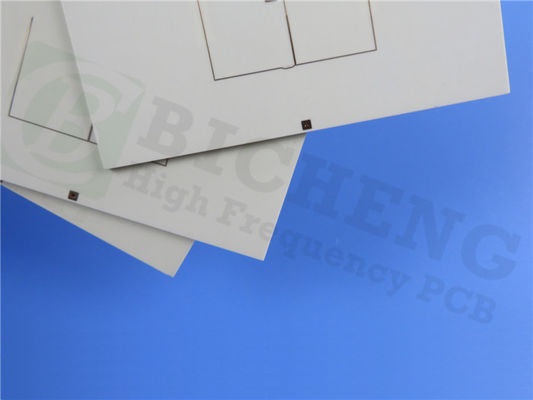

RO4003C PCB 16mil 2-Schicht-Leiterplatte mit Immersion Silber

Das Rogers RO4003C PCB ist eine innovative Lösung, die die Vorteile von gewebtem Glas verstärktes Kohlenwasserstoff/Keramik mit den Herstellungsvorteilen von Epoxy/Glas verbindet.Konzipiert für Hochleistungsanwendungen, bietet dieses Laminat elektrische Eigenschaften, die mit denen von PTFE/gewebtem Glas vergleichbar sind, während es gleichzeitig kostengünstig ist.RO4003C sorgt für eine strenge Kontrolle der dielektrischen Konstante und geringen Verlust, so dass es eine ausgezeichnete Wahl für Mehrschichtplattenkonstruktionen (MLB) ist.

Eigenschaften
- Dielektrische Konstante: 3,38 ± 0,05 bei 10 GHz, die eine zuverlässige Signalintegrität gewährleistet.


- Dissipationsfaktor: 0,0027 bei 10 GHz, was den Signalverlust minimiert.


- Wärmeleitfähigkeit: 0,71 W/m/°K für eine wirksame Wärmemanagement.


- Thermische Stabilität: Koeffizient der dielektrischen Konstante bei +40 ppm/°C, Betriebsbereich von -50°C bis 150°C.


- Koeffizient der thermischen Ausdehnung (CTE): Abgeglichen mit Kupfer mit X-Achse bei 11 ppm/°C und Y-Achse bei 14 ppm/°C; niedrige Z-Achse CTE von 46 ppm/°C.


- Glasübergangstemperatur (Tg): Über 280 °C, mit robuster thermischer Leistung.


- Feuchtigkeitsabsorption: niedrig bei 0,06%, was die Zuverlässigkeit erhöht.

Vorteile
Die Rogers RO4003C-PCB ist ideal für leistungsempfindliche, umfangreiche Anwendungen geeignet.die geringere Herstellungskosten ermöglichen, ohne die Qualität zu beeinträchtigenDie Konstruktion erfordert keine besonderen Handhabungsverfahren, so daß sie für verschiedene Produktionsumgebungen zugänglich ist.

PCB-Spezifikationen

Diese Leiterplatte besteht aus einer 2-schichtigen starren Platte mit Abmessungen von 90,63 mm x 170,35 mm und einer Toleranz von ±0,15 mm.406 mm (16 mil) Rogers 4003C Kern zwischen zwei 35 μm Kupferschichten eingeklemmt. Die fertige Platte hat eine Dicke von 0,5 mm, ein Kupfergewicht von 1 Unze (1,4 Mil) an den Außenschichten.Gewährleistung der Klarheit der Konstruktion.

Kunstwerke und Standards

Diese Leiterplatte wird mit Bildern im Gerber RS-274-X-Format geliefert, die den IPC-Klasse-2-Qualitätsstandards entsprechen.Diese Konformität garantiert, dass die PCB strengen Anforderungen an Leistung und Zuverlässigkeit entspricht.

Verfügbarkeit

Diese RO4003C-Leiterplatte ist für den weltweiten Versand verfügbar, wodurch Ingenieure und Designer unabhängig vom Standort leicht Zugang zu modernster Technologie für ihre Projekte haben.

Typische Anwendungen

Dieses PCB ist besonders geeignet für:

- Antennen und Leistungsverstärker für Mobilfunk-Basisstationen

-RF-Kennzeichen

-Radar- und Sensorsysteme für Fahrzeuge

- LNB für Satelliten mit direkter Sendefunktion

- Verbessern Sie Ihre elektronischen Entwürfe mit dem Rogers RO4003C PCB, eine außergewöhnliche Wahl für Hochleistungs-Anwendungen, die Zuverlässigkeit, Effizienz und Wirtschaftlichkeit erfordern.
