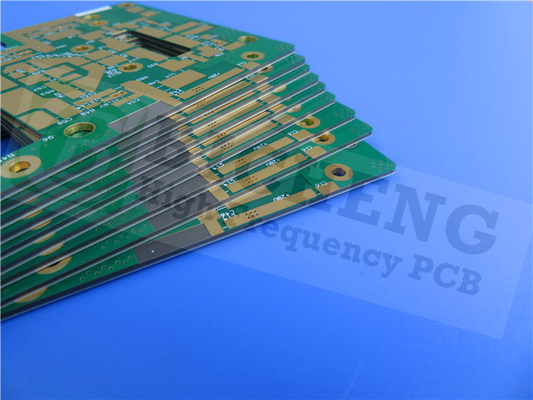

IsoClad 917 PCB 31mil 2-Schicht-Immissions-Zinn-Schaltplatte

IsoClad 917 PCB 31mil 2-Layer Immesion Tin Circuit Board
IsoClad 917 PCB 31mil 2-Layer Immesion Tin Circuit Board IsoClad 917 PCB 31mil 2-Layer Immesion Tin Circuit Board

Großes Bild :  IsoClad 917 PCB 31mil 2-Schicht-Immissions-Zinn-Schaltplatte

Produktdetails:
Herkunftsort: China
Markenname: Bicheng
Zertifizierung: UL, ISO9001, IATF16949
Zahlung und Versand AGB:
Min Bestellmenge: 1 Stück
Preis: USD9.99-99.99/PCS
Verpackung Informationen: Staubsack+Karton
Lieferzeit: 8-9 Arbeitstage
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 5000 Stück pro Monat
Ausführliche Produkt-Beschreibung
Material: IsoClad 917 Anzahl der Schichten: 2-layer
PCB-Größe: 91.17 mm x 31,36 mm = 1 PCS, +/- 0,15 mm PCB-Dicke: 0.9 mm
Kupfergewicht: 1 oz (1,4 ml) äußere Schichten Oberflächenbearbeitung: Immersions-Zinn
Hervorheben:

2-Schicht-PCB

,

Immissionszinn-PCB

,

31 ml PCB

Die IsoClad 917-PCB ist mit Rogers' fortschrittlichen nicht gewebten Glasfaser-/PTFE-Verbundwerkstoffe ausgestattet und bietet als Leiterplatten-Substrat eine außergewöhnliche Leistung.mit einer dielektrischen Konstante (Dk) von 2.17 oder 2.20, IsoClad 917 Laminate verwenden ein geringes Verhältnis an nicht gewebter Glasfaser, um die niedrigste in ihrer Klasse verfügbare dielektrische Konstante und den niedrigsten Ablösungsfaktor zu erreichen.Diese einzigartige Formulierung ermöglicht eine flexible AnwendungDie längeren zufälligen Fasern und das eigene Herstellungsprozess verbessern die Dimensionsstabilität und die dielektrische Konstante-Einheitlichkeit.die IsoClad 917 von ihren Wettbewerbern unterscheidet.



Wesentliche Merkmale

IsoClad 917 verfügt über beeindruckende Spezifikationen, darunter eine dielektrische Konstante von 2,17 oder 2,20 bei 10 GHz und 23 °C sowie einen Abfallfaktor von 0,0013 unter denselben Bedingungen.Der Temperaturkoeffizient der dielektrischen Konstante (TcDK) beträgt -157 ppm/°C, die Stabilität im Temperaturbereich von -10°C bis 140°C gewährleistet.



Das Laminat weist eine starke Schälfestigkeit von 10 Pfund pro Zoll und eine geringe Feuchtigkeitsabsorptionsrate von nur 0,04% auf.47 ppm/°C in der Y-Achse, und 236 ppm/°C in der Z-Achse, zeigt IsoClad 917 eine ausgezeichnete Dimensionsstabilität.



Eigentum IsoClad 917 Die Situation Prüfmethode
Dielektrische Konstante @ 10 GHz 2.17, 2.20 C23/50 IPC TM-650 2.5.5.5
Verlustfaktor @ 10 GHz 0.0013 C23/50 IPC TM-650 2.5.5.5
Erthermischer Koeffizient (ppm/°C) -157 -10°C bis +140°C IPC TM-650 2.5.5.5
angepasst
Schälfestigkeit (Pfund pro Zoll) 10 Nach Thermal IPC TM-650 2.4.8
Volumenwiderstand (MΩ-cm) 1.5 x 1010 C96/35/90 IPC TM-650 2.5.17.1
Oberflächenwiderstand (MΩ) 1.0 x 109 C96/35/90 IPC TM-650 2.5.17.1
Bogenwiderstand (Sekunden) > 180 D48/50 ASTM D-495
Zugmodul (kpsi) 133, 120 A, 23°C ASTM D-638
Zugfestigkeit (kpsi) 4.3, 3.8 A, 23°C ASTM D-882
Kompressionsmodul (kpsi) 182 A, 23°C ASTM D-695
Flexuralmodul (kpsi) 213 A, 23°C ASTM D-790
Dielektrische Aufspaltung (kv) > 45 D48/50 ASTM D-149
Dichte (g/cm3) 2.23 A, 23°C ASTM D-792 Methode A
Absorption von Wasser (%) 0.04 E1/105 + D24/23 MIL-S-13949H 3.7.7
IPC TM-650 2.6.2.2
Koeffizient der thermischen   0°C bis 100°C IPC TM-650 2.4.24
Ausdehnung (ppm/°C)   Mettler 3000
X-Achse 46 Thermomechanische
Y-Achse 47 Analysierer
Z-Achse 236
Wärmeleitfähigkeit (W/mK) 0.263 100 °C ASTM E-1225
Ausgasung   125°C, ≤ 10-6Torr
Gesamtmassenverlust (%) 0.02 Höchstens 1,00%
Erhobenes Flüchtig 0.00 Höchstens 0,10%
Verdichtbares Material (%)
Rückgewinnung von Wasserdampf (%) 0.02
Sichtbares Kondensat (±) Nein
Entflammbarkeit Erfüllt die Anforderungen der
UL94-V0
C48/23/50, E24/125 UL 94 Vertikalverbrennung IPC TM-650 2.3.10



Vorteile

Die IsoClad 917 PCB bietet zahlreiche Vorteile, darunter:



- Verstärkung aus nicht gewebter Glasfaser für mehr Flexibilität und Leistung.


- Niedrige dielektrische Konstante und extrem geringer Verlust, was sie ideal für Hochfrequenzanwendungen macht.


- Niedrige Feuchtigkeitsabsorption für eine verbesserte Zuverlässigkeit.


- geringere Steifigkeit im Vergleich zu Gewebe aus Glasfaser, wodurch vielseitige Konstruktionen möglich sind.


- Hoch isotropische Eigenschaften in den Richtungen X, Y und Z, die eine gleichbleibende Leistung bieten.


- Stabile dielektrische Konstante über einen Frequenzbereich hinweg, die einen zuverlässigen Betrieb gewährleistet.


- Verbesserung der Dimensionsstabilität für präzise Anwendungen.



PCB-Material: Nichtgewebte Glasfaser/PTFE-Komposite
Bezeichnung: IsoClad 917
Dielektrische Konstante: 2.17 oder 2.20 (10 GHz)
Dissipationsfaktor 0.0013 (10 GHz)
Anzahl der Schichten: Einseitige, doppelseitige, mehrschichtige und hybride PCB
Kupfergewicht: 1 Unz (35 μm), 2 Unz (70 μm)
Dielektrische Dicke 20 Millimeter (0,508 mm), 31 Millimeter (0,787 mm), 62 Millimeter (1,575 mm)
PCB-Größe: ≤ 400 mm x 500 mm
Lötmaske: Grün, Schwarz, Blau, Gelb, Rot usw.
Oberflächenveredelung: ENIG (Immersionsgold), HASL, Immersionssilber, Immersionstin, ENEPIG, OSP, Bares Kupfer, reines Gold etc.



IsoClad 917 PCB 31mil 2-Schicht-Immissions-Zinn-Schaltplatte 0



Spezifikationen

Dieses PCB-Stackup besteht aus einem 2-schichtigen starren Design mit einer Kupferschicht 1 von 35 μm, einem IsoClad 917-Kern mit einer Größe von 0,787 mm (31 mil) und einer Kupferschicht 2 ebenfalls mit einer Größe von 35 μm.



Die Abmessungen der Platte sind 91,17 mm x 31,36 mm, mit einer Toleranz von +/- 0,15 mm. Die Mindestspur/Laufzeit beträgt 5/5 mils und die Mindestöffnung beträgt 0,3 mm.



Die Oberflächendicke beträgt 20 μm und die Oberfläche ist aus Eintauchenzinn.



Die Oberseite ist mit einer grünen Lötmaske beschichtet und die Unterseite ist ohne Lötmaske.Jede Leiterplatte wird vor dem Versand einer elektrischen Prüfung unterzogen, um die Zuverlässigkeit zu gewährleisten..



Normen und Verfügbarkeit

Die IsoClad 917-PCB ist nach hohen Qualitätsstandards hergestellt, wobei der Artwork-Typ Gerber RS-274-X ist. Sie entspricht den IPC-Klasse-2-Qualitätsstandards und gewährleistet damit Zuverlässigkeit und Leistung.Dieses Produkt ist weltweit erhältlich, so dass es für verschiedene Anwendungen geeignet ist.



Typische Anwendungen

Die IsoClad 917 PCB ist ideal für eine Vielzahl von Anwendungen geeignet, darunter:



- Konforme Antennen
- Stripline- und Mikrobandkreisläufe
- Führungssysteme
- Radarsysteme und elektronische Systeme

IsoClad 917 PCB 31mil 2-Schicht-Immissions-Zinn-Schaltplatte 1
