Die DiClad 880 PCB ist aus Rogers fortschrittlichen gewebten Glasfaserverstärkten, PTFE-basierten Verbundwerkstoffe hergestellt,mit einer Breite von mehr als 20 mm,Durch eine präzise Kontrolle des Glasfaser-PTFE-Verhältnisses erzielen DiClad 880-Laminate nicht nur eine geringere dielektrische Konstante und einen geringeren Ablassfaktor, sondern bieten auch eine verbesserte Dimensionsstabilität.Die einzigartige Gewebefaserverstärkung in DiClad 880 sorgt für eine höhere Stabilität im Vergleich zu PTFE-Laminaten mit ähnlichen dielektrischen Eigenschaften, so dass es eine ideale Wahl für Hochleistungsanwendungen ist.
Wesentliche Merkmale
Die DiClad 880 weist eine dielektrische Konstante (Dk) von 2,17 oder 2 auf.2, mit einer Toleranz von +/- 0,04 bei Frequenzen von 10 GHz und 23°C sowie bei 1 MHz.Beitrag zur Effizienz.
Darüber hinaus beträgt der Temperaturkoeffizient der dielektrischen Konstante (TcDK) -160 ppm/°C, was eine Stabilität im Temperaturbereich von -10°C bis 140°C gewährleistet.02%Die thermischen Expansionskoeffizienten (CTE) liegen bei 25 ppm/°C in der X-Achse, 34 ppm/°C in der Y-Achse und 252 ppm/°C in der Z-Achse.Dieses Laminat erfüllt auch die Flammbarkeitsnormen UL 94-V0, die Sicherheit in verschiedenen Anwendungen gewährleistet.
| Eigentum |
Prüfmethode |
Die Situation |
DiClad 880 |
| Dielektrische Konstante @ 10 GHz |
IPC TM-650 2.5.5.5 |
C23/50 |
2.17, 2.20 |
| Dielektrische Konstante @ 1 MHz |
IPC TM-650 2.5.5.3 |
C23/50 |
2.17, 2.20 |
| Verlustfaktor @ 10 GHz |
IPC TM-650 2.5.5.5 |
C23/50 |
0.0009 |
| Verlustfaktor @ 1 MHz |
IPC TM-650 2.5.5.3 |
C23/50 |
0.0008 |
| Erthermischer Koeffizient (ppm/°C) |
IPC TM-650 2.5.5.5
angepasst |
-10°C bis +140°C |
- 160 |
| Schälfestigkeit (Pfund pro Zoll) |
IPC TM-650 2.4.8 |
Nach thermischem Stress |
14 |
| Volumenwiderstand (MΩ-cm) |
IPC TM-650 2.5.17.1 |
C96/35/90 |
1.4 x 109 |
| Oberflächenwiderstand (MΩ) |
IPC TM-650 2.5.17.1 |
C96/35/90 |
2.9 x 106 |
| Bogenwiderstand |
ASTM D-495 |
D48/50 |
> 180 |
| Zugmodul (kpsi) |
ASTM D-638 |
A, 23°C |
267, 202 |
| Zugfestigkeit (kpsi) |
ASTM D-882 |
A, 23°C |
8.1, 7.5 |
| Kompressionsmodul (kpsi) |
ASTM D-695 |
A, 23°C |
237 |
| Flexuralmodul (kpsi) |
ASTM D-790 |
A, 23°C |
357 |
| Dielektrische Auflösung (kV) |
ASTM D-149 |
D48/50 |
> 45 |
| Dichte (g/cm3) |
ASTM D-792 Methode A |
A, 23°C |
2.23 |
| Absorption von Wasser (%) |
MIL-S-13949H 3.7.7
IPC TM-650 2.6.2.2 |
E1/105 + D24/23 |
0.02 |
| Koeffizient der thermischen |
IPC TM-650 2.4.24 |
0°C bis 100°C |
|
| Ausdehnung (ppm/°C) |
Mettler 3000 |
|
| X-Achse |
Thermomechanische |
25 |
| Y-Achse |
Analysierer |
34 |
| Z-Achse |
|
252 |
| Wärmeleitfähigkeit (W/mK) |
ASTM E-1225 |
100 °C |
0.261 |
| Ausgasung |
Einheit für die Überwachung von Luftfahrzeugen |
125°C, ≤ 10-6 torr |
|
| Gesamtmassenverlust (%) |
Höchstens 1,00% |
0.01 |
| Erhobenes Flüchtig |
Höchstens 0,10% |
0.01 |
| Verdichtbares Material (%) |
|
|
| Rückgewinnung von Wasserdampf (%) |
|
0.01 |
| Sichtbares Kondensat (±) |
|
Nein |
| Entflammbarkeit UL-Datei E 80166 |
UL 94 Vertikalverbrennung IPC TM-650 2.3.10 |
C48/23/50, E24/125 |
Erfüllt die Anforderungen der UL94-V0 |
Vorteile
DiClad 880 PCB bietet zahlreiche Vorteile, darunter eine extrem geringe Verlusttangente und eine ausgezeichnete Dimensionsstabilität, die für Hochfrequenzanwendungen von entscheidender Bedeutung sind.Die einheitliche Leistung des Produkts über Frequenzen hinweg gewährleistet gleichbleibende elektrische Eigenschaften, der einen zuverlässigen Betrieb gewährleistet.
Das Material ist chemisch widerstandsfähig, hat unter den PTFE-basierten Verbundwerkstoffen die geringste Feuchtigkeitsabsorption und hält eine stabile dielektrische Konstante über einen breiten Frequenzbereich aufrecht.Diese niedrige Dk unterstützt breitere Linienbreiten, was zu einem geringeren Einsatzverlust führt und DiClad 880 zu einer außergewöhnlichen Wahl für anspruchsvolle elektronische Konstruktionen macht.
Spezifikationen

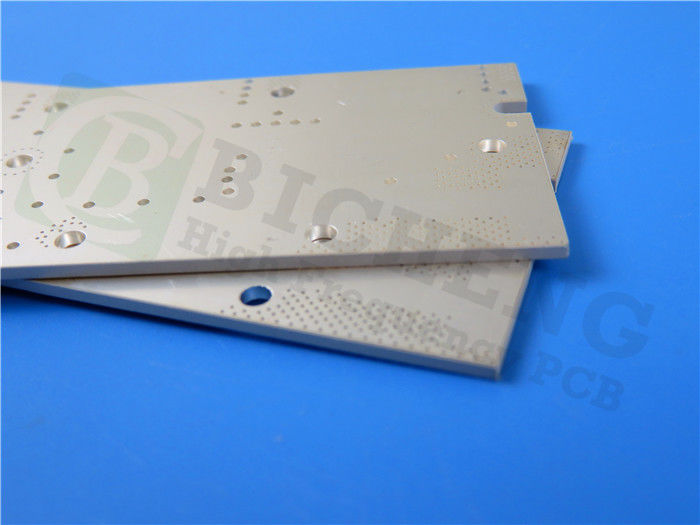

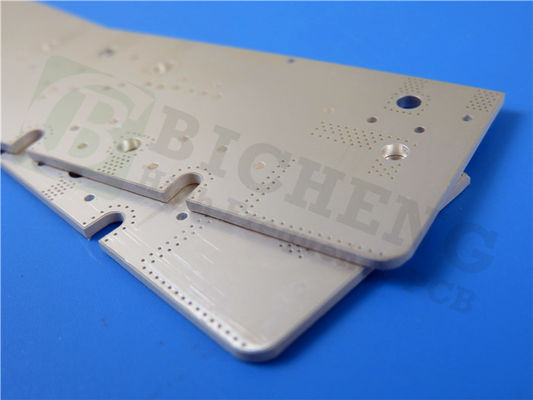

Dieses PCB-Stack-Up verfügt über ein 2-Schicht-Rigid-Design, bestehend aus einer Kupferschicht 1 von 35 μm, einem DiClad 880-Kern mit 1,524 mm (60 mil) und einer Kupferschicht 2 ebenfalls bei 35 μm.
Die Abmessungen der Platte sind 70,28 mm x 139,35 mm, mit einer Toleranz von +/- 0,15 mm. Die Mindestspur/Abstand ist auf 5/8 mil eingestellt, während die Mindestöffnung 0,25 mm beträgt.
Die Oberflächendicke beträgt 20 μm und die Oberfläche ist mit Eintauchergold gefertigt.
Bei der Seidenschirmplatte ist die obere Seite mit einem weißen Druck versehen, während die untere Seite keinen hat.jede PCB wird einer elektrischen Prüfung zu 100% unterzogen, um die Zuverlässigkeit zu gewährleisten.
| PCB-Material: |
Gewebte Glasfaserverstärkte Verbundstoffe auf PTFE-Basis |
| Bezeichnung: |
DiClad 880 |
| Dielektrische Konstante: |
2.20 (10 GHz) |
| Dissipationsfaktor |
0.0009 (10 GHz) |
| Anzahl der Schichten: |
Doppelseitige PCB, mehrschichtige PCB, hybride PCB |
| Kupfergewicht: |
1 Unz (35 μm), 2 Unz (70 μm) |
| Dielektrische Dicke |
20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm) |
| PCB-Größe: |
≤ 400 mm x 500 mm |
| Lötmaske: |
Grün, Schwarz, Blau, Gelb, Rot usw. |
| Oberflächenveredelung: |
Immersionsgold (ENIG), HASL, Immersionssilber, Immersionstin, OSP, ENEPIG, Bares Kupfer, reines Gold etc. |
Normen und Verfügbarkeit
Dieses PCB wird nach hohen Qualitätsstandards geliefert. Der Artwork-Typ ist Gerber RS-274-X und entspricht dem IPC-Class-2-Standard. Dieses Produkt ist weltweit erhältlich,Erleichterung des Zugangs zu verschiedenen Projekten.
Typische Anwendungen
Die DiClad 880-PCB ist für eine Vielzahl von Anwendungen geeignet, darunter:
- Radar-Versorgungsnetze
- kommerzielle Phasen-Array-Netzwerke
- Antennen für Basisstationen mit geringem Verlust
- Führungssysteme
- Digitale Funkantennen
- Filter, Kopplungen und Geräuschverstärker (LNA)
Mit seinen fortschrittlichen Funktionen und robusten Leistungen zeichnet sich die DiClad 880-PCB als ausgezeichnete Wahl für Hochfrequenz- und Hochleistungs-elektronische Anwendungen aus.
