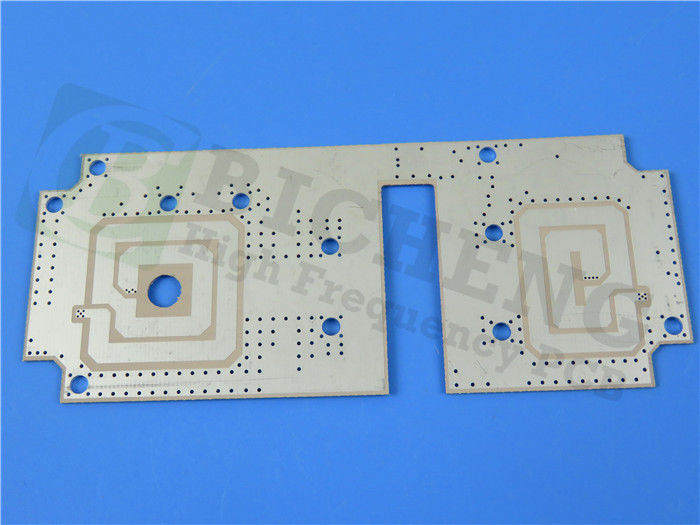

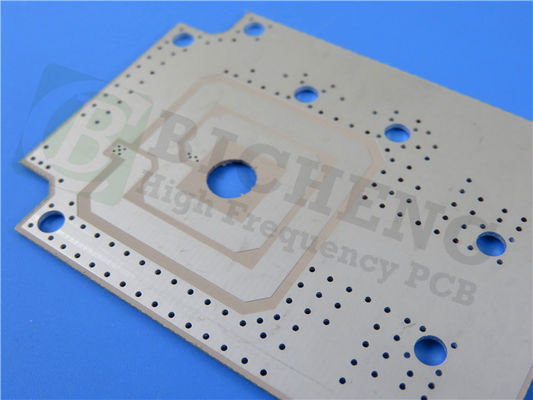

TC350 PCB 10mil 2-Schicht 1OZ Kupfer mit ENEPIG

TC350 PCB ist aus Rogers TC350-Laminaten hergestellt, die eine einzigartige Zusammensetzung aus PTFE, hochthermisch leitfähigen keramischen Füllstoffen und gewebter Glasverstärkung aufweisen.Diese Kombination führt zu geringen Einsetzverlusten und hoher WärmeleitfähigkeitDer TC350 ist eine ausgezeichnete Wahl für Hochleistungs-Anwendungen. Sein Design gewährleistet eine überlegene Zuverlässigkeit und geringe Betriebstemperaturen, ideal für Leistungsverstärker und Antennenanlagen.

Mit einer dielektrischen Konstante (Dk) von 3,5 bei 1 MHz, 1,8 GHz und 10 GHz erhalten die TC350-Laminate eine hervorragende Stabilität bei verschiedenen Temperaturen.Diese Stabilität ist entscheidend für die Maximierung des Gewinns und die Minimierung der Bandbreitenverluste in Leistungsverstärkern und AntennenDarüber hinaus ist es für Phasen- und Impedanzempfindliche Geräte wie Netzwerktransformatoren und Wilkinson Power Dividers von entscheidender Bedeutung.

Zu den wichtigsten Merkmalen gehören:
- Dissipationsfaktor: 0,0015 bei 1 MHz, 0,0018 bei 1,8 GHz und 0,002 bei 10 GHz
- Koeffizient der thermischen Ausdehnung (CTE): 7 ppm/°C in den Achsen x und y, 23 ppm/°C in der Achse z von 50°C bis 150°C
- Niedriger thermischer Koeffizient von Dk: -9 ppm/°C bei -40°C bis 140°C
- Hohe Wärmeleitfähigkeit: 0,72 W/mk
- Feuchtigkeitsabsorption: 0,05%
- T260, T288, T300: > 60 Minuten

TC350 PCB profitiert von reduzierter Knotentemperatur und verbesserter Zuverlässigkeit, mit ausgezeichneter Wärmeableitung und -verwaltung.Dies führt zu einer verbesserten Bandbreitennutzung und Effizienz für Verstärker und Antennen, zusammen mit einer überlegenen Durchbohrungssicherheit.

Es besteht aus einem 2-schichtigen starren PCB, das auf beiden Schichten 35 μm Kupfer und eine Kerndicke von 0,254 mm (10 mil) TC350 aufweist.15 mm) mit einer Endstärke von 0.37 mm. Es unterstützt minimale Spuren- und Platzanforderungen von 5/5 mil und eine minimale Bohrgröße von 0,2 mm, ohne blinde Durchläufe.

Diese Leiterplatte wird mit Artwork im Gerber RS-274-X-Format geliefert und entspricht dem IPC-Klasse-2-Qualitätsstandard.

Zu den typischen Anwendungen gehören Leistungsverstärker, Filter, auf einem Turm montierte Verstärker (TMA), auf einem Turm montierte Verstärker (TMB), an dielektrische Drift anfällige Antennen mit thermischem Zyklus,mit einer Leistung von mehr als 50 W undMit seinem fortschrittlichen thermischen Management und seiner hervorragenden elektrischen Leistung ist das TC350 PCB eine zuverlässige Wahl für moderne elektronische Designs.
