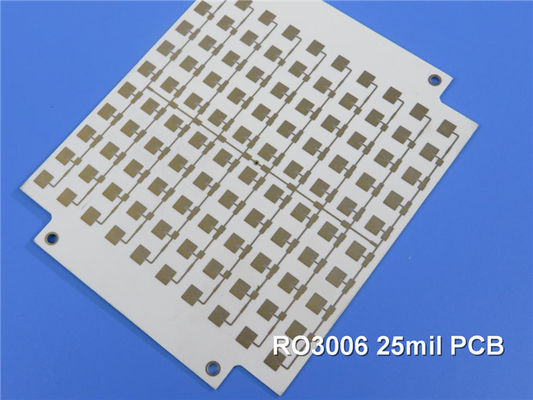

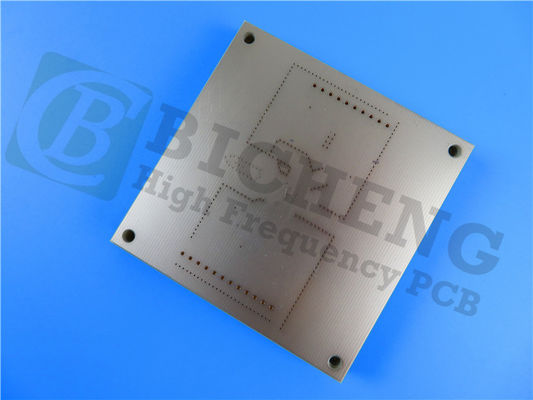

Rogers RO3006 PCB 25mmil 2-Schicht Immersion Gold Schaltplatten
Wir präsentieren unsere leistungsstarke Rogers RO3006 Leiterplatte, die mit fortschrittlichen keramisch gefüllten PTFE-Verbundwerkstoffe ausgelegt ist, die eine außergewöhnliche elektrische und mechanische Stabilität gewährleisten.mit einer Kohlenstoffdioxiddioxiddioxiddioxiddioxiddioxiddioxiddioxid, ist dieses PCB für anspruchsvolle Anwendungen in verschiedenen Branchen entwickelt.
Wesentliche Merkmale
- Werkstoff: Rogers RO3006 keramisch gefüllte PTFE-Verbundstoffe
- Dielektrische Konstante: 6,15 ± 0,15 bei 10 GHz, 23°C
- Dissipationsfaktor: 0,002 bei 10 GHz, 23°C
- thermische Eigenschaften: Td > 500°C, Wärmeleitfähigkeit 0,79 W/mK
- Feuchtigkeitsabsorption: 0,02%
- Koeffizient der thermischen Ausdehnung: Achsen X/Y: 17 ppm/°C, Achse Z: 24 ppm/°C (-55 bis 288 °C)
| Eigentum |
RO3006 |
Ausrichtung |
Einheiten |
Die Situation |
Prüfmethode |
| Dielektrische Konstante,ε Prozess |
6.15 ± 0.05 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Geklemmte Streifenlinie |
| Dielektrische Konstante |
6.5 |
Z |
|
8 GHz bis 40 GHz |
Differentielle Phasenlänge Methode |
| Verwüstungsfaktor,tanδ |
0.002 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Thermischer Koeffizient ε |
- 262 |
Z |
ppm/°C |
10 GHz bis 150°C |
IPC-TM-650 2.5.5.5 |
| Dimensionelle Stabilität |
0.27
0.15 |
X
Y |
mm/m |
- Das ist nicht wahr. |
IPC-TM-650 2.2.4 |
| Volumenwiderstand |
105 |
|
MΩ.cm |
- Das ist nicht wahr. |
IPC 2.5.17.1 |
| Oberflächenwiderstand |
105 |
|
MΩ |
- Das ist nicht wahr. |
IPC 2.5.17.1 |
| Zugmodul |
1498
1293 |
X
Y |
MPa |
23°C |
ASTM D 638 |
| Feuchtigkeitsabsorption |
0.02 |
|
% |
D48/50 |
IPC-TM-650 2.6.2.1 |
| Spezifische Wärme |
0.86 |
|
j/g/k |
|
Berechnet |
| Wärmeleitfähigkeit |
0.79 |
|
W/M/K |
50°C |
ASTM D 5470 |
Koeffizient der thermischen Ausdehnung
(-55 bis 288°C) |
17
17
24 |
X
Y
Z |
ppm/°C |
23°C/50% Höchstemperatur |
IPC-TM-650 2.4.4.1 |
| Td |
500 |
|
°C TGA |
|
ASTM D 3850 |
| Dichte |
2.6 |
|
gm/cm3 |
23°C |
ASTM D 792 |
| Stärke der Kupferschalen |
7.1 |
|
Ich bin hier. |
1 Unze, EDC nach dem Schwimmen |
IPC-TM 2.4.8 |
| Entflammbarkeit |
V-0 |
|
|
|
UL 94 |
| Bleifreies Verfahren kompatibel |
- Ja, das ist es. |
|
|
|
|
Vorteile
- Einheitliche mechanische Eigenschaften: Ideal für mehrschichtige Plattenkonstruktionen, insbesondere wenn eine Reihe von dielektrischen Konstanten erforderlich ist.
- Niedriger In-Plane-Ausdehnungskoeffizient: entspricht der Kupfer-Ausdehnung und sorgt für zuverlässige Oberflächenbaugruppen, die es für temperaturempfindliche Anwendungen perfekt machen.
- Kosteneffiziente Fertigung: Unser Volumenfertigungsprozess ermöglicht eine wirtschaftliche Laminatpreisgestaltung, ohne die Qualität zu beeinträchtigen.

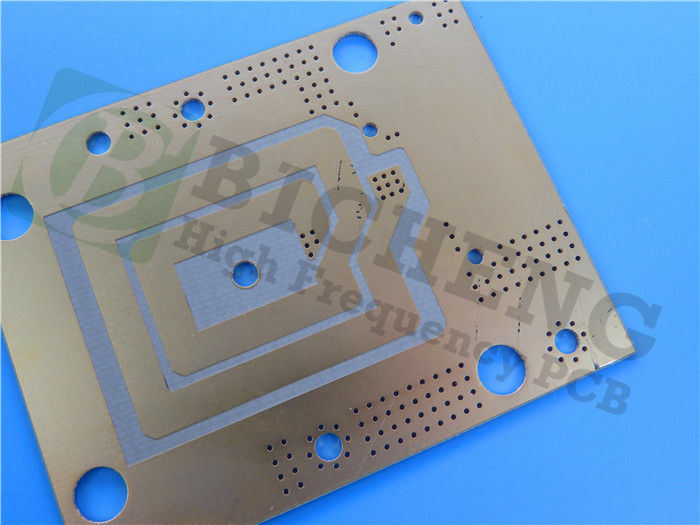

PCB-Spezifikationen
- Bauarbeiten:
- Kupferschicht 1: 35 μm
- Rogers RO3006 Substrat: 25 mil (0,635 mm)
- Kupferschicht 2: 35 μm
Das Rogers RO3006 PCB misst 51,31 mm x 111,92 mm und besteht aus zwei Teilen, was es für verschiedene Anwendungen vielseitig macht. Die Fertigungsspezifikationen umfassen eine Mindestspur von 5/4 Millimeter und eine Mindestlochgröße von 0,4 mm. Die Endplatte hat eine Dicke von 0,76 mm und ein fertiges Kupfergewicht von 1 Unze (1.4 ml) auf den äußeren SchichtenDie Überplattierung ist 20 μm dick und die Oberfläche ist für eine höhere Haltbarkeit mit Eintauzgold veredelt.
Die Oberseide ist weiß, während die untere Seide nicht vorhanden ist. Die oberste Lötmaske ist grün, was die Sichtbarkeit verbessert.jede PCB wird vor der Verbringung zu 100% elektrisch getestet.
| PCB-Material: |
Keramik gefüllte PTFE-Verbundstoffe |
| Bezeichnung: |
RO3006 |
| Dielektrische Konstante: |
6.15 |
| Verlustfaktor |
0.002 10 GHz |
| Anzahl der Schichten: |
Doppelseitige PCB, mehrschichtige PCB, hybride PCB |
| Kupfergewicht: |
0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| mit einer Dicke von mehr als 10 mm |
5mil ((0,127mm), 10mil ((0,254mm), 20mil ((0,508mm), 30mil (0,762mm), 60mil (1,524mm) |
| PCB-Größe: |
≤ 400 mm x 500 mm |
| Lötmaske: |
Grün, Schwarz, Blau, Gelb, Rot usw. |
| Oberflächenveredelung: |
Bares Kupfer, HASL, ENIG, Immersionssilber, Immersionstin, OSP, reines Gold etc. |
Kunstwerke und Standards
- Bildmaterial: Gerber RS-274-X
- Akzeptierte Norm: IPC-Klasse 2
- Verfügbarkeit: Weltweit
Typische Anwendungen
Unsere Rogers RO3006 PCB ist ideal für:
- Anwendungen für Radaranlagen im Automobilbereich
- Satellitenantennen zur globalen Positionierung
- Mobiltelekommunikationssysteme (Leistungsverstärker und Antennen)
- Patch-Antennen für drahtlose Kommunikation
- Satelliten für die direkte Übertragung
- Datenverbindung auf Kabelsystemen
- Fernlesegeräte
- Hintergrundflugzeuge
Verbessern Sie Ihre Projekte mit der Zuverlässigkeit und Leistung der Rogers RO3006 PCB, entwickelt für die Exzellenz in anspruchsvollen Anwendungen.
