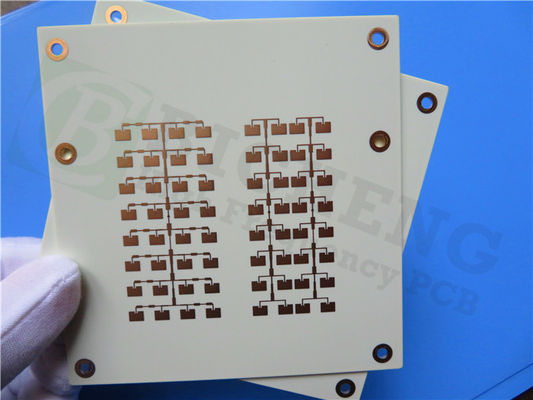

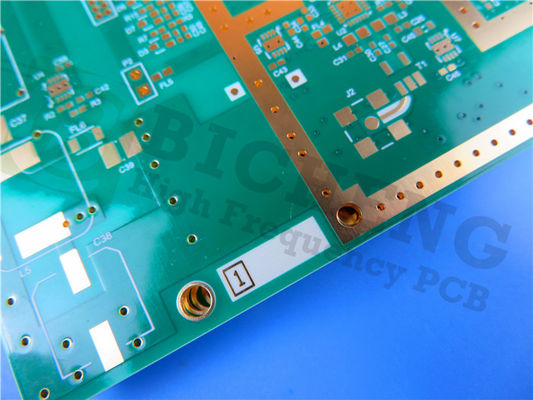

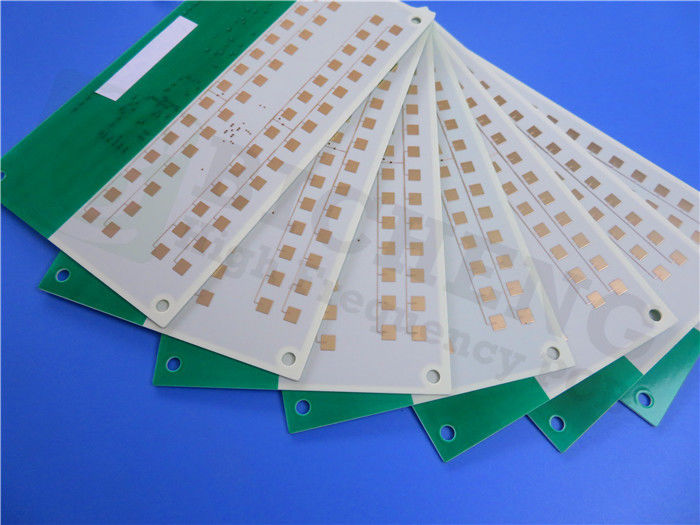

Wir freuen uns, unsere neu ausgelieferte 3-Schicht-Druckschaltung (PCB) mit Rogers RO3003 Hochfrequenz-Laminaten bekannt zu geben.RO3003 ist ein keramisch gefüllter PTFE-Verbundwerkstoff, der für seine außergewöhnliche Stabilität in der dielektrischen Konstante (Dk) bei unterschiedlichen Temperaturen und Frequenzen bekannt istDies macht es besonders geeignet für fortschrittliche Anwendungen wie Automotive-Radar, ADAS und 5G-Wireless-Infrastruktur.
Wesentliche Merkmale
Rogers RO3003 bietet eine dielektrische Konstante von 3 ± 0,04 bei 10 GHz und einen niedrigen Ablassfaktor von 0.001, die eine zuverlässige Leistung bei Anwendungen bis 77 GHz ermöglicht, mit einer Wärmeleitfähigkeit von 0,5 W/mK und einer Feuchtigkeitsabsorption von nur 0,04%,Dieses Material sorgt für eine effiziente Wärmemanagement und HaltbarkeitDer Koeffizient der thermischen Ausdehnung (CTE) ist mit 17 ppm/°C (X-Achse) und 16 ppm/°C (Y-Achse) auf Kupfer abgestimmt und gewährleistet eine hervorragende Dimensionsstabilität.
| RO3003 Typischer Wert |
| Eigentum |
RO3003 |
Ausrichtung |
Einheiten |
Die Situation |
Prüfmethode |
| Dielektrische Konstante,ε Prozess |
3.0±0.04 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Geklemmte Streifenlinie |
| Dielektrische Konstante |
3 |
Z |
|
8 GHz bis 40 GHz |
Differentielle Phasenlänge Methode |
| Verwüstungsfaktor,tanδ |
0.001 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Thermischer Koeffizient ε |
-3 |
Z |
ppm/°C |
10 GHz -50°Cbis 150°C |
IPC-TM-650 2.5.5.5 |
| Dimensionelle Stabilität |
0.06
0.07 |
X
Y |
mm/m |
- Das ist nicht wahr. |
IPC-TM-650 2.2.4 |
| Volumenwiderstand |
107 |
|
MΩ.cm |
- Das ist nicht wahr. |
IPC 2.5.17.1 |
| Oberflächenwiderstand |
107 |
|
MΩ |
- Das ist nicht wahr. |
IPC 2.5.17.1 |
| Zugmodul |
930
823 |
X
Y |
MPa |
23°C |
ASTM D 638 |
| Feuchtigkeitsabsorption |
0.04 |
|
% |
D48/50 |
IPC-TM-650 2.6.2.1 |
| Spezifische Wärme |
0.9 |
|
j/g/k |
|
Berechnet |
| Wärmeleitfähigkeit |
0.5 |
|
W/M/K |
50°C |
ASTM D 5470 |
Koeffizient der thermischen Ausdehnung
(-55 bis 288°C) |
17
16
25 |
X
Y
Z |
ppm/°C |
23°C/50% RH |
IPC-TM-650 2.4.4.1 |
| Td |
500 |
|
°CTGA |
|
ASTM D 3850 |
| Dichte |
2.1 |
|
gm/cm3 |
23°C |
ASTM D 792 |
| Stärke der Kupferschalen |
12.7 |
|
Ich bin hier. |
1 Unze, EDC nach dem Schwimmen |
IPC-TM 2.4.8 |
| Entflammbarkeit |
V-0 |
|
|
|
UL 94 |
| Bleifreies Verfahren kompatibel |
- Ja, das ist es. |
|
|
|
|
PCB-Spezifikationen
Dieses PCB verfügt über eine sorgfältig entworfene Stapelung:
- Kupferschicht 1: 35 μm
- Rogers RO3003 Substrat: 30 mm
- Kupferschicht 2: 35 μm
- RO4450F Bondply: 4 mil (0,102 mm)
- Rogers RO3003 Substrat: 30 mm
- Kupferschicht 3: 35 μm
Die Gesamtmaße dieser Leiterplatte sind 115 mm x 115 mm. Sie unterstützt eine Mindestspurenfläche von 5/7 mil und eine Mindestlochgröße von 0,35 mm, ohne blinde Durchläufe.und es hat ein fertiges Kupfergewicht von 1 Unze (1.4 ml) auf den äußeren Schichten.
Diese Leiterplatte verfügt über eine nackte Kupferoberfläche, ohne Seidenschirm oder Lötmaske auf beiden Seiten.
Anwendungen
Diese PCB ist für eine Vielzahl von Anwendungen geeignet, darunter:
- Anwendungen für Automobilradare
- Satellitenantennen zur globalen Positionierung
- Mobiltelekommunikationssysteme (Leistungsverstärker und Antennen)
- Antennen für drahtlose Kommunikation
- Satelliten für die direkte Übertragung
- Datalink auf Kabelsystemen
- Fernzählerleser
- Kraft-Backplanes
Qualität und Verfügbarkeit
Diese Leiterplatte ist nach den IPC-Klasse-2-Standards hergestellt und für den weltweiten Versand erhältlich.
Mit Rogers RO3003 können Sie in Hochfrequenzanwendungen zuverlässige Leistung erzielen, was es zu einer ausgezeichneten Wahl für fortschrittliche HF-Schaltkreisentwürfe macht.
