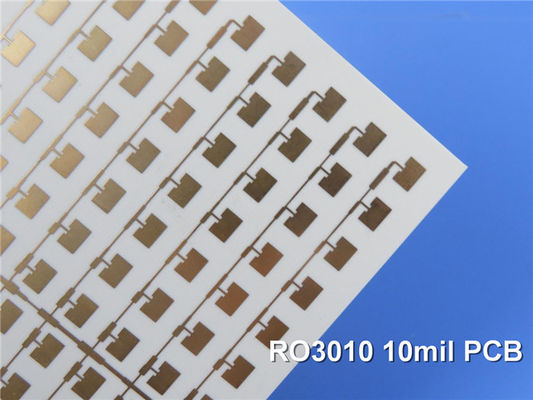

5 Millimeter Radiofrequenz-Schaltplatte Rogers RO3010 PCB 2-Schicht-Eintauchen Gold

Die RO3010-PCB verwendet fortschrittliche keramisch gefüllte PTFE-Verbundwerkstoffe, die eine hohe dielektrische Konstante in Kombination mit außergewöhnlicher mechanischer und elektrischer Stabilität bieten.Dies macht RO3010 zu einer idealen Wahl für Breitbandkomponenten und eine breite Palette von Anwendungen in verschiedenen FrequenzenDie einzigartigen Eigenschaften dieser Laminate erleichtern die Miniaturisierung von Schaltkreisen und bieten einen Wettbewerbsvorteil in Bezug auf Leistung und Wirtschaftlichkeit.

Wesentliche Merkmale
Dielektrische Konstante: 10,2 ± 0,30 bei 10 GHz/23°C für eine höhere Signalintegrität.
Dissipationsfaktor: niedrig bei 0,0022 bei 10 GHz/23°C, wodurch Energieverluste minimiert werden.
Koeffizient der thermischen Ausdehnung (CTE):
X: 13 ppm/°C
Y: 11 ppm/°C
Z: 16 ppm/°C
Temperatur des thermischen Abbaues (Td): > 500°C für eine verbesserte thermische Stabilität.
Wärmeleitfähigkeit: 0,95 W/mK für eine wirksame Wärmemanagement.
Feuchtigkeitsabsorption: Nur 0,05%, was die Zuverlässigkeit in verschiedenen Umgebungen gewährleistet.
Betriebstemperaturbereich: -40 °C bis +85 °C.

Vorteile
Die RO3010-PCB bietet zahlreiche Vorteile:

Dimensionelle Stabilität: Die Expansionskoeffizienten entsprechen dem Kupfer, wodurch das Risiko einer Verformung verringert wird.
Kostengünstiges Laminat: Wirtschaftlich für die Massenfertigung, so dass es ideal für die Produktion von großen Stückzahlen ist.
Vielseitige Konstruktionskompatibilität: Geeignet für mehrschichtige Plattenkonstruktionen, die die Konstruktionsflexibilität erhöhen.

PCB-Stackup-Konfiguration
Die RO3010-PCB verfügt über einen 2-schichtigen starren Stapel:

Kupferschicht 1: 35 μm
RO3010 Substrat: 5 mil (0,127 mm)
Kupferschicht 2: 35 μm

Diese Konfiguration ergibt eine fertige Platte mit einer Dicke von 0,2 mm und einem Gesamtkopfgewicht von 1,4 ml an den Außenschichten.

Details zum Bau
Abmessungen der Platte: 35 mm x 19 mm (1 Stück)
Mindestspuren/Räume: 6/5 mil
Mindestgröße des Löchers: 0,3 mm
Keine Blind-Via eingeschlossen.
Durch Plattierungstärke: 20 μm
Oberflächenveredelung: Immersion Gold für eine hervorragende Schweißfähigkeit.
Seidenmaske und Lötmaske: Mit weißem Seidenmasken oben; keine Seidenmaske oder Lötmaske unten angewendet.
Kontur: Lasergeschnittenes Profil für präzise Abmessungen.
Qualitätssicherung: Jede Leiterplatte wird vor dem Versand einer elektrischen Prüfung zu 100% unterzogen, um die Zuverlässigkeit zu gewährleisten.

Qualitätsstandards
Dieses PCB entspricht dem IPC-Klasse-2-Qualitätsstandard und gewährleistet eine hohe Zuverlässigkeit für verschiedene Anwendungen.

Typische Anwendungen
Die RO3010-PCB ist für eine Vielzahl von Anwendungen geeignet, darunter:

Anwendungen für Radar für die Automobilindustrie
Antennen zur globalen Positionierung durch Satelliten
Telekommunikationssysteme: Einschließlich Leistungsverstärker und Antennen.
Patch-Antennen für drahtlose Kommunikation
Satelliten für die direkte Übertragung
Datalink auf Kabelsystemen
Fernzählerleser
Hintergrundflugzeuge

Verfügbarkeit
Das RO3010-PCB ist für die weltweite Beschaffung verfügbar, was es zu einer ausgezeichneten Wahl für Ingenieure und Designer macht, die leistungsstarke Lösungen für HF- und Mikrowellenanwendungen benötigen.
