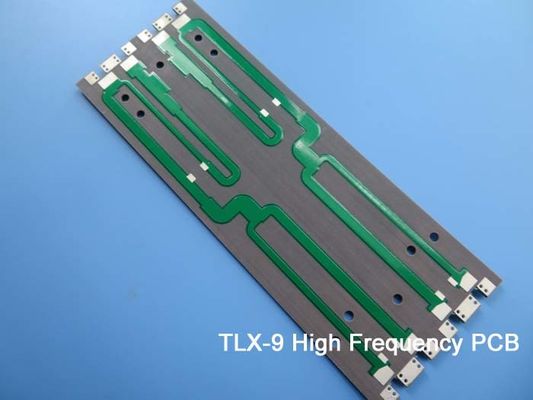

10mil TLX-9 PCB-Doppelseitige 1OZ-Leiterplatten
  • Name
  • Name

10mil TLX-9 PCB-Doppelseitige 1OZ-Leiterplatten

MOQ: 1 Stück
Preis: USD9.99-99.99/PCS
Standardverpackung: Staubsack+Karton
Lieferfrist: 8-9 Arbeitstage
Zahlungsmethode: T/T
Lieferkapazität: 5000 Stück pro Monat
Einzelheiten Informationen
Produktbeschreibung
Einzelheiten
Herkunftsort
China
Markenname
Bicheng
Zertifizierung
UL, ISO9001, IATF16949
Material:
TLX-9
PCB-Größe:
33.5 mm x 63,2 mm = 1 PCS, +/- 0,15 mm
Kupfergewicht:
1 Unze (1,4 ml)
Oberflächenbearbeitung:
Immersionsgold
Anzahl der Schichten:
2-layer
PCB-Dicke:
0.3 mm
Hervorheben:

Doppelseitige TLX-9-PCB

,

10 ml TLX-9 Doppelseitige PCB

,

1OZ Leiterplatten TLX-9 PCB

Produktbeschreibung

Die TLX-9 ist ein leistungsstarkes Leiterplattenwerk (PCB), das aus einem speziellen PTFE/gewebten Glaslaminatmaterial besteht.Diese Verbundkonstruktion bietet hervorragende elektrische und mechanische Eigenschaften, die die TLX-9 für anspruchsvolle HF- und Mikrowellenanwendungen geeignet machen.



Schlüsselmerkmale:

Dielektrische Konstante (Dk) von 2,5 ± 0,04 bei 10 GHz
Dissipationsfaktor (Df) von 0,0019 bei 10 GHz
Feuchtigkeitsaufnahme weniger als 0,02%
Dielektrische Ausfallspannung über 60 kV
Volumenwiderstand von 10^7 MΩ-cm und Oberflächenwiderstand von 10^7 MΩ
Bogenwiderstand größer als 180 Sekunden
Bei einer Beugfestigkeit von mehr als 23 000 lb/in längs und 19 000 lb/in quer
Schälfestigkeit von 12 lbs/lineare Zoll für 1oz Kupfer
Wärmeleitfähigkeit von 0,19 W/m/K
CTE von 9-12 ppm/°C in der X-Y-Ebene und 130-145 ppm/°C in der Z-Achse



TLX-9 Typische Werte
Eigentum Prüfmethode Einheiten Wert Einheiten Wert
Dielektrische Konstante @ 10 GHz IPC-TM 650 2.5.5.5   2.5   2.5
Verlustfaktor @ 10 GHz IPC-TM 650 2.5.5.5   0.0019   0.0019
Feuchtigkeitsabsorption IPC-TM 650 2.6.2.1 % < 002 % < 002
Dielektrische Auflösung IPC-TM 650 2.5.6 KV > 60 KV > 60
Volumenwiderstand IPC-TM 650 2.5.17.1 Mohm/cm 10^7 Mohm/cm 10^7
Oberflächenwiderstand IPC-TM 650 2.5.17.1 - Was ist los? 10^7 Mohm/cm 10^7
Bogenwiderstand IPC-TM 650 2.5.1 Sekunden > 180 Sekunden > 180
Längsflexurelle Kraft IPC-TM 650 2.4.4 In Pfund. > 23,000 N/mm2 >159
Flexuralstärke quer IPC-TM 650 2.4.4 In Pfund. > 19 Jahre000 N/mm2 >131
Schälfestigkeit (1 Unze Kupfer) IPC-TM 650 2.4.8 Lbs./linear in. 12 N/mm 2.1
Wärmeleitfähigkeit ASTM F 433 W/m/K 0.19 W/m/K 0.19
x-y CTE ASTM D 3386 (TMA) ppm/°C 9 bis 12 ppm/°C 9 bis 12
z CTE ASTM D 3386 (TMA) ppm/°C 130 bis 145 ppm/°C 130 bis 145
UL-94 Brandbarkeitsbewertung UL-94   V-0   V-0



10mil TLX-9 PCB-Doppelseitige 1OZ-Leiterplatten 0



Der PCB-Stackup besteht aus einem 0,254 mm (10 mil) TLX-9-Kern mit 35 μm (1 oz) Kupferschichten auf beiden Seiten.Mindestlochgröße von 0.3 mm und eine Endstärke von 0,3 mm. Vor dem Versand wird eine elektrische Prüfung zu 100% durchgeführt.



Zu den typischen Anwendungen des TLX-9-PCB gehören:

Geräte für die Verarbeitung von Sprachdateien, die nicht in der Tabelle 1 aufgeführt sind
Antennen für den persönlichen Kommunikationsdienst (PCS) und das persönliche Kommunikationsnetzwerk (PCN)
Verstärker mit hoher Leistung
Passive Bauteile



Mit seinen außergewöhnlichen elektrischen und mechanischen Eigenschaften ist der TLX-9 eine ideale Wahl für anspruchsvolle HF- und Mikrowellenkonstruktionen, die hohe Leistung und Zuverlässigkeit erfordern.



10mil TLX-9 PCB-Doppelseitige 1OZ-Leiterplatten 1
