60mil RO3003 PCB-Doppelseitige Eintauchen-Gold-Schaltkreise

MOQ:	1 Stück
Preis:	USD9.99-99.99/PCS
Standardverpackung:	Staubsack+Karton
Lieferfrist:	8-9 Arbeitstage
Zahlungsmethode:	T/T
Lieferkapazität:	5000 Stück pro Monat

Einzelheiten Informationen

Produktbeschreibung

Einzelheiten

Herkunftsort

China

Markenname

Bicheng

Zertifizierung

UL, ISO9001, IATF16949

Material:

RO3003

PCB-Größe:

63 mm x 35 mm = 1 PCS

Kupfergewicht:

1 Unze (1,4 ml)

Oberflächenbearbeitung:

Immersionsgold

Anzahl der Schichten:

2-layer

PCB-Dicke:

1.6 mm

Hervorheben:

Doppelseitige Eintauchgoldkreisläufe

RO3003 Eintauchgoldkreisläufe

60 Millimeter Eintauchgoldkreisläufe

Produktbeschreibung

Einleitung:
Das Rogers RO3003 PCB ist ein hochmodernes, keramisch gefülltes PTFE-Verbundwerkstoff, das für kommerzielle Mikrowellen- und HF-Anwendungen entwickelt wurde.Dieses fortschrittliche Laminat bietet eine beispiellose Stabilität der dielektrischen Konstante (Dk) über einen breiten Temperatur- und Frequenzbereich, so dass es die perfekte Wahl für Spitzentechnologien wie Automobilradar, 5G-Wireless-Infrastruktur und fortschrittliche Fahrerassistenzsysteme (ADAS) ist.

Hauptmerkmale:

Dielektrische Konstante von 3 ± 0,04 bei 10 GHz/23°C
Dissipationsfaktor von 0,001 bei 10 GHz/23°C
Wärmestabilität bei Td > 500°C
Ausgezeichnete mechanische Eigenschaften bei CTE-ähnlichem Kupfer
Niedrige Feuchtigkeitsaufnahme von nur 0,04%
Wirtschaftliches Produktionsverfahren

RO3003 Typischer Wert
Eigentum	RO3003	Ausrichtung	Einheiten	Die Situation	Prüfmethode
Dielektrische Konstante,ε Prozess	3.0±0.04	Z		10 GHz/23°C	IPC-TM-650 2.5.5.5 Geklemmte Streifenlinie
Dielektrische Konstante	3	Z		8 GHz bis 40 GHz	Differentielle Phasenlänge Methode
Verwüstungsfaktor,tanδ	0.001	Z		10 GHz/23°C	IPC-TM-650 2.5.5.5
Thermischer Koeffizient ε	-3	Z	ppm/°C	10 GHz bis 150°C	IPC-TM-650 2.5.5.5
Dimensionelle Stabilität	0.06 0.07	X Y	mm/m	- Das ist nicht wahr.	IPC-TM-650 2.2.4
Volumenwiderstand	107		MΩ.cm	- Das ist nicht wahr.	IPC 2.5.17.1
Oberflächenwiderstand	107		MΩ	- Das ist nicht wahr.	IPC 2.5.17.1
Zugmodul	930 823	X Y	MPa	23°C	ASTM D 638
Feuchtigkeitsabsorption	0.04		%	D48/50	IPC-TM-650 2.6.2.1
Spezifische Wärme	0.9		j/g/k		Berechnet
Wärmeleitfähigkeit	0.5		W/M/K	50°C	ASTM D 5470
Koeffizient der thermischen Ausdehnung (-55 bis 288°C)	17 16 25	X Y Z	ppm/°C	23°C/50% Höchstemperatur	IPC-TM-650 2.4.4.1
Td	500		°C TGA		ASTM D 3850
Dichte	2.1		gm/cm3	23°C	ASTM D 792
Stärke der Kupferschalen	12.7		Ich bin hier.	1 Unze, EDC nach dem Schwimmen	IPC-TM 2.4.8
Entflammbarkeit	V-0				UL 94
Bleifreies Verfahren kompatibel	- Ja, das ist es.

Vorteile:

Zuverlässige Leistung von bis zu 77 GHz für Anwendungen wie Automobilradar
Stabile dielektrische Konstante ideal für Filter, Antennen und Oszillatoren
Abmessungsstabilität für eine robuste Oberflächenmontage
geeignet für Hybrid-Mehrschichtkonstruktionen mit einer Reihe von dielektrischen Konstanten
Kostenwirksame Lösung für die Produktion in großen Mengen

PCB-Spezifikationen:

Zwei-Schicht-Rigid-PCB-Konstruktion
60 mil (1.524 mm) Rogers RO3003 Substrat
35 μm Kupferschichten
Mindestspuren/Raum von 4/6 mil
mit einer Dicke von 1,6 mm
1 oz (1,4 ml) Außenschicht Kupfergewicht
Oberflächenveredelung mit Eintaufergold

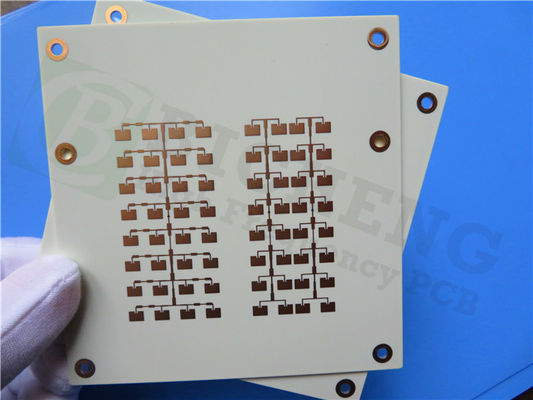

60mil RO3003 PCB-Doppelseitige Eintauchen-Gold-Schaltkreise 0

Anwendungen:
Die Rogers RO3003 PCB ist die ideale Wahl für eine Vielzahl von Hochfrequenzanwendungen, darunter:

Radar für Fahrzeuge
Satellitenantennen zur globalen Positionierung
Mobilfunktelekommunikationssysteme
Antennen für drahtlose Kommunikation
Satelliten für die direkte Übertragung
Datenverbindung auf Kabelsystemen
Fernzählerleser
Kraft-Backplaner

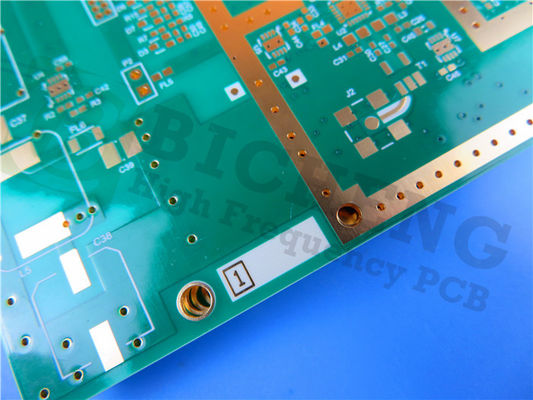

60mil RO3003 PCB-Doppelseitige Eintauchen-Gold-Schaltkreise 1
