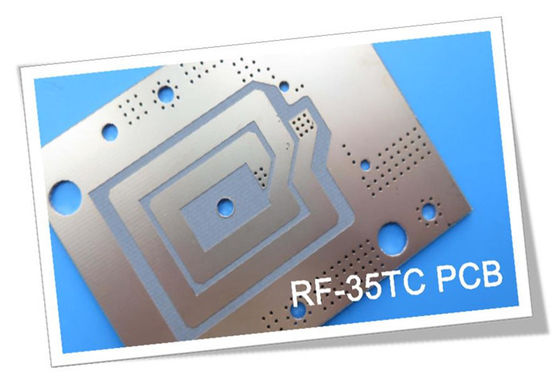

5 Millimeter RF-35TC-PCB-Schaltplatte mit zwei Seiten
  • Name
  • Name

5 Millimeter RF-35TC-PCB-Schaltplatte mit zwei Seiten

MOQ: 1 Stück
Preis: USD9.99-99.99/PCS
Standardverpackung: Staubsack+Karton
Lieferfrist: 8-9 Arbeitstage
Zahlungsmethode: T/T
Lieferkapazität: 5000 Stück pro Monat
Einzelheiten Informationen
Produktbeschreibung
Einzelheiten
Herkunftsort
China
Markenname
Bicheng
Zertifizierung
UL, ISO9001, IATF16949
Material:
RF-35TC
PCB-Größe:
48.17 mm x 47.7 mm = 3PCS = 3 Typen, +/- 0.15 mm
Kupfergewicht:
1 Unze (1,4 ml)
Oberflächenbearbeitung:
Immersionsgold
Anzahl der Schichten:
2-layer
PCB-Dicke:
0.2 mm
Hervorheben:

1OZ RF-35TC PCB

,

5 Millimeter RF-35TC PCB

,

Doppelseitiges RF-35TC-PCB

Produktbeschreibung

Einleitung:
Die RF-35TC-PCB ist ein hochfrequentes Material der Spitze, das den besten Niedrigverlustfaktor in seiner Klasse und eine außergewöhnliche Wärmeleitfähigkeit bietet.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W, dieses PTFE-basierte, keramisch gefüllte Glasfasersubstrat bietet eine beispiellose Leistung, wo die Minimierung des Signalverlustes und die effiziente Wärmeableitung von entscheidender Bedeutung sind.



Eigenschaften:

Wärmeleitfähiges Laminat mit geringen Verlusten mit einer Dielektrikkonstante von 3,5 ± 0,05 bei 10 GHz/23°C
Ultra-niedriger Ablösungsfaktor von 0,002 bei 10 GHz/23°C
Impressive Wärmeleitfähigkeit von 0,87 W/m/K für 0,5 oz Kupfer, 0,92 W/m/K für 1 oz Kupfer
Ausgezeichnete Stabilität der Abmessungen bei niedrigem CTE von 11 ppm/°C (X-Achse), 13 ppm/°C (Y-Achse), 34 ppm/°C (Z-Achse)
Hohe thermische Zuverlässigkeit bei einem Gewichtsverlust von 5% bei einer Temperatur von 436°C
Niedrige Feuchtigkeitsabsorption von nur 0,05%



RF-35TC typische Werte
Eigentum Prüfmethode Einheit Wert Einheit Wert
DK @10 GHz IPC-650 2.5.5.5.1 (geändert)   3.5   3.5
Tck(-30 bis 120°C) IPC-650 2.5.5.5.1 (geändert) ppm 24 ppm 24
Df @10 GHz IPC-650 2.5.5.5.1 (geändert)   0.0011   0.0011
Dielektrische Auflösung IPC-650 2.5.6 (im Flugzeug, zwei Pins in Öl) KV 56.7 KV 56.7
Dielektrische Festigkeit ASTM D 149 ((Durch die Ebene) V/mil 570 V/mm 22,441
Bogenwiderstand IPC-650 2.5.1 Sekunden 304 Sekunden 304
Feuchtigkeitsabsorption IPC-650 2.6.2.1 % 0.05 % 0.05
Flexuralstärke (MD) ASTM D 790/IPC-650 2.4.4 PSI 12,900 N/mm2 88.94
Flexuralstärke (CD) ASTM D 790/IPC-650 2.4.4 PSI 11,700 N/mm2 80.67
Zugfestigkeit (MD) ASTM D 3039/IPC-TM-650 2.4.19 PSI 9,020 N/mm2 62.19
Zugfestigkeit (CD) ASTM D 3039/IPC-TM-650 2.4.19 PSI 7,740 N/mm2 53.37
Verlängerung beim Bruch (MD) ASTM D 3039/IPC-TM-650 2.4.19 % 1.89 N/mm 1.89
Erweiterung beim Bruch ASTM D 3039/IPC-TM-650 2.4.19 % 1.7 % 1.7
Der Young's Modulus ASTM D 3039/IPC-TM-650 2.4.19 PSI 667,000 N/mm2 4,599
Young's Modulus (CD) ASTM D 3039/IPC-TM-650 2.4.19 PSI 637,000 N/mm2 4,392
Poisson-Verhältnis (MD) ASTM D 3039/IPC-TM-650 2.4.19   0.18   0.18
Poisson-Verhältnis (CD) ASTM D 3039/IPC-TM-650 2.4.19   0.23   0.18
Kompressionsmodul ASTM D 695 ((23°C) PSI 560,000 N/mm2 3,861
Flexuralstärke (MD) ASTM D 790/IPC-650 2.4.4 PSI 1.46 x 106 N/mm2 10,309
Flexuralstärke (CD) ASTM D 790/IPC-650 2.4.4 PSI 1.50 x 106 N/mm2 10,076
Schalenfestigkeit ((1⁄2 oz.CVH) IPC-650 2.4.8 (Wärmebelastung) Pfund/Zoll 7 G/cm3 1.25
Wärmeleitfähigkeit (nicht gekleidet)125°C) ASTM F433 (Schutzwärmefluss) W/mK 0.6 W/mK 0.6
Wärmeleitfähigkeit ((C1/C1,125°C) ASTM F433 (Schutzwärmefluss) W/mK 0.92 W/mK 0.92
Wärmeleitfähigkeit ((CH/CH,125°C) ASTM F433 (Schutzwärmefluss) W/mK 0.87 W/mK 0.87
Dimensional Stabilität (MD) IPC-650-2.4.39 Sek.5.4 ((Nach dem Ätzen)) Mil/in. 0.23 mm/M 0.23
Dimensional Stabilität (CD) IPC-650-2.4.39 Sek.5.4 ((Nach dem Ätzen)) Mil/in. 0.64 mm/M 0.64
Dimensional Stabilität (MD) IPC-650-2.4.39 Sek.5.5 ((Wärmebelastung.) Mil/in. - Oh, nein.04 mm/M - Oh, nein.04
Dimensional Stabilität (CD) IPC-650-2.4.39 Sek.5.5 ((Wärmebelastung.) Mil/in. 0.46 mm/M 0.46
Oberflächenwiderstand IPC-650 2.5.17.1 (nach erhöhter Temperatur) Mehms 8.33 x 107 Mehms 8.33 x 107
Oberflächenwiderstand IPC-650 2.5.17.1 (nach Luftfeuchtigkeit) Mehms 6.42 x 107 Mehms 6.42 x 107
Volumenwiderstand IPC-650 2.5.17.1 (nach erhöhter Temperatur) Mohms/cm 5.19 x 108 Mohms/cm 5.19 x 108
Volumenwiderstand IPC-650 2.5.17.1 (nach Luftfeuchtigkeit) Mohms/cm 2.91 x 108 Mohms/cm 2.91 x 108
CTE ((X-Achse)) ((25-260°C) IPC-650 2.4.41/ASTM D 3386 ppm/°C 11 ppm/°C 11
CTE ((Y-Achse)) ((25-260°C) IPC-650 2.4.41/ASTM D 3386 ppm/°C 13 ppm/°C 13
CTE ((Z-Achse)) ((25-260°C) IPC-650 2.4.41/ASTM D 3386 ppm/°C 34 ppm/°C 34
Dichte ASTM D 792 G/cm3 2.35 G/cm3 2.35
Härte ASTM D 2240 ((Küste D)   79.1   79.1
Spannung beim Brechen ASTM D 790/IPC-650 2.4.4 % 0.014 % 0.014
Spannung beim Brechen ASTM D 790/IPC-650 2.4.4 % 0.013 % 0.013
Spezifische Wärme ASTM E 1269-05, E 967-08, E 968-02 j/(g°C) 0.94 j/(g°C) 0.94
Td(2% Gewichtsverlust) IPC-650 2.4.24.6/TGA oF 788 °C 420
Td(5% Gewichtsverlust) IPC-650 2.4.24.6/TGA oF 817 °C 436



Vorteile:

"Best in class" Verlusttangent für maximale Effizienz und Signalintegrität
Außergewöhnliche thermische Bewirtschaftung zur Ableitung von Wärme aus Hochleistungsbauteilen
Stabile dielektrische Eigenschaften in einem breiten Temperaturbereich
Verbesserte Antennengewinnung und Strahleneffizienz
Robuste Haftung an sehr dünne Kupferfolien für PCB-Konstruktionen mit hoher Dichte



5 Millimeter RF-35TC-PCB-Schaltplatte mit zwei Seiten 0



Diese 2-schichtige starre Leiterplatte verfügt über einen 0,127 mm (5 mil) großen RF-35TC-Kern mit 35 μm Kupferschichten und ist nach höchsten Qualitätsstandards gebaut.Die RF-35TC ist die erste Wahl für anspruchsvolle RF- und Mikrowellenkonstruktionen.



Anwendungen:
Die RF-35TC-PCB ist ideal für eine Vielzahl von Hochfrequenz- und Hochleistungsanwendungen geeignet, darunter:

Filter, Kupplungen und Leistungsverstärker
Antennen und Satellitenkommunikation
Radar- und Sensorsysteme
Prüf- und Messgeräte



Tags:

1oz RF PCB Board,

1.6mm RF PCB Board,

0.635mm RF PCB Board

Empfohlene Produkte
TP1020 Leiterplatte 2-lagig 6mm dick ENIG-Oberfläche 1oz Kupfer

TP1020 Leiterplatte 2-lagig 6mm dick ENIG-Oberfläche 1oz Kupfer

Kontaktieren Sie uns jetzt
RF-60A PCB 2-Schicht 25 Mil Dicke Schwarze Seidenwand Immersionsgold

RF-60A PCB 2-Schicht 25 Mil Dicke Schwarze Seidenwand Immersionsgold

Kontaktieren Sie uns jetzt
RF-35 PCB doppelseitig 20mil ENIG-Finish

RF-35 PCB doppelseitig 20mil ENIG-Finish

Kontaktieren Sie uns jetzt
IsoClad 933 PCB 2-Schicht 20mil Elektroless Nickel Immersion Gold Finish

IsoClad 933 PCB 2-Schicht 20mil Elektroless Nickel Immersion Gold Finish

Kontaktieren Sie uns jetzt
RO3003G2 Hochfrequenz-PCB auf 10mil 0,254mm Substraten mit Immersion Gold gebaut

RO3003G2 Hochfrequenz-PCB auf 10mil 0,254mm Substraten mit Immersion Gold gebaut

Kontaktieren Sie uns jetzt
25mil RT duroid 6010.2LM PCB 2-Schicht starre Leiterplatte mit Immersion Gold

25mil RT duroid 6010.2LM PCB 2-Schicht starre Leiterplatte mit Immersion Gold

Kontaktieren Sie uns jetzt
6.35mm F4BTMS350 RF PCB 1OZ Heißluftlöse (HASL)

6.35mm F4BTMS350 RF PCB 1OZ Heißluftlöse (HASL)

Kontaktieren Sie uns jetzt
Immersion Gold-PCB auf Basis von 20mil RO3003 Laminaten 2 Schicht-Leiterplatten

Immersion Gold-PCB auf Basis von 20mil RO3003 Laminaten 2 Schicht-Leiterplatten

Kontaktieren Sie uns jetzt
RF-10 PCB Doppelseitige 60mil 1,524mm Eintauchenblech fertiggestellt

RF-10 PCB Doppelseitige 60mil 1,524mm Eintauchenblech fertiggestellt

Kontaktieren Sie uns jetzt
F4BM220 PCB Doppelseitig 0,8 mm Substrat Immersionsgold

F4BM220 PCB Doppelseitig 0,8 mm Substrat Immersionsgold

Kontaktieren Sie uns jetzt
2-Schicht-PCB TP980 7,62 mm dick ENIG mit elektroless Nickel Immersion Gold Beschichtung

2-Schicht-PCB TP980 7,62 mm dick ENIG mit elektroless Nickel Immersion Gold Beschichtung

Kontaktieren Sie uns jetzt
produits
EINZELHEITEN ZU DEN PRODUKTEN
Produits

Rf-PWB-Brett

Rogers PWB-Brett

PTFE PWB-Brett

Hohes Tg PWB

Multi Schicht PWB

Takonisches PWB

HDI PWB-Brett

Hochgeschwindigkeits-PWB

Widerstand steuerte PWB

Flexibles PWB-Brett

Brett PWB-fr4

PWB-Schablone

Metallkern PWB
5 Millimeter RF-35TC-PCB-Schaltplatte mit zwei Seiten
  • Name
  • Name
5 Millimeter RF-35TC-PCB-Schaltplatte mit zwei Seiten
MOQ: 1 Stück
Preis: USD9.99-99.99/PCS
Standardverpackung: Staubsack+Karton
Lieferfrist: 8-9 Arbeitstage
Zahlungsmethode: T/T
Lieferkapazität: 5000 Stück pro Monat
Einzelheiten
Produktbeschreibung
Einzelheiten
Herkunftsort
China
Markenname
Bicheng
Zertifizierung
UL, ISO9001, IATF16949
Material:
RF-35TC
PCB-Größe:
48.17 mm x 47.7 mm = 3PCS = 3 Typen, +/- 0.15 mm
Kupfergewicht:
1 Unze (1,4 ml)
Oberflächenbearbeitung:
Immersionsgold
Anzahl der Schichten:
2-layer
PCB-Dicke:
0.2 mm
Min Bestellmenge:
1 Stück
Preis:
USD9.99-99.99/PCS
Verpackung Informationen:
Staubsack+Karton
Lieferzeit:
8-9 Arbeitstage
Zahlungsbedingungen:
T/T
Versorgungsmaterial-Fähigkeit:
5000 Stück pro Monat
Hervorheben

1OZ RF-35TC PCB

,

5 Millimeter RF-35TC PCB

,

Doppelseitiges RF-35TC-PCB

Produktbeschreibung

Einleitung:
Die RF-35TC-PCB ist ein hochfrequentes Material der Spitze, das den besten Niedrigverlustfaktor in seiner Klasse und eine außergewöhnliche Wärmeleitfähigkeit bietet.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W, dieses PTFE-basierte, keramisch gefüllte Glasfasersubstrat bietet eine beispiellose Leistung, wo die Minimierung des Signalverlustes und die effiziente Wärmeableitung von entscheidender Bedeutung sind.



Eigenschaften:

Wärmeleitfähiges Laminat mit geringen Verlusten mit einer Dielektrikkonstante von 3,5 ± 0,05 bei 10 GHz/23°C
Ultra-niedriger Ablösungsfaktor von 0,002 bei 10 GHz/23°C
Impressive Wärmeleitfähigkeit von 0,87 W/m/K für 0,5 oz Kupfer, 0,92 W/m/K für 1 oz Kupfer
Ausgezeichnete Stabilität der Abmessungen bei niedrigem CTE von 11 ppm/°C (X-Achse), 13 ppm/°C (Y-Achse), 34 ppm/°C (Z-Achse)
Hohe thermische Zuverlässigkeit bei einem Gewichtsverlust von 5% bei einer Temperatur von 436°C
Niedrige Feuchtigkeitsabsorption von nur 0,05%



RF-35TC typische Werte
Eigentum Prüfmethode Einheit Wert Einheit Wert
DK @10 GHz IPC-650 2.5.5.5.1 (geändert)   3.5   3.5
Tck(-30 bis 120°C) IPC-650 2.5.5.5.1 (geändert) ppm 24 ppm 24
Df @10 GHz IPC-650 2.5.5.5.1 (geändert)   0.0011   0.0011
Dielektrische Auflösung IPC-650 2.5.6 (im Flugzeug, zwei Pins in Öl) KV 56.7 KV 56.7
Dielektrische Festigkeit ASTM D 149 ((Durch die Ebene) V/mil 570 V/mm 22,441
Bogenwiderstand IPC-650 2.5.1 Sekunden 304 Sekunden 304
Feuchtigkeitsabsorption IPC-650 2.6.2.1 % 0.05 % 0.05
Flexuralstärke (MD) ASTM D 790/IPC-650 2.4.4 PSI 12,900 N/mm2 88.94
Flexuralstärke (CD) ASTM D 790/IPC-650 2.4.4 PSI 11,700 N/mm2 80.67
Zugfestigkeit (MD) ASTM D 3039/IPC-TM-650 2.4.19 PSI 9,020 N/mm2 62.19
Zugfestigkeit (CD) ASTM D 3039/IPC-TM-650 2.4.19 PSI 7,740 N/mm2 53.37
Verlängerung beim Bruch (MD) ASTM D 3039/IPC-TM-650 2.4.19 % 1.89 N/mm 1.89
Erweiterung beim Bruch ASTM D 3039/IPC-TM-650 2.4.19 % 1.7 % 1.7
Der Young's Modulus ASTM D 3039/IPC-TM-650 2.4.19 PSI 667,000 N/mm2 4,599
Young's Modulus (CD) ASTM D 3039/IPC-TM-650 2.4.19 PSI 637,000 N/mm2 4,392
Poisson-Verhältnis (MD) ASTM D 3039/IPC-TM-650 2.4.19   0.18   0.18
Poisson-Verhältnis (CD) ASTM D 3039/IPC-TM-650 2.4.19   0.23   0.18
Kompressionsmodul ASTM D 695 ((23°C) PSI 560,000 N/mm2 3,861
Flexuralstärke (MD) ASTM D 790/IPC-650 2.4.4 PSI 1.46 x 106 N/mm2 10,309
Flexuralstärke (CD) ASTM D 790/IPC-650 2.4.4 PSI 1.50 x 106 N/mm2 10,076
Schalenfestigkeit ((1⁄2 oz.CVH) IPC-650 2.4.8 (Wärmebelastung) Pfund/Zoll 7 G/cm3 1.25
Wärmeleitfähigkeit (nicht gekleidet)125°C) ASTM F433 (Schutzwärmefluss) W/mK 0.6 W/mK 0.6
Wärmeleitfähigkeit ((C1/C1,125°C) ASTM F433 (Schutzwärmefluss) W/mK 0.92 W/mK 0.92
Wärmeleitfähigkeit ((CH/CH,125°C) ASTM F433 (Schutzwärmefluss) W/mK 0.87 W/mK 0.87
Dimensional Stabilität (MD) IPC-650-2.4.39 Sek.5.4 ((Nach dem Ätzen)) Mil/in. 0.23 mm/M 0.23
Dimensional Stabilität (CD) IPC-650-2.4.39 Sek.5.4 ((Nach dem Ätzen)) Mil/in. 0.64 mm/M 0.64
Dimensional Stabilität (MD) IPC-650-2.4.39 Sek.5.5 ((Wärmebelastung.) Mil/in. - Oh, nein.04 mm/M - Oh, nein.04
Dimensional Stabilität (CD) IPC-650-2.4.39 Sek.5.5 ((Wärmebelastung.) Mil/in. 0.46 mm/M 0.46
Oberflächenwiderstand IPC-650 2.5.17.1 (nach erhöhter Temperatur) Mehms 8.33 x 107 Mehms 8.33 x 107
Oberflächenwiderstand IPC-650 2.5.17.1 (nach Luftfeuchtigkeit) Mehms 6.42 x 107 Mehms 6.42 x 107
Volumenwiderstand IPC-650 2.5.17.1 (nach erhöhter Temperatur) Mohms/cm 5.19 x 108 Mohms/cm 5.19 x 108
Volumenwiderstand IPC-650 2.5.17.1 (nach Luftfeuchtigkeit) Mohms/cm 2.91 x 108 Mohms/cm 2.91 x 108
CTE ((X-Achse)) ((25-260°C) IPC-650 2.4.41/ASTM D 3386 ppm/°C 11 ppm/°C 11
CTE ((Y-Achse)) ((25-260°C) IPC-650 2.4.41/ASTM D 3386 ppm/°C 13 ppm/°C 13
CTE ((Z-Achse)) ((25-260°C) IPC-650 2.4.41/ASTM D 3386 ppm/°C 34 ppm/°C 34
Dichte ASTM D 792 G/cm3 2.35 G/cm3 2.35
Härte ASTM D 2240 ((Küste D)   79.1   79.1
Spannung beim Brechen ASTM D 790/IPC-650 2.4.4 % 0.014 % 0.014
Spannung beim Brechen ASTM D 790/IPC-650 2.4.4 % 0.013 % 0.013
Spezifische Wärme ASTM E 1269-05, E 967-08, E 968-02 j/(g°C) 0.94 j/(g°C) 0.94
Td(2% Gewichtsverlust) IPC-650 2.4.24.6/TGA oF 788 °C 420
Td(5% Gewichtsverlust) IPC-650 2.4.24.6/TGA oF 817 °C 436



Vorteile:

"Best in class" Verlusttangent für maximale Effizienz und Signalintegrität
Außergewöhnliche thermische Bewirtschaftung zur Ableitung von Wärme aus Hochleistungsbauteilen
Stabile dielektrische Eigenschaften in einem breiten Temperaturbereich
Verbesserte Antennengewinnung und Strahleneffizienz
Robuste Haftung an sehr dünne Kupferfolien für PCB-Konstruktionen mit hoher Dichte

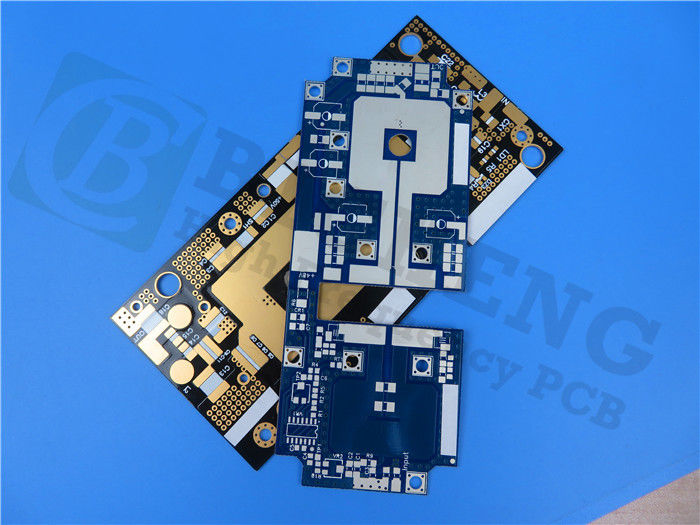

5 Millimeter RF-35TC-PCB-Schaltplatte mit zwei Seiten 0



Diese 2-schichtige starre Leiterplatte verfügt über einen 0,127 mm (5 mil) großen RF-35TC-Kern mit 35 μm Kupferschichten und ist nach höchsten Qualitätsstandards gebaut.Die RF-35TC ist die erste Wahl für anspruchsvolle RF- und Mikrowellenkonstruktionen.



Anwendungen:
Die RF-35TC-PCB ist ideal für eine Vielzahl von Hochfrequenz- und Hochleistungsanwendungen geeignet, darunter:

Filter, Kupplungen und Leistungsverstärker
Antennen und Satellitenkommunikation
Radar- und Sensorsysteme
Prüf- und Messgeräte



Tags:

1oz RF PCB Board,

1.6mm RF PCB Board,

0.635mm RF PCB Board

Bicheng Electronics Technology Co., Ltd
6-11C Shidai Jingyuan, Fuyong, Baoan, Shenzhen, Guangdong, China 518103
Tel: 86-755-27374946
Sitemap |  Datenschutzrichtlinie | China gut Qualität Rf-PWB-Brett Lieferant. Urheberrecht © 2020-2025 Bicheng Electronics Technology Co., Ltd - Alle. Alle Rechte vorbehalten.
