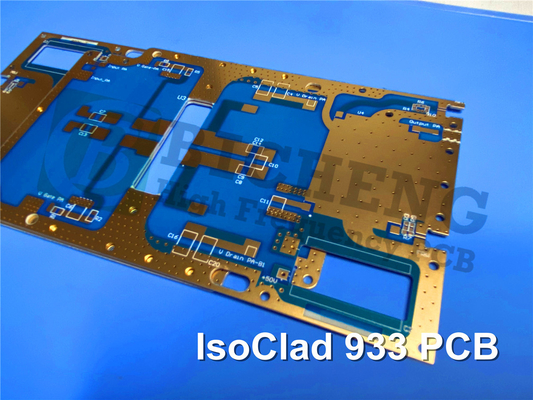

HF-PCB auf IsoClad 933 15mil Laminate Immersion Gold Schaltkreise

Der Rogers IsoClad 933 ist ein Hochleistungs-PCB-Substrat, das hervorragende elektrische und mechanische Eigenschaften aufweist.ein führender Anbieter von fortschrittlichen Schaltkreismaterialien, ist die IsoClad 933 ein nicht gewebter Glasfaser/PTFE-Verbundwerkstoff, der für eine Vielzahl von Anwendungen, von konformen Antennen bis hin zu Hochfrequenz-Radarsystemen, entwickelt wurde.

Materialzusammensetzung und Hauptmerkmale:
Das IsoClad 933 ist ein einzigartiges PCB-Substratmaterial, das ein firmeneigenes Herstellungsprozess verwendet, um eine nicht gewebte Glasfaserverstärkung zu erzeugen.Diese Konstruktion ermöglicht es dem Material, im Vergleich zu herkömmlichen gewebten Glasfaserlaminaten flexibler und anpassbarer zu sein, so dass sie für Anwendungen geeignet ist, bei denen die Endschaltung möglicherweise geformt oder gebogen werden muss.

Zu den wichtigsten Merkmalen des IsoClad 933 gehören:

Dielektrische Konstante (Dk) von 2,33 bei 10 GHz und 23°C
Dissipationsfaktor (Df) von 0,0016 bei 10 GHz und 23 °C
Außergewöhnliche Schalenfestigkeit von 10 Pfund pro Zoll
Niedrige Wasseraufnahme von 0,05%
Extrem geringe Ausgasung mit 0,03% TML, 0 CVCM und 0,02% WVR
Hoch einheitliche Dielektrikkonstante im gesamten Material


Diese Eigenschaften machen den IsoClad 933 zu einer idealen Wahl für Hochfrequenz- und Hochleistungs-Schaltkreise, bei denen einheitliche elektrische Eigenschaften und Dimensionsstabilität entscheidend sind.

PCB-Spezifikationen und Bau:
Die in dieser Produktbeschreibung angebotenen Rogers IsoClad 933-PCB sind eine 2-schichtige starre Bauweise mit folgenden Konstruktionsdetails:

Kupferdicke: 35 μm sowohl auf der oberen als auch auf der unteren Schicht
Kernmaterial: Rogers IsoClad 933 mit einer Dicke von 0,381 mm (15 mil)
Abmessungen der Platte: 170 mm x 170 mm mit einer Toleranz von ±0,15 mm
Mindestspuren/Räume: 4/6 mils
Mindestgröße des Löchers: 0,3 mm
Keine blinden Wege
Endplattendicke: 0,5 mm
Fertiges Kupfer Gewicht: 1 Unze (1,4 Mil) auf den äußeren Schichten
Durch Plattierungstärke: 20 μm
Oberflächenveredelung: Eintauchgold
Seidenfarbe: weiß an der oberen Schicht, unten nicht
Lötmaske: Grün auf der oberen Schicht, keine auf der unteren
100% elektrische Prüfung vor dem Versand

Die PCB-Konstruktion gewährleistet eine gleichbleibende Leistung und Zuverlässigkeit und entspricht dem IPC-Klasse-2-Qualitätsstandard.

Anwendungen:
Antennen, die dem Muster entsprechen
mit einer Leistung von mehr als 1000 W
Führungssysteme
Radar- und elektronische Kriegsführungssysteme
