Die vorgestellten PCBs basieren auf dem RO4003C-Material.kombiniert die elektrische Leistungsfähigkeit von PTFE/gewebtem Glas mit der Fertigbarkeit von Epoxy/GlasDiese bahnbrechende Leiterplatte bietet außergewöhnliche Leistung und Kosteneffizienz und ist somit eine ideale Wahl für eine Vielzahl von Anwendungen.
Hauptmerkmale:
Unübertroffene elektrische Leistung: Die RO4003C-PCB verfügt über eine beeindruckende dielektrische Konstante (DK) von 3,38 +/- 0,05 bei 10 GHz, die eine genaue Signalübertragung und -empfang gewährleistet.mit einem niedrigen Ablösungsfaktor von 0.0027 bei 10 GHz, minimiert Signalverlust und bietet eine überlegene Leistung in Hochfrequenzanwendungen.
Verbessertes thermisches Management: Das RO4003C-PCB ist mit einer Wärmeleitfähigkeit von 0,71 W/m/°K entwickelt und überzeugt sich durch die effiziente Ableitung von Wärme.Der niedrige Wärmeausdehnungskoeffizient (CTE) entspricht dem Kupfer (11 ppm/°C in der X-Achse), 14 ppm/°C in der Y-Achse) garantiert eine thermische Stabilität auch bei extremen Temperaturen (-50°C bis 150°C).
Kosteneffiziente Lösung: Die RO4003C-PCB bietet die gleiche Verarbeitungsmethode wie Standard-Epoxid/Glas, wodurch eine spezielle Durchlöcherbehandlung oder Handhabungsverfahren nicht erforderlich sind.Dies führt zu geringeren Herstellungskosten im Vergleich zu herkömmlichen Mikrowellenlaminierten, so dass es eine wirtschaftliche Wahl für Hochleistungsanwendungen ist.
Vielseitigkeit und Zuverlässigkeit: Die RO4003C-PCB ist für mehrschichtige Platinenkonstruktionen (MLB) konzipiert und eignet sich ideal für leistungsempfindliche Anwendungen mit hohem Volumen.mit außergewöhnlichen elektrischen Eigenschaften, gewährleistet zuverlässige und kostengünstige Lösungen.
| Eigentum |
RO4003C |
Ausrichtung |
Einheiten |
Die Situation |
Prüfmethode |
| Dielektrische Konstante,ε Prozess |
3.38 ± 0.05 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Geklemmte Streifenlinie |
| Dielektrische Konstante |
3.55 |
Z |
|
8 bis 40 GHz |
Differentielle Phasenlänge Methode |
| Verlustfaktor |
0.0027
0.0021 |
Z |
|
10 GHz/23°C
2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Thermischer Koeffizient ε |
+40 |
Z |
ppm/°C |
- 50°Cbis 150°C |
IPC-TM-650 2.5.5.5 |
| Volumenwiderstand |
1.7 x 1010 |
|
MΩ.cm |
- Das ist nicht wahr. |
IPC-TM-650 2.5.17.1 |
| Oberflächenwiderstand |
4.2 x 109 |
|
MΩ |
- Das ist nicht wahr. |
IPC-TM-650 2.5.17.1 |
| Elektrische Stärke |
31.2(780) |
Z |
Kv/mm(v/mil) |
0.51mm ((0.020") |
IPC-TM-650 2.5.6.2 |
| Zugmodul |
19,650(2,850)
19,450 ((2,821) |
X
Y |
MPa (ksi) |
NT1 die |
ASTM D 638 |
| Zugfestigkeit |
139(20.2)
100(14.5) |
X
Y |
MPa (ksi) |
NT1 die |
ASTM D 638 |
| Flexuralstärke |
276
(40) |
|
MPa
(KPSI) |
|
IPC-TM-650 2.4.4 |
| Dimensionelle Stabilität |
< 03 |
X, Y |
mm/m
(mil/Zoll) |
nach etch+E2/150°C |
IPC-TM-650 2.4.39A |
| Koeffizient der thermischen Ausdehnung |
11
14
46 |
X
Y
Z |
ppm/°C |
- 55°Cbis 288°C |
IPC-TM-650 2.4.41 |
| Tg |
>280 |
|
°CTMA |
Eine |
IPC-TM-650 2.4.24.3 |
| Td |
425 |
|
°CTGA |
|
ASTM D 3850 |
| Wärmeleitfähigkeit |
0.71 |
|
W/M/oK |
80°C |
ASTM C518 |
| Feuchtigkeitsabsorption |
0.06 |
|
% |
48 Stunden Eintauchen 0,060"
Probe Temperatur 50°C |
ASTM D 570 |
| Dichte |
1.79 |
|
gm/cm3 |
23°C |
ASTM D 792 |
| Stärke der Kupferschalen |
1.05
(6.0) |
|
N/mm
(PL) |
Nach dem Löten schwimmen 1 oz.
EDC-Folien |
IPC-TM-650 2.4.8 |
| Entflammbarkeit |
N/A |
|
|
|
UL 94 |
| Bleifreies Verfahren kompatibel |
- Ja, das ist es. |
|
|
|
|

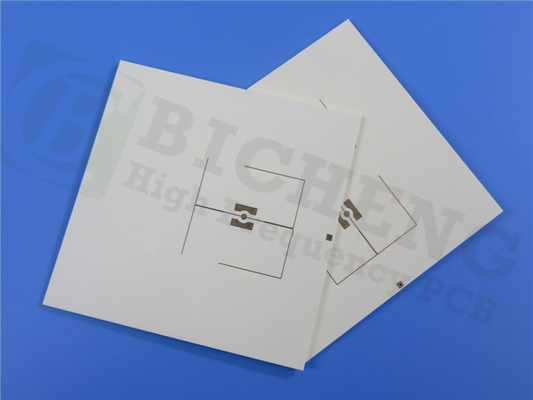

mit einem 2-schichtigen starren PCB-Stapel mit einer Kupferschichtdicke von 35 μm (Außenschichten) und einem Rogers 4003C-Kern mit einer Dicke von 0,508 mm (20 mil),Dieses PCB bietet eine solide Grundlage für Ihre ProjekteEs hat eine Plattengröße von 43,88 mm x 33,2 mm, was kompakte und effiziente Layouts ermöglicht.
Mit einer Mindestspur von 5/5 Millimeter und einer Mindestlochgröße von 0,3 mm unterstützt das RO4003C-PCB komplizierte und präzise Schaltkreisentwürfe.6 mm und ein fertiges Kupfergewicht von 1 Unze (1.4 mils) an den Außenschichten, um eine hohe Haltbarkeit und Zuverlässigkeit zu gewährleisten.
Jede Leiterplatte wird vor dem Versand strengen Prüfungen unterzogen, wobei vor dem Versand 100% elektrische Prüfungen durchgeführt werden, um ihre Qualität und Einhaltung der IPC-Klasse-2-Normen zu gewährleisten.Die weltweite Versandmöglichkeit sorgt für einen leichten Zugang zu diesem leistungsstarken PCB.
Zu den typischen Anwendungen der RO4003C-PCB gehören zelluläre Basisstationsantennen und Leistungsverstärker, HF-Identifikationstags, Automobilradar und Sensoren,und LNB für DirektübertragungssatellitenWählen Sie die RO4003C-PCB, um die Leistungsfähigkeit der Hochfrequenz in Ihren fortschrittlichen Anwendungen freizusetzen. Vertrauen Sie auf die Expertise der Rogers Corporation in modernsten PCB-Materialien für hervorragende Ergebnisse.
