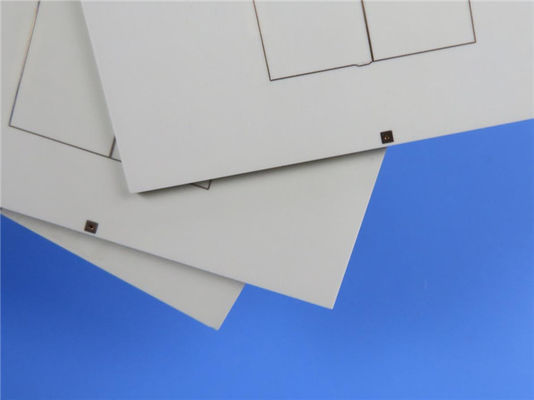

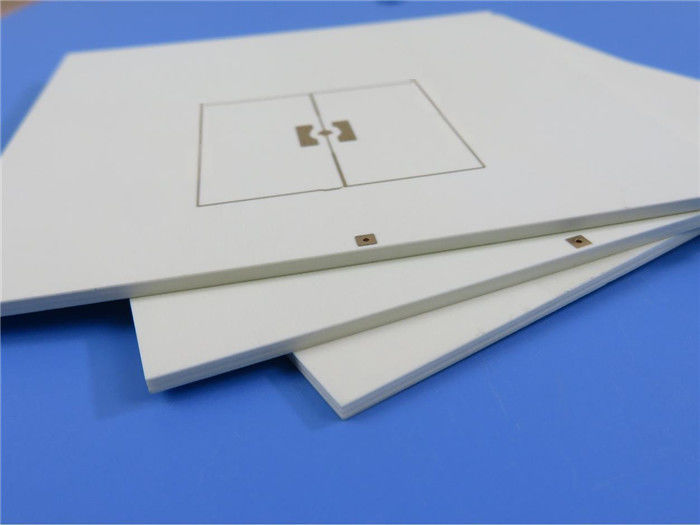

Mehrschicht-Hybrid-PCB auf Basis von Substraten RO4003C und S1000-2 Immersionsgold

Wir präsentieren unsere außergewöhnliche Hybrid-PCB, die die fortschrittlichen Funktionen von Rogers RO4003C und Shengyi S1000-2 Materialien kombiniert.geringer Verlust, und Kosteneffizienz, so dass sie eine ideale Wahl für eine Vielzahl von Anwendungen darstellt, darunter Punkt-zu-Punkt-digitale Funkantennen, Mobilfunkbasestationsantennen, Radarsysteme für Automobile,und noch viel mehr.

RO4003C Merkmale:

RO4003C-Laminate von Rogers sind eigene, aus Glas gewebte, verstärkte Kohlenwasserstoff-/keramische Materialien, die für eine außergewöhnliche elektrische Leistung und Fertigbarkeit entwickelt wurden.

- Strenge Steuerung der Dielektrikkonstante: RO4003C sorgt für eine präzise Steuerung der Dielektrikkonstante (Dk) mit einem Wert von 3,38 +/- 0.05, die eine zuverlässige Signalübertragung gewährleistet.

- Tangent mit niedrigem Verlust: Mit einem Ablösungsfaktor von 0,0027 bei 10 GHz minimiert RO4003C den Signalverlust und bietet eine hervorragende Hochfrequenzleistung.

- Niedriges Z-Achsen-CTE: RO4003C weist einen niedrigen Wärmeausdehnungskoeffizienten (CTE) von 46 ppm/°C in der Z-Achse auf und gewährleistet eine hervorragende Dimensionsstabilität und Zuverlässigkeit.

S1000-2 Merkmale:

Die S1000-2-Materialien von Shengyi sind bleifreie, kompatible FR-4-Laminate, die für ihre hohe Wärmebeständigkeit, niedrige CTE und hervorragende Durchlöchersicherheit bekannt sind.

- Hohe Wärmebeständigkeit und Tg: S1000-2 verfügt über eine hohe Glasübergangstemperatur (Tg) von 170°C (DSC), was es für Anwendungen mit erhöhten Betriebstemperaturen geeignet macht.Es weist auch eine hervorragende UV-Blockung und AOI-Kompatibilität auf..

- Niedriges Z-Achsen-CTE: Mit einem niedrigen CTE von 45 ppm/°C vor Tg bietet S1000-2 eine außergewöhnliche Dimensionsstabilität und eine zuverlässige Leistung unter verschiedenen Bedingungen.

- Ausgezeichnete mechanische und elektrische Eigenschaften: S1000-2 bietet eine ausgezeichnete Anti-CAF (Conductive Anodic Filament) Leistung, eine geringe Wasserabsorption von 0,1%, und eine zuverlässige Durchlöchersicherheit.

Hybrid-PCB-Konstruktion:

Dieses PCB-Hybrid kombiniert die Vorteile der Materialien RO4003C und S1000-2, um spezifische Anforderungen zu erfüllen.ist strategisch in kritischen Bereichen wie HF-Übertragungsleitungen und empfindlichen Signalbahnen eingesetztS1000-2, ein kostengünstiges und vielseitiges FR-4-Material, wird in anderen Bereichen der Leiterplatte eingesetzt, in denen die Hochfrequenzleistung nicht so entscheidend ist, wie z. B. Stromverteilung und mechanische Unterstützung.Dieses hybride Design schafft ein Gleichgewicht zwischen Leistung und Wirtschaftlichkeit.

PCB-Konstruktion und Spezifikationen:

Diese Hybrid-PCB ist mit einer 6-schichtigen starren Konstruktion ausgestattet, die sorgfältig auf anspruchsvolle Anforderungen zugeschnitten ist.

- Abmessungen der Platten: Die PCB-Abmessungen werden mit einer Toleranz von +/- 0,15 mm genau bei 82,5 mm x 66 mm (1 PCS) gehalten.

- Spur/Raum und Lochgröße: Die minimale Spur/Raumgröße beträgt 4/6 Millimeter, was eine feine Routing ermöglicht.

- Stackup-Konfiguration: Der Stackup besteht aus Kupferschichten, RO4003C- und S1000-2-Kernen und Präpregschichten, die eine optimale Leistung und Zuverlässigkeit bieten.

- Endplattendicke und Kupfergewicht: Die Endplattendicke beträgt 1,1 mm, was eine hohe Haltbarkeit gewährleistet.

- Überlagerung und Oberflächenveredelung: Die Überlagerungsdicke beträgt 20 μm, was eine zuverlässige Vernetzung gewährleistet.Ausgezeichnete Schweißfähigkeit und Korrosionsbeständigkeit.

- Seidenmaske und Lötmaske: Die oberste Seidenmaske ist weiß, was die Sichtbarkeit der Bauteile verbessert. Die untere Seidenmaske wird nicht aufgetragen. Die oberen und unteren Lötmasken sind in mattem Grün, die oberen und unteren Seidenmasken sind in weiß, die unteren und unteren Seidenmasken sind in weiß, die unteren und unteren Seidenmasken sind in weiß, die unteren und unteren Seidenmasken sind in weiß, die oberen und unteren Seidenmasken sind in weiß, die unteren und unteren Seidenmasken sind in weiß, die unteren und unteren Seidenmasken sind in weiß, die unteren und unteren Seidenmasken sind in weiß, die unteren und unteren Seidenmasken sind.einen zuverlässigen Schutz bietet.

- Elektrische Prüfung und Qualitätsstandard: Jede Leiterplatte wird zu 100% elektrisch getestet, um eine optimale Funktionalität zu gewährleisten.Gewährleistung von Zuverlässigkeit und gleichbleibender Leistung.

Artwork, Verfügbarkeit und Anwendung:

Diese Hybrid-PCB mit RO4003C- und S1000-2-Materialien ist mit Gerber RS-274-X-Artworks kompatibel und sorgt für eine nahtlose Integration in Ihren Design-Workflow.Erleichterung des Zugangs für Konstrukteure und Hersteller, die nach hochwertigen PCB-Lösungen suchen.

Erleben Sie das volle Potenzial Ihrer Hochfrequenz-Anwendungen mit unseren fortschrittlichen Hybrid-PCBs.und Kosteneffizienz durch die Wahl unserer HybridlösungErhöhen Sie Ihre Entwürfe auf neue Höhen und genießen Sie die Vorteile von RO4003C und S1000-2-Materialien.
