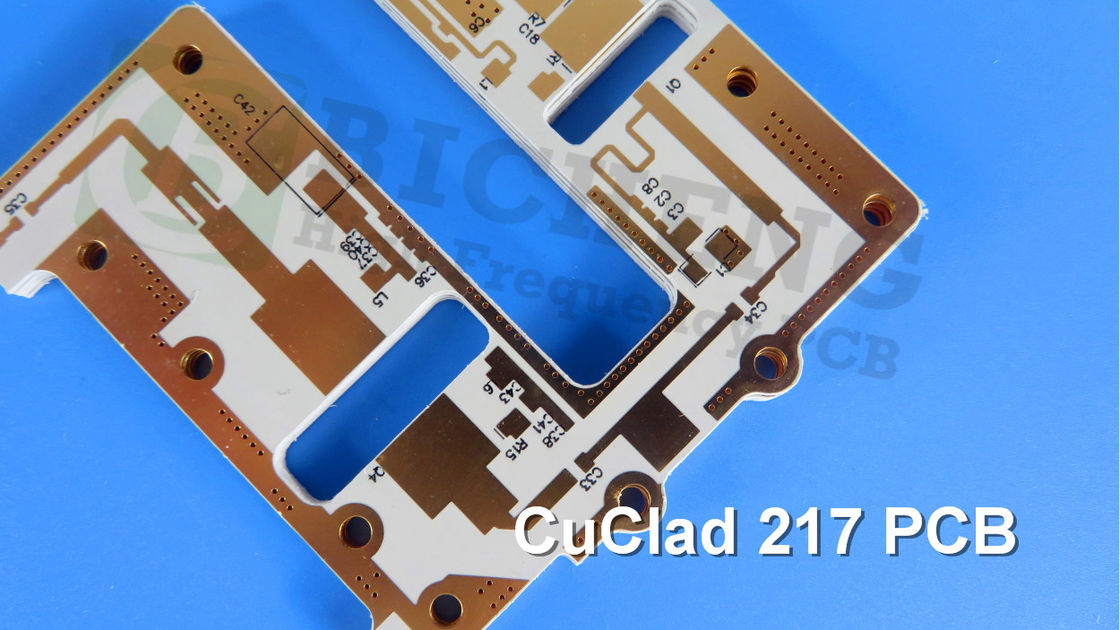

10 ml CuClad 217 PCB 2-Schicht 0,3 mm Immersions Silber

Wir präsentieren die CuClad 217 PCB, ein neues Produkt, das die fortschrittlichen Funktionen der Rogers CuClad 217 Laminate nutzt.mit einem Durchmesser von mehr als 20 mm,Das CuClad 217 PCB zeichnet sich durch seine beeindruckende Leistung aus, da es eine niedrige Dielektrikkonstante (Dk) von 2,17 oder 2 bietet.20Die Kreuzverklappung gewährleistet eine elektrische und mechanische Isotropie innerhalb der Ebene, was zu einer verbesserten Signalverbreitung und einem überlegenen Signal-Rausch-Verhältnis führt.

Hauptmerkmale:

Dielektrische Konstante: DK 2,17 oder 2,2 bei 10 GHz / 1 MHz
Dissipationsfaktor: 0,0009 bei 10 GHz
Niedrige Feuchtigkeitsabsorption: 0,02%
Stärke Schalenfestigkeit: 14 lbs/in
Niedrige Abgasung: Gesamtmassenverlust (TML) 0,01%, gesammeltes flüchtiges kondensierbares Material (CVCM) 0,01%, 0 Wasserdampferückgewinnung (WVR)
Kreuzverbundene Gewebe aus Glasfaser mit hohem Verhältnis von PTFE zu Glas
Verbesserte Gleichmäßigkeit der Dielektrikkonstante


Vorteile:

Stabile Dk über einen weiten Frequenzbereich
Ermöglicht größere Linienbreiten für geringere Einsatzverluste
Niedrige Schaltverluste bei hohen Frequenzen
Verbesserte Dimensionsstabilität für die Flexibilität der Konstruktion
Ermöglicht die Einhaltung strenger Spezifikationen
Elektrische und mechanische Isotropie in der X-Y-Ebene
Ideal für Schaltkreise, die an Schwankungen der dielektrischen Konstante anfällig sind

Mit einem 2-schichtigen starren Stapel besteht das CuClad 217 PCB aus einer 35 μm Kupferschicht, einem 0,254 mm (10 mil) Rogers CuClad 217-Kern und einer weiteren 35 μm Kupferschicht.

Die PCB unterstützt eine Mindestspur/Freiheit von 6/5 Millimeter und eine Mindestlochgröße von 0,35 mm.Nicht enthalten sind die blinden Durchläufe.Mit einer fertigen Plattenstärke von 0,3 mm und einem fertigen Kupfergewicht von 1 Unze (1,4 Mil) auf den Außenschichten gewährleistet das CuClad 217 PCB eine optimale Leistung.Es verfügt über eine 20 μm über Plattierung Dicke und eine Eintauchen Silber Oberfläche für eine ausgezeichnete Leitfähigkeit und Korrosionsbeständigkeit.

Die PCB enthält weder Ober- noch Unterseide oder Lötmaske. Jede PCB wird vor dem Versand einem strengen 100%igen elektrischen Test unterzogen, um eine optimale Funktionalität zu gewährleisten.

Mit 27 Komponenten und insgesamt 103 Pads, darunter 78 Durchlöcher-Pads und 25 Top-Surface-Mount-Technologie (SMT) -Pads, bietet das CuClad 217 PCB eine große Flexibilität für verschiedene Designs.Es besteht aus 15 Durchgängen und 2 Netzen., was eine effiziente Signalvermittlung und -verbindung ermöglicht.

Das CuClad 217 PCB entspricht den Qualitätsstandards der IPC-Klasse 2 und garantiert eine hohe Qualität und Zuverlässigkeit.Erlaubt es Kunden aus verschiedenen Ländern, seine außergewöhnlichen Funktionen zu erleben.

Die CuClad 217 PCB findet Anwendungen in einer Reihe von Bereichen, darunter Radare, elektronische Gegenmaßnahmen, elektronische Unterstützungsmaßnahmen und Mikrowellenkomponenten wie LNAs, Filter und Kopplungen.Seine hervorragenden Eigenschaften machen ihn zu einer idealen Wahl für anspruchsvolle elektronische Anwendungen, die hohe Leistungsfähigkeit und Zuverlässigkeit erfordern.
